6 Installatie

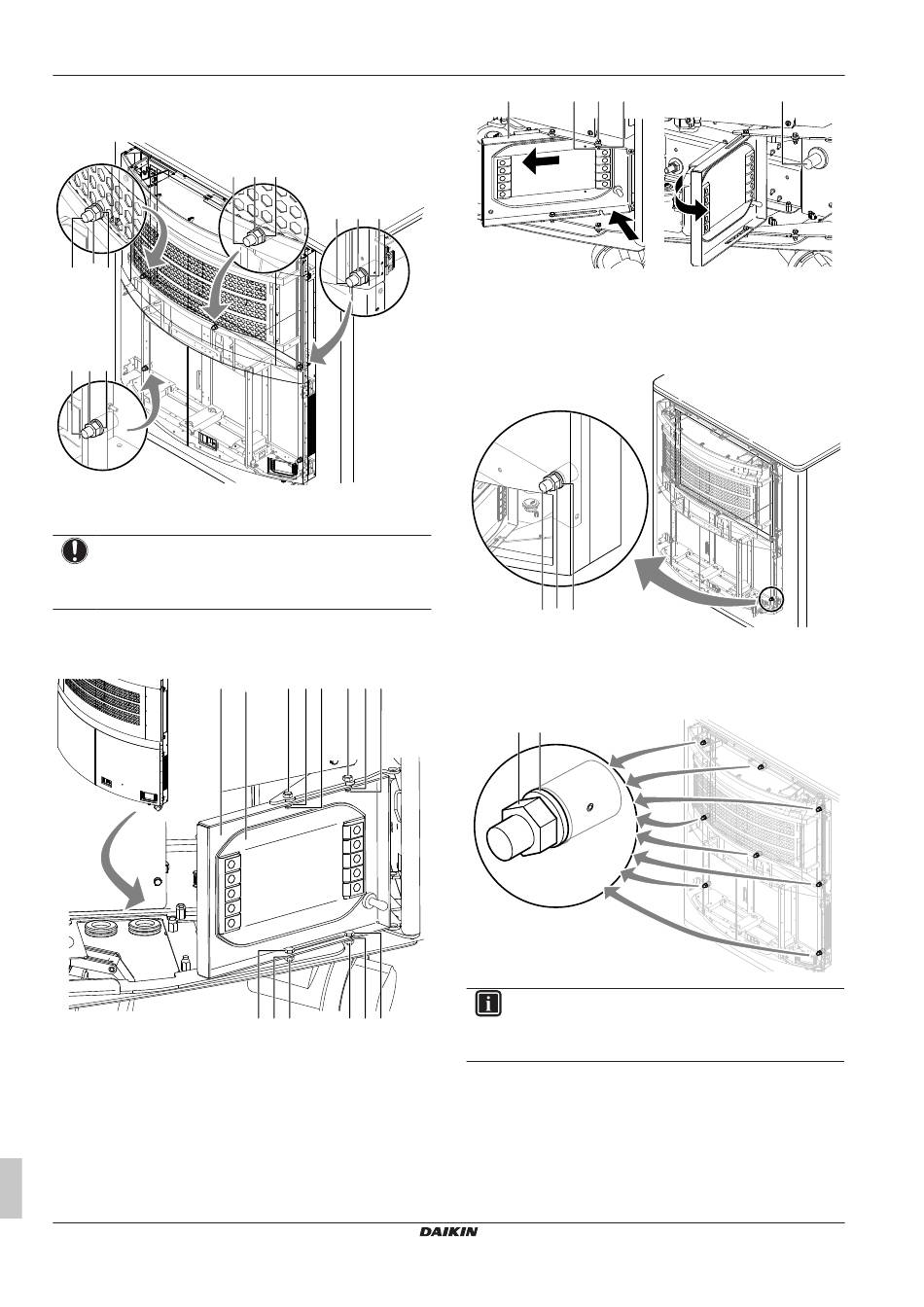

8 Plaats een sluitring (e) en borgmoer (f) op elk van de 4 bouten
(c) die toegankelijk zijn via de deuropeningen, en draai de
borgmoeren (f) met de hand vast.
c
f
e
c f
e
De controller (j) moet worden gedraaid om toegang te krijgen tot de
locatie van de bout rechtsonder in de unit.
OPMERKING
De bedrading van de controller is aangesloten op de unit.
Wees voorzichtig dat u de bedrading niet breekt wanneer u
de controller draait of verwijdert.
9 Open de servicedeuren van de unit.
10 Draai de borgmoeren (k) los. De schroeven (l) en moeren (k)
hoeven niet verwijderd te worden.
n
j
Controller
k
Borgmoer
l
Schroef
m
Sluitring
n
Montageplaat
11 Draai de montageplaat van de controller (n), zodat deze
vrijkomt uit de open gleuf.
12 Schuif de montageplaat van de controller (n) naar links en draai
de montageplaat (n) volledig.
Resultaat: De framebout is nu toegankelijk.
Montagehandleiding
16
c
f
e
c
f
e
j
l m
k
l m
k
l
m k
k
m
l
n
k
l
m
×4
×4
×4
2
1
k
Borgmoer
l
Schroef
m
Sluitring
n
Montageplaat
13 Plaats een sluitring (e) en borgmoer (f) op de bout (c) en draai
de borgmoer (f) met de hand vast.
c f
e
c
Exigo framebout
e
Vlakke sluitring (Ø13×35×5, DIN 6340 INOX)
f
Borgmoer (M12, DIN 982 ZINC.)
14 Draai alle 8 borgmoeren (f) gelijkmatig vast met 81,6 N•m met
een momentsleutel.
f
e
81.6 N•m
INFORMATIE
Bij
gebruik
van
aanhaalgereedschap
snelheidsinstelling aanbevolen.
15 Draai de montageplaat van de controller (n) en schuif deze naar
rechts.
16 Draai de montageplaat van de controller (n) verder en zet de
schroeven vast in de open gleuf.
EZESHP20AUAW1B + EZLSHP20AUAW1B
c
3
elektrisch
of
pneumatisch
wordt
een
minimale
Exigo E1500 Trailerkoelunit
