Het plaatsen van het apparaat
in de kast
Om het apparaat precies te kunnen
positioneren moet u eerst het af-
standsprofiel aan de achterkant kor-
ter maken totdat het de vereiste af-
meting T heeft en daarna monteren.
T= Diepte van de kast K minus diepte
van het apparaat G.
^ Voorbeeld a laat zien hoe het appa-
raat wordt ingebouwd wanneer er
geen frontpaneel wordt geplaatst en
de voorkant van het naar binnen ge-
schoven wasemscherm evenwijdig
moet lopen aan de voorkant van de
inbouwkast.
In deze situatie is een kastbodem no-
dig van minstens 95 mm dik.
^ Voorbeeld b laat zien hoe het appa-
raat wordt ingebouwd wanneer er
een frontpaneel is geplaatst.
Het apparaat wordt verder naar ach-
teren geplaatst en wel het aantal mm
b van het frontpaneel plus 5 mm voor
de bevestigingshaak DML 400.
In dit geval moet ook de kastbodem
groter zijn.
De opening die overblijft voor het in-
bouwen mag niet kleiner zijn dan
180 mm.
Is dit wel het geval, plaats het apparaat
dan verder naar achteren en pas afme-
ting T daar dan aan aan.
De positie van het wasemscherm kan
later, wanneer de kast in de diepte
wordt gesteld, max. 35 mm naar voren
worden gecorrigeerd.

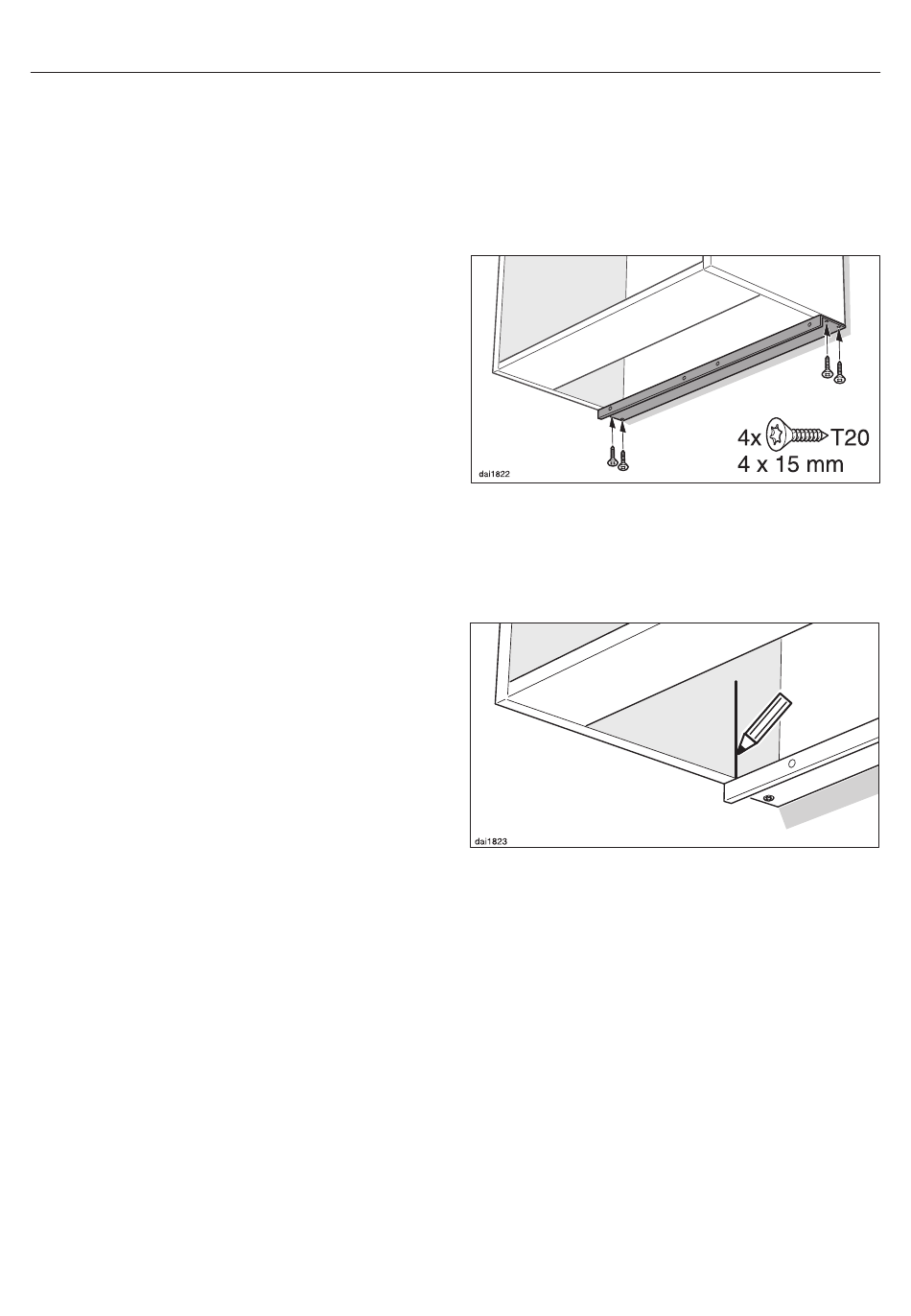

^ Maak het bijgevoegde afstandspro-
fiel korter totdat het afmeting T heeft.
Snijd het overtollige deel met een
mes af op de breuklijn van èèn afme-
ting kleiner.
^ Schroef het korter gemaakte af-
standsprofiel onder de zijwanden van
de kast en zorg er daarbij voor dat
het tegen de muur aankomt.
^ Teken aan de voorkant van het af-
standsprofiel een verticale lijn rechts
en links aan de binnenkant van de
kast.
Montage
25
