Hoofdstuk 2 – in gebruik name
Fig 2b
Broadway Melody, Manhattan and Gazelle modellen
Zie fig. 1b voor details
Fig 2a
Open de deur van de jukebox met de bijgeleverde sleutel
met nummer CPS1
Verwijder verticale transport pen
Verwijder CD transport beveiligingsbeugel
Verwijder beschermingsplaat voor het mechaniek
Maak de geldbak open binnen in de jukebox met sleutel
CPS1. Hier vindt u doorgaans de afstandbediening en de
aansluitkabel.
Schakel jukebox aan (fig. 2a)
Display toont ' Transit ' (transport)
De afgebeelde Jukebox staat in transport
modus zoals bij aflevering

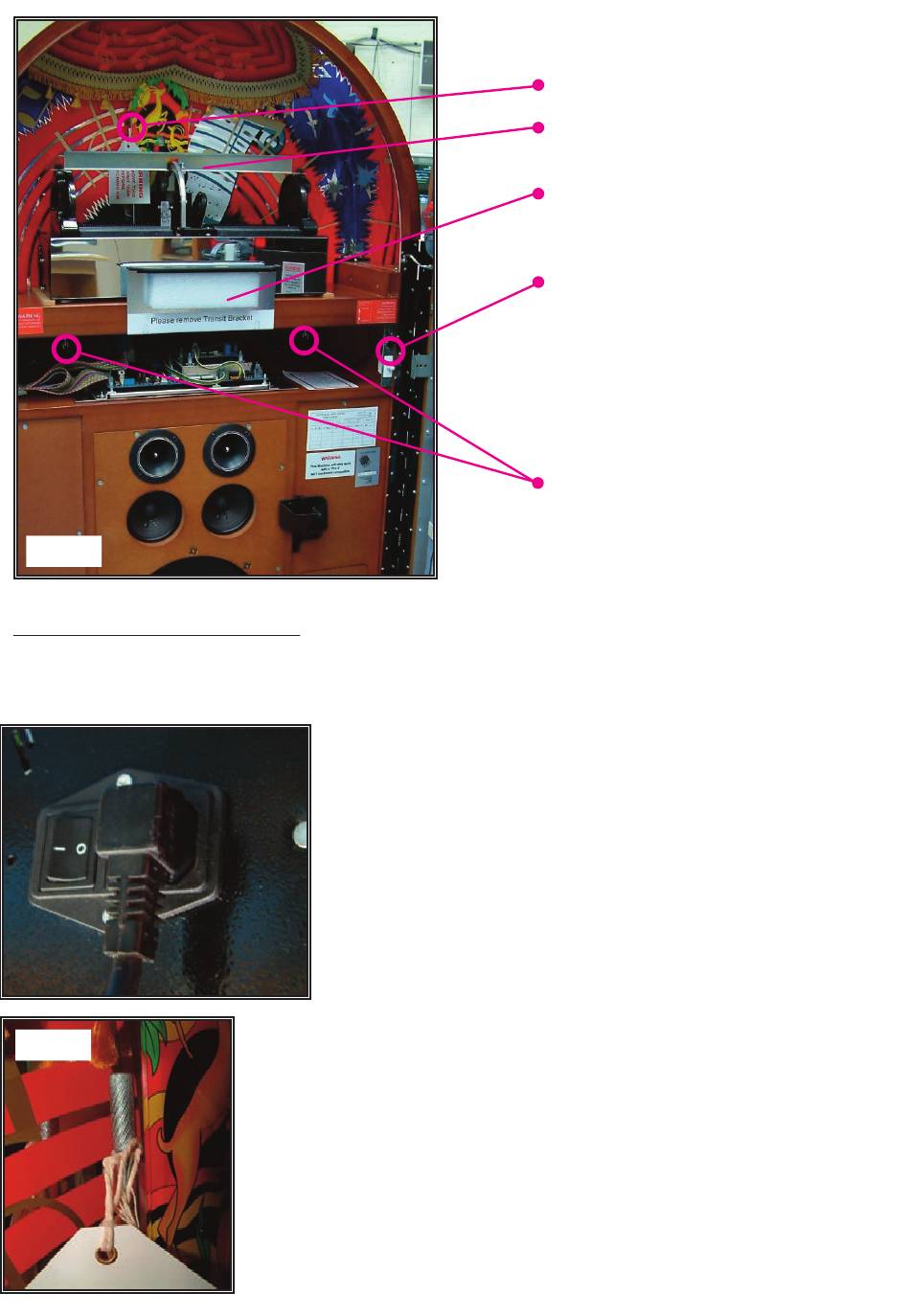

Verticale transport pen
CD transport beveiligingsbeugel
Beschermplaat t.b.v. mechaniek en
titelkaart systeem
Transport schakelaar
Transportbouten t.b.v. mechaniek
d.m.v. 4 vleugelmoeren (zie ook
fig. 3a)
