6
Zie afbeelding 6 (dwarsdoorsnede van de luchtuitlaat) en draai
de zeskantkopschroeven vast tot de dikte van het afdichtmateriaal
tussen het sierpaneel en de binnenunit 12 mm of kleiner wordt.
1
Binnenunit
2
Plafond
3
Afdichtmateriaal
4
Sierpaneel
5
Draaiklep
6
Luchtuitlaat
Voorzorgsmaatregelen
Indien de schroeven niet goed vastgedraaid zijn (zie
afbeelding 4) kan lucht in de unit komen en tussen het plafond
en het sierpaneel (1) en vuil (2) en vocht (3) afzetten.
Indien er een spleet tussen het plafond en het sierpaneel blijft
bestaan nadat de schroeien werden vastgedraaid, regel dan
opnieuw de hoogte van de kast van de binnenunit (zie
afbeelding 9). De hoogte van de kast van de binnenunit kan
worden aangepast door middel van de gaten in de hoeken van
het sierpaneel. De binnenunit moet horizontaal blijven en de
blaasbuis mag nergens raken en op haar plaats blijven.
2
Bedrading van het sierpaneel (zie afbeelding 8)
Vergeet nooit de elektrische voeding uit te schakelen
vooraleer met de bedrading te beginnen!
1
Stroomdraad van de draaiklepmotor
2
Connector
3
Deksel van de kast met elektrische onderdelen
4
Haken
5
Schroef (2 locaties)
6
Klem
Verwijder het deksel van de kast met elektrische onderdelen.
Maak de 2 schroeven los, schuif het deksel van de kast met
elektrische onderdelen in de richting van de pijlen en het los
te maken van de haken.
Steek de stekkertjes van de stroomdraad (op het sierpaneel)
van de draaiklepmotor goed in.
Maak de stroomdraad van de draaiklepmotor goed vast met
de meegeleverde klem.
Plaats het deksel terug van de kast met elektrische
onderdelen (doe dit door omgekeerd te werk te gaan als voor
het verwijderen ervan).
OPMERKING
Draai de schroeven NIET te vast tijdens het
monteren om schade te voorkomen.
Zorg ervoor dat de stroomdraad van de draaiklepmotor
niet genepen zit tussen de binnenunit en het sierpaneel en
tussen het deksel van de kast met elektrische onderdelen.
Verwijder spleten tussen het sierpaneel en het plafond
(Zie afbeelding 10)
1
Als er een spleet is tussen het sierpaneel en het plafond,
verwijder deze dan met behulp van de bevestigingshouder en -
schroeven van de accessoires.
Gebruik de schroef A om de bevestigingshouder C te
bevestigen op het paneel.
Gebruik de schroef B om de bevestigingshouder C te
bevestigen op de unit.
Gebruik GEEN elektrische schroevendraaier om
OPMERKING
de schroeven vast te draaien.
BYCQ140E2W1 + BYCQ140E2W1W + BYCQ140E2W1B
Sierpaneel
4P552012-1B 2019.02
Installatie van het aanzuigrooster en het
sierdeksel voor hoeken
Monteer het aanzuigrooster
Installeer het aanzuigrooster door de procedure in paragraaf "Het
sierpaneel voorbereiden om het te plaatsen" op pagina 1 omgekeerd
uit te voeren.

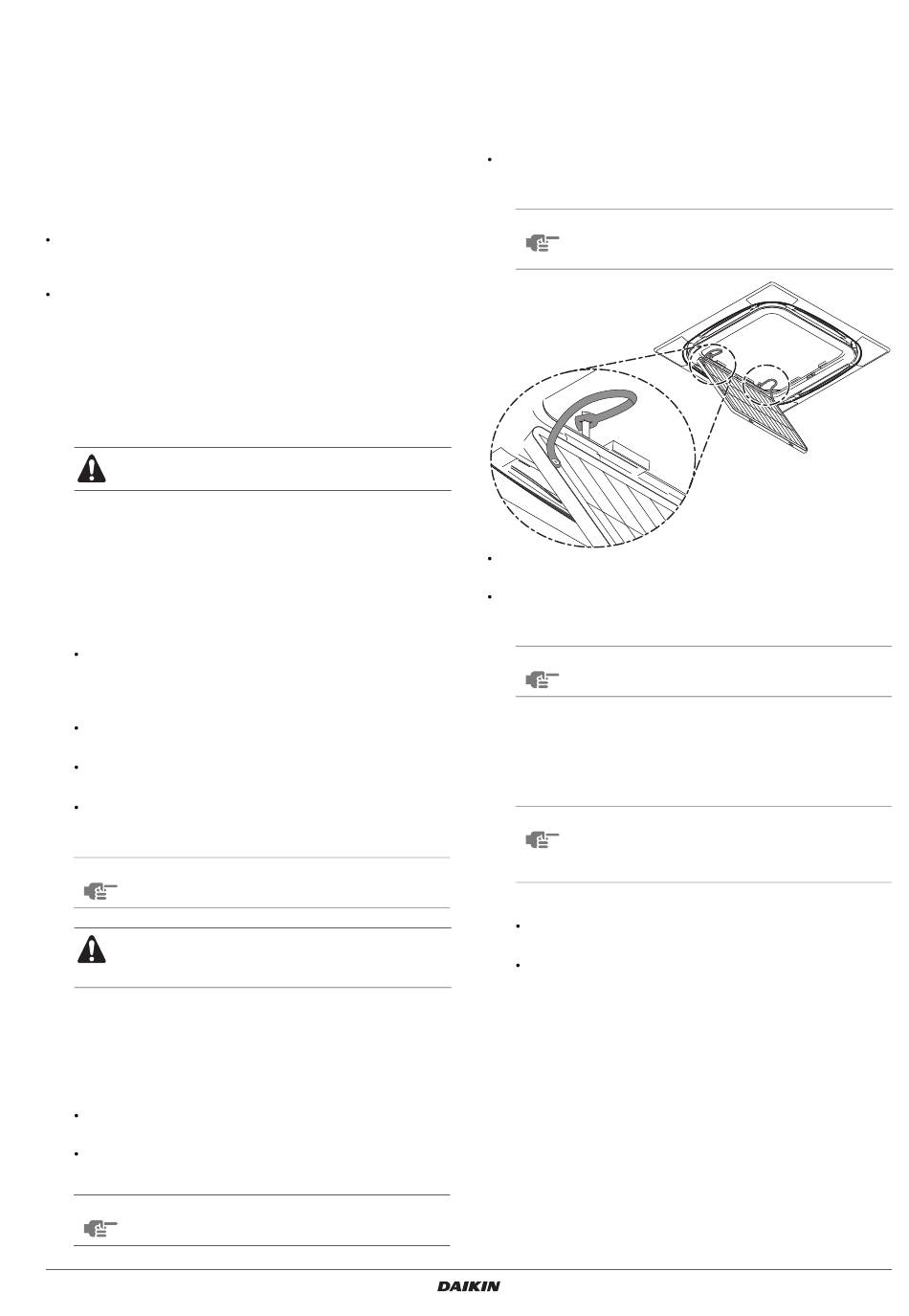

Bevestig de linten van het aanzuigrooster aan de pennen van
het sierpaneel nadat u het aanzuigrooster aan het sierpaneel
hebt vastgehaakt.
Zorg dat de linten omlaag gedrukt zijn tot de basis
OPMERKING
van de pennen, zodat de linten niet kunnen
losschieten.
Het aanzuigrooster kan in 4 richtingen gemonteerd worden door
het gewoon over 90 graden te draaien.
Verander
de
richting
luchtaanzuigrooster van meerdere units wordt bijgeregeld of om
te voldoen aan de wensen van de klant.
OPMERKING
Zorg dat de linten niet buiten hangen tussen het
sierpaneel en het aanzuigrooster.
Het sierdeksel voor hoeken installeren
(Zie afbeelding 7)
1
Bevestig het lint van elk sierdeksel voor hoeken aan de pen van
het sierpaneel.
Wanneer het sierdeksel voor hoeken los raakt
OPMERKING
tijdens onderhoud van het sierpaneel van de
binnenunit, voorkomt het lint dat het sierpaneel
voor hoeken op de grond valt en beschadigd wordt.
2
Alle sierdeksels voor hoeken installeren.
Steek eerst de haak bij de vierkante punt van het sierdeksel
voor hoeken in de opening bij de hoek van het sierpaneel.
Plaats vervolgens de 4 sloten van het sierdeksel voor hoeken
om in de gaten van het sierpaneel te steken en duw het
sierdeksel voor hoeken zachtjes op het sierpaneel.
wanneer
de
richting
van
