Reparatie

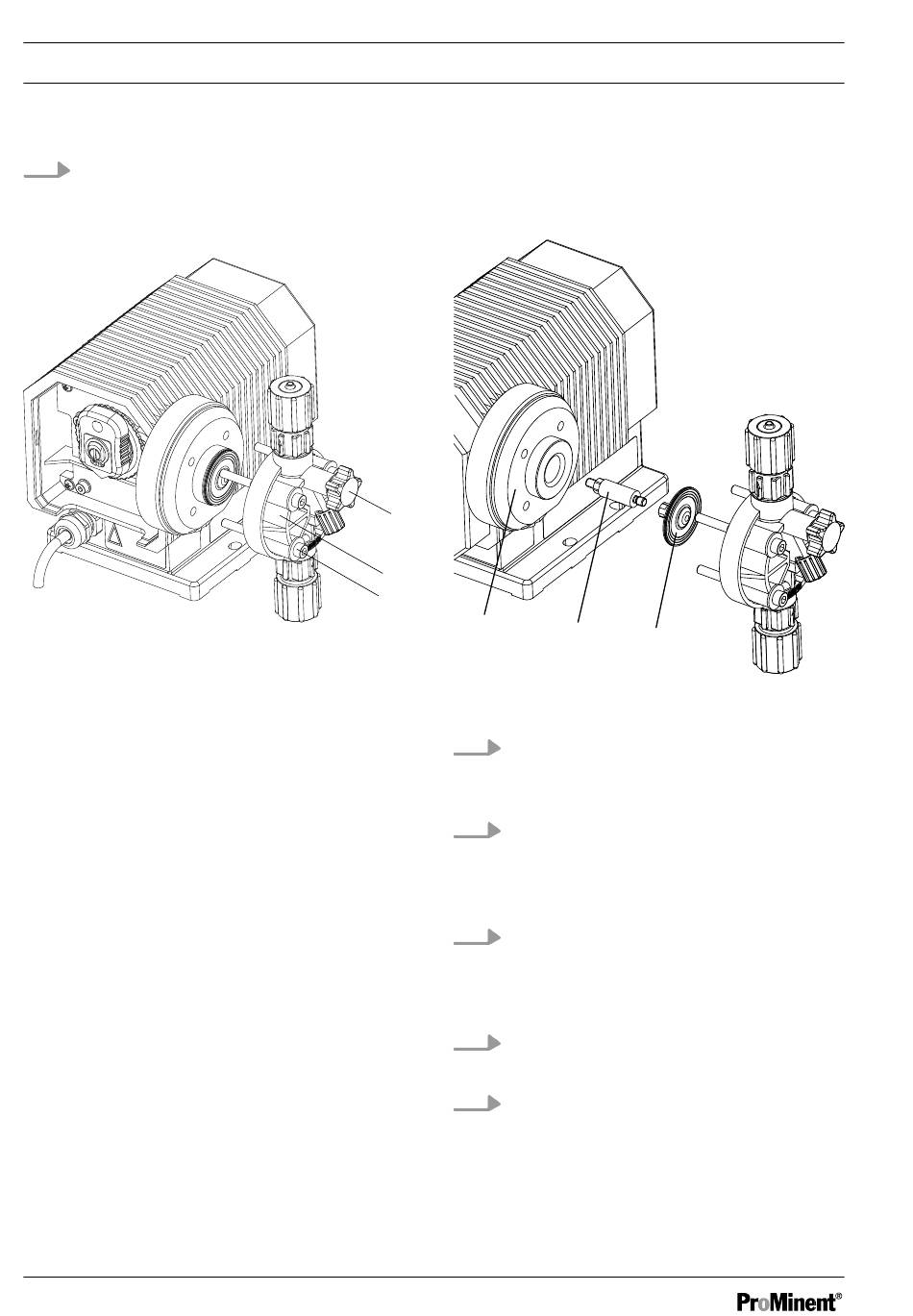

8.
De doseerkop (6) volledig van het
motorframe (2) trekken
P_ALP_0013_SW
Afb. 9
34
Pompentype 1001, 1002, 1004, 1008, 0707,
0417: (Membraan ZONDER gaten, draadeind
zonder zeskantmoer)
5a
6
6a
14
P_ALP_0014_SW
Afb. 10
1.
Het membraan (15) door linksom
draaien losdraaien - gebruik indien
nodig een tang.
2.
Is het draadeind (16) samen met het
membraan losgedraaid, het membraan
van het draadeind schroeven (linksom
draaien) - gebruik eventueel een tang.
3.
Het draadeind in de plunjerschroefdraad
schroeven en bij de sleutelvlakken
stevig aanhalen met een steeksleutel
(SW9).
4.
De kopschijf (14) op de pompbehuizing
plaatsen.
5.
Het membraan op het draadeind
schroeven en handvast aanhalen. De
kopschijf mag niet wiebelen, maar moet
desondanks toch soepel kunnen worden
gedraaid.
16
15
