ERGA04~08EA + EHBH/X04+08EF
Daikin Altherma 3 R W
4P629085-1B – 2021.11
A
B
C
B
X2M
X1M
A1P
c
b

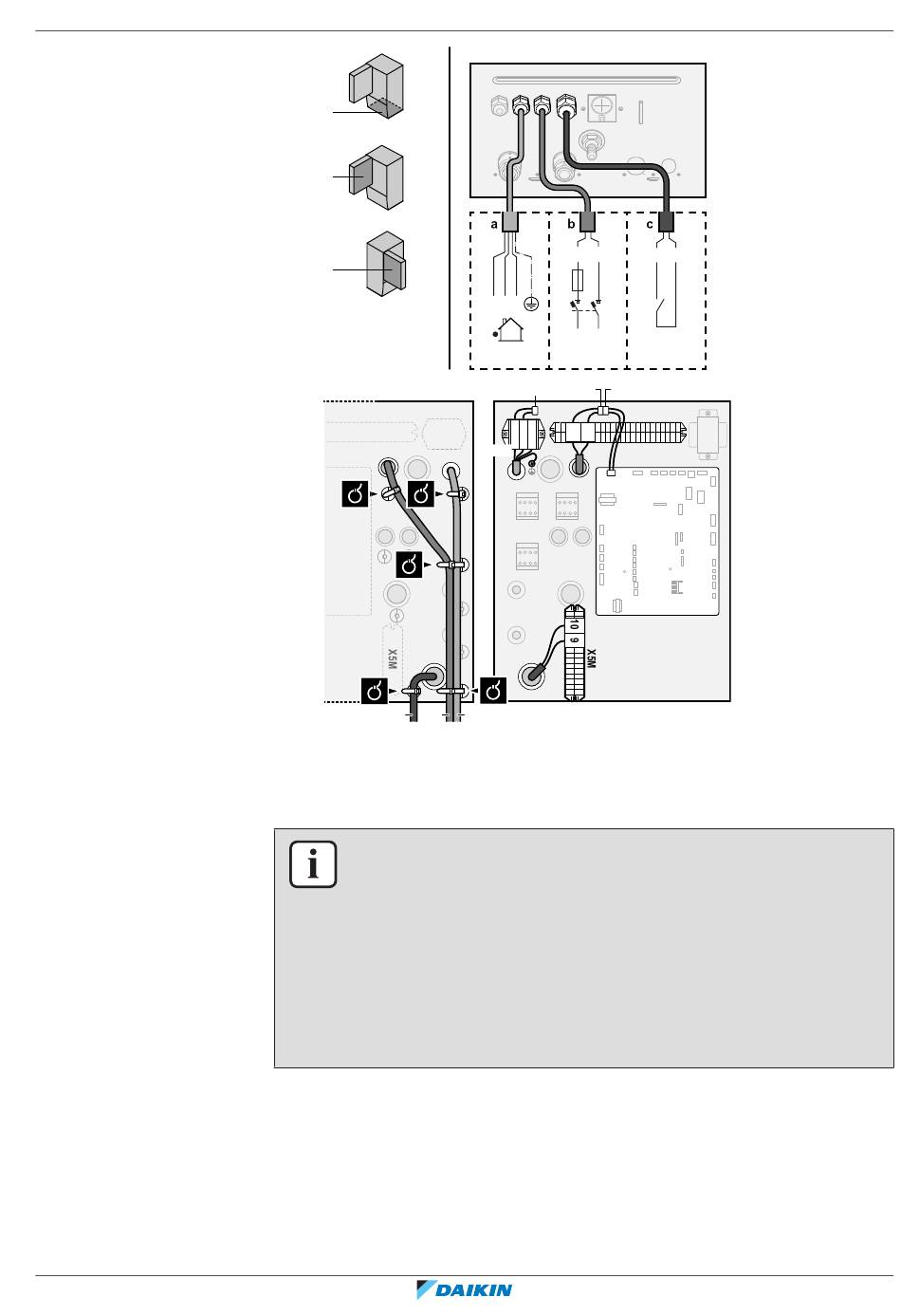

a Doorverbindingskabel (=hoofdvoeding)
b Elektrische voeding met normaal kWh-tarief
c Contact voorkeurvoeding
3 Bevestig de kabels met kabelbinders op de kabelbinderbevestigingen.
INFORMATIE
Sluit in geval van een voeding met voorkeur kWh-tarief X11Y aan op X11YB. De
noodzaak van een afzonderlijke elektrische voeding met normaal kWh-tarief voor de
binnenunit (b) X2M5+6 hangt af van het type van elektrische voeding met voorkeur
kWh-tarief.
Een afzonderlijke aansluiting voor de binnenunit is nodig:
▪
als de elektrische voeding met kWh-voorkeurtarief onderbroken wordt wanneer
deze in werking is, OF
▪
als de binnenunit geen energie mag verbruiken wanneer de elektrische voeding
met kWh-voorkeurtarief in werking is.
A
6
5
1 2 3
L
N
1N~, 50 Hz,
230 V AC, 6.3 A
C
X11YA
X11YB
X11Y
5 6
1 2 3
X1M
X1A
a
9
Elektrische installatie
|
10 9
S1S
X2M
A1P
Uitgebreide handleiding voor de installateur
123
