PRODUCTBESCHRIJVING
3.4
Opbouw
3.4.1
Sondebuis
12
G E B R U I K S A A N W I J Z I N G | SFU

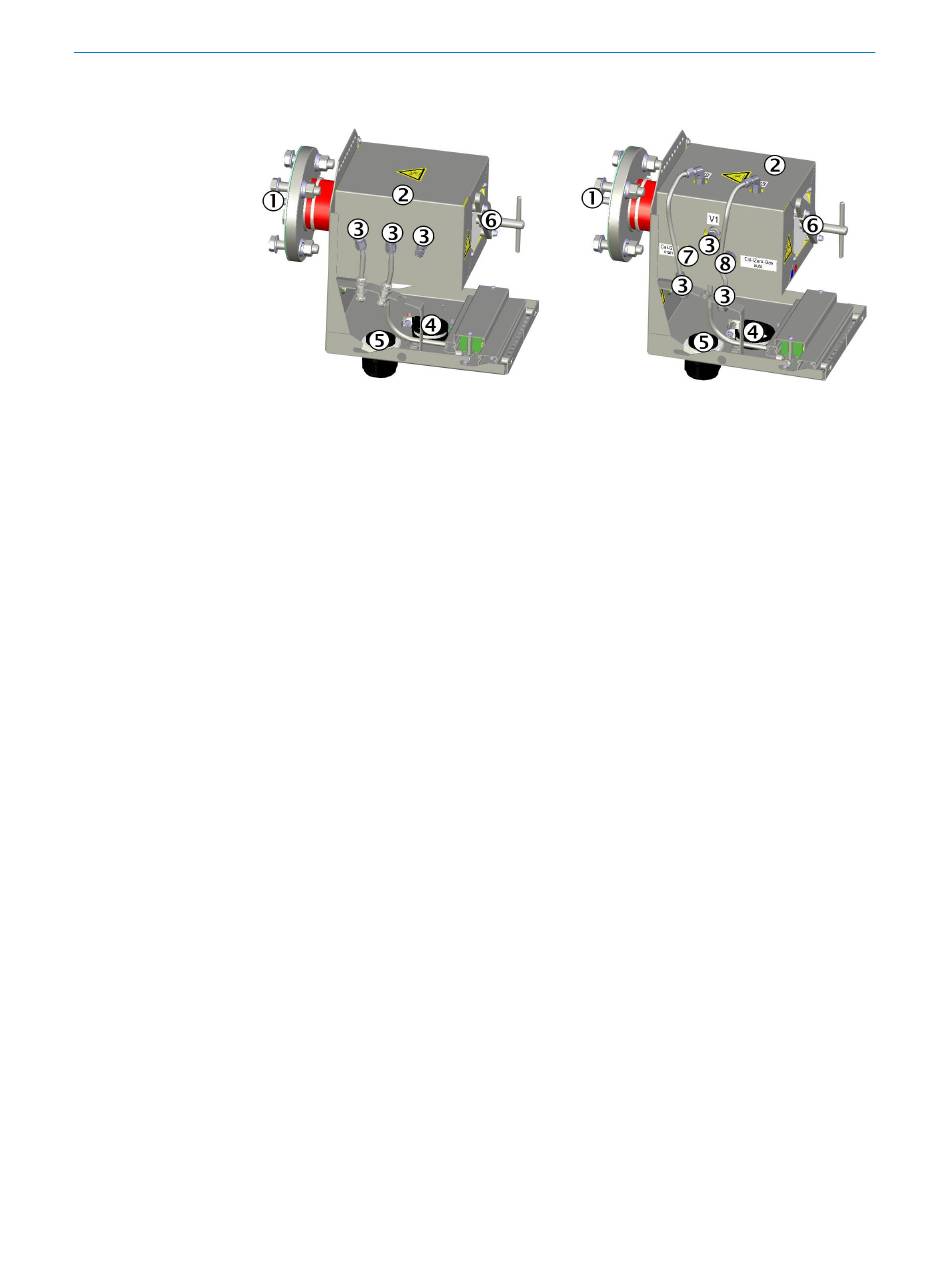

Afbeelding 3: SFU-BF NI en SFU-BF NI GL
Sondebuis
1
Filterhuis
2
3 pneumatische leidingen (terugspoe‐
3
len, aansturing hoofdklep, nulgas)
Uitgang meetgasleiding
4
Ingang buizenbundelkabel (elektri‐
5
sche en pneumatische leidingen)
Fijnfilterpatronen met draaiende
6
handgreep
Het gasmonsternamesysteem bestaat uit de volgende modules
•
Sondebuis:
Verwarmde sondebuis
°
Niet-verwarmde sondebuis
°
Optioneel: groffilter aan het uiteinde van de sonde
°
•
SFU bestaande uit:
Verwarmd filterhuis met filter
°
Weerkap
°
Het elektrisch verwarmde filterhuis is gemaakt van gecoat aluminium en wordt geïso‐
leerd door een met polyamide beklede aluminiumplaat-behuizing.
De weerkap is gemaakt van poedergecoate staalplaat.
Thermostatisering
Het gasmonsternamesysteem is gethermostatiseerd.
•
Verwarmingsbewaking met Pt100-voeler en externe verwarmingsregelaar.
•
Grenswaardebewaking in de regelaar van het meetsysteem.
De lengte van de sondebuis is afhankelijk van de omstandigheden op het monsterna‐
mepunt.
De sondebuis is verkrijgbaar in een verwarmde en niet-verwarmde uitvoering.
De sondebuis kan met een groffilter (2 μm of 10 μm) zijn uitgerust. Het groffilter is
vastgeschroefd aan het uiteinde van de sonde.
Afbeelding 4: SFU-3V NI
Sondebuis
1
Filterhuis
2
3 pneumatische leidingen voor de aan‐
3
sturing
Uitgang meetgasleiding
4
Ingang buizenbundelkabel (elektrische
5
en pneumatische leidingen)
Fijnfilterpatronen met draaiende hand‐
6
greep
Handmatige aansturing kalibratiegas
7
Automatische aansturing kalibratiegas
8
8013078/YJ80/V3-0/2016-02 | SICK
Wijzigingen en correcties voorbehouden
