15. Bijlage

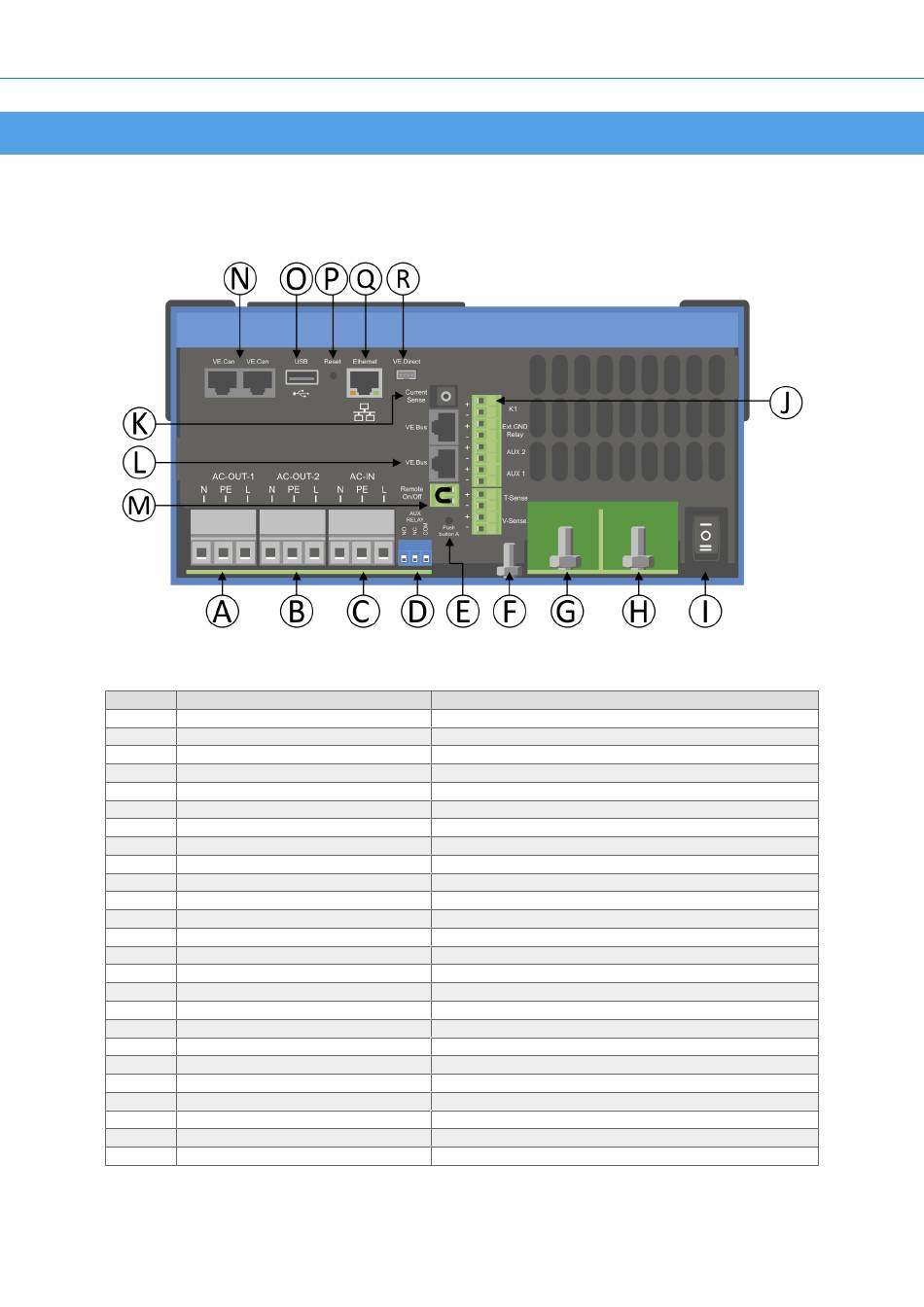

15.1. Bijlage A: Overzicht van de verbinding

Tabel 1.
Referentie
Omschrijving
A
Laadaansluiting. AC-OUT-1 van links naar rechts:
B
Laadaansluiting. AC-OUT-2 van links naar rechts:
C
AC-ingang: AC-IN van links naar rechts:
D
Programmeerbare (AUX) relais; links naar rechts
E
Om te starten met Assistenten
F
Voornaamste aardingsverbinding
G
Positieve aansluitng accu.
H
Negatieve aansluiting accu.
I
schakelaar
J
Aansluitpunten van boven naar beneden:
K
Externe stroomsensor
L
2x RJ45 VE-BUS connector
M
Connector voor schakelaar op afstand
MultiPlus-II GX
N (nul), PE (aarding), L (fase)
N (nul), PE (aarding), L (fase)
N (nul), PE (aarding), L (fase)
NO, NC, COM.
Houd deze knop ingedrukt bij het opstarten
M6 (PE)
M8
M8
-:Aan, 0:Uit, =:alleen acculader
1. Toevoer hulpvermogen 12 V 100 mA
2. Programmeerbare open collector uitgang (K1) 70 V 100 mA
3. Externe aardingsrelais +
4. Externe aardingsrelais –
5. Analoog/digitaal (AUX) ingang 1 +
6. Analoog/digitaal (AUX) ingang 1 -
7. Analoog/digitaal (AUX) ingang 2 +
8. Analoog/digitaal (AUX) ingang 2 -
9. Temperatuursdetectie +
10 .Temperatuursdetectie –
11. Accuspanningsdetectie +
12. Accuspanningsdetectie –
for regeling op afstand and/or parallele/driefasige werking
Korte aansluiting naar schakelaar "aan".
28
Verbinding
