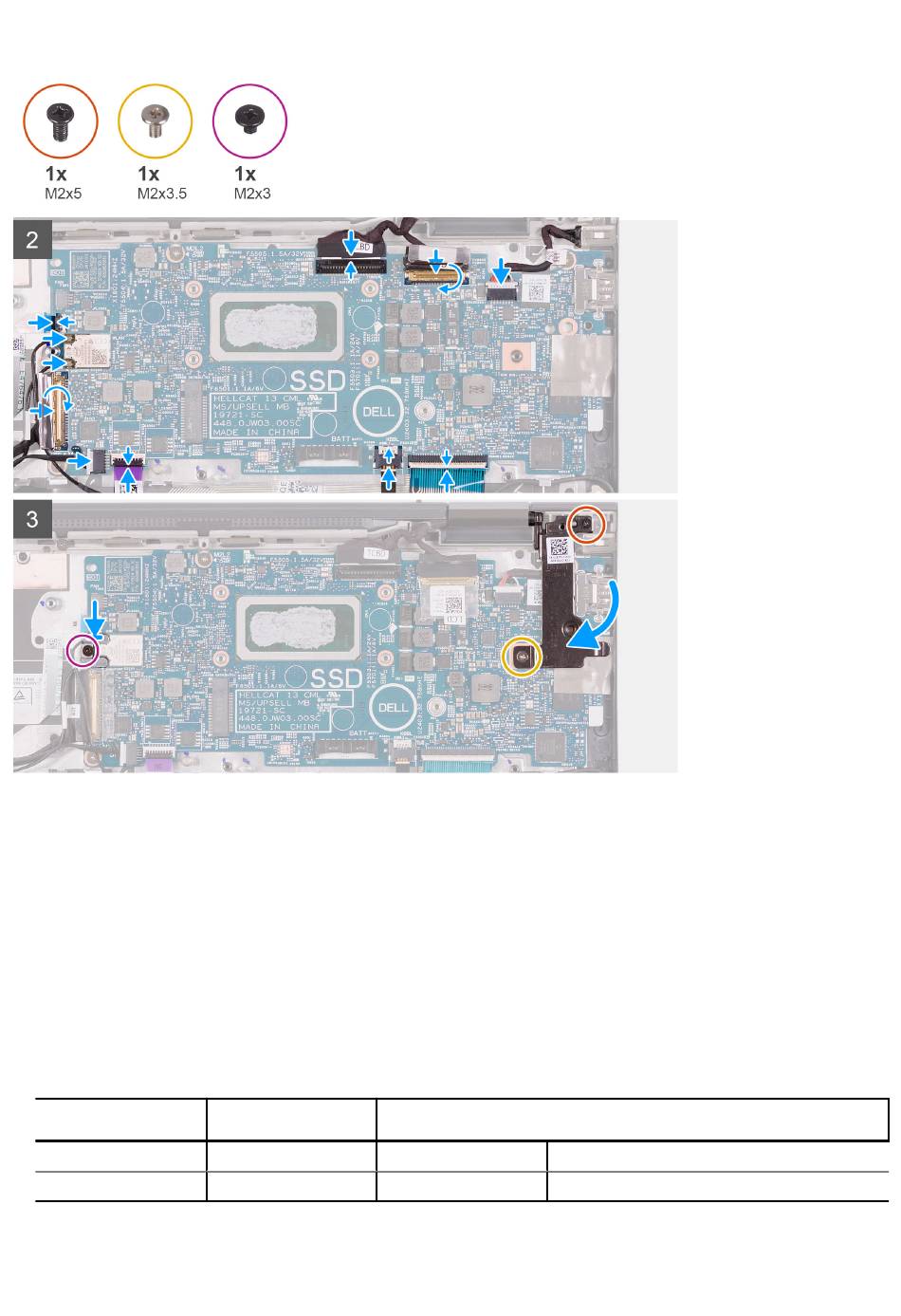

1. Plaats de systeemkaart op de palmsteuneenheid.
2. Plaats de drie schroeven (M2x2) terug waarmee de systeemkaart op de palmsteuneenheid wordt bevestigd.
3. Sluit de kabel van de voedingsadapterpoort aan op de systeemkaart.
4. Sluit de beeldschermkabel aan op de systeemkaart en sluit de vergrendeling.
5. Bevestig de tape waarmee de vergrendeling van de beeldschermkabel op de systeemkaart wordt bevestigd.
6. Sluit de touchscreenkabel aan op de systeemkaart en sluit de vergrendeling.
7. Sluit de kabel van de aan/uit-knopkaart aan op de systeemkaart en sluit de vergrendeling.
8. Sluit de antennekabels aan op de draadloze kaart op de systeemkaart.
In de volgende tabel ziet u het kleurenschema van de antennekabels voor de draadloze kaart die door uw computer wordt
ondersteund.
Tabel 2. Kleurschema antennekabels
Connectoren op de
draadloze kaart
Hoofdmenu
Secundair
9. Sluit de I/O-kaartkabel aan op de systeemkaart en sluit de vergrendeling.
46
Onderdelen verwijderen en plaatsen
Kleur van de
antennekabel
Wit
Zwart
Silkscreen-markering
HOOFDMENU
AUX
△ (witte driehoek)
▲ (zwarte driehoek)
