4 Functie

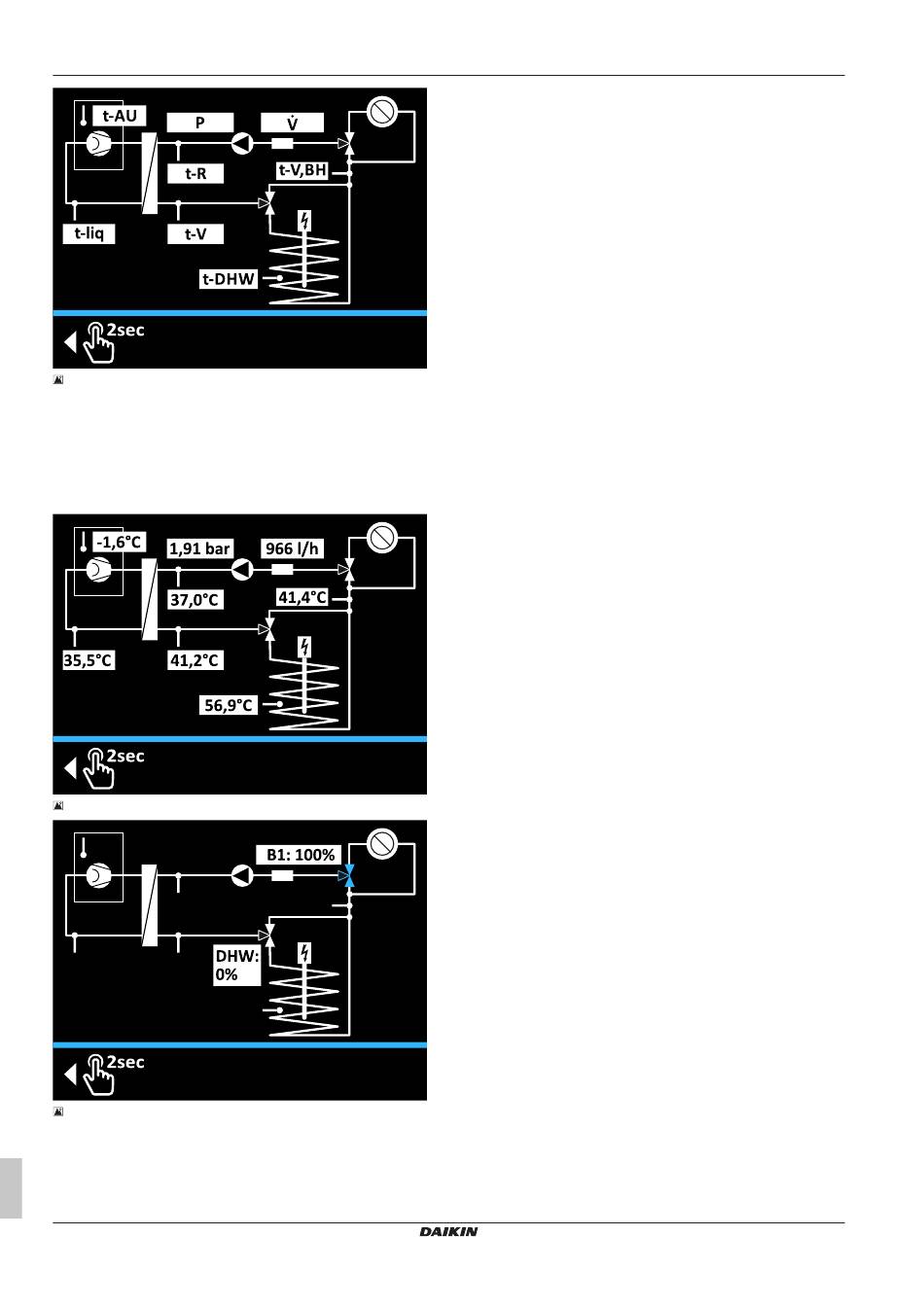

4‒7 Hydraulisch schakelschema - eerste bladzijde
t-AU
Buitentemperatuursensor
P
Waterdruk
V ̇
Volumestroom
t-R
Temperatuur verwarming retour
t-V
Aanvoertemperatuur na de plaatwarmtewisselaar
t-V,BH
Temperatuur verwarming aanvoer evt. na
warmtewisselaar verwarmingsondersteuning
t-liq
Koudemiddeltemperatuur
t-DHW
Temperatuur in de boiler
4‒8 Hydraulisch schakelschema - tweede bladzijde
4‒9 Hydraulisch schakelschema - Derde bladzijde
B1
Actuele stand van de 3‑weg mengklep 3UVB1 (0%:
Verwarmingsnet; 100%: Interne bypass)
DHW
Actuele stand van de 3-weg verdeelklep 3UV DHW
(0%: verwarmingsnet; 100%: boiler)
Gebruiksaanwijzing
22
4.6.2
Overzicht
[→ Hoofdmenu → Info → Overzicht]
In dit menu worden de actuele bedrijfsstatussen van de
warmtepomp en haar componenten weergegeven.
Meer gedetailleerde uitleg over de parameters in dit menu staat in
"7.7 Info" [ 4 45].
4.6.3
Waarden
[→ Hoofdmenu → Info → Waarden]
In dit menu worden de actuele streefwaarden en werkelijke waarden
op een lijst weergegeven.
Meer gedetailleerde uitleg over de parameters in dit menu staat in
"7.7 Info" [ 4 45].
4.6.4
Waterdruk
[→ Hoofdmenu → Info → Waterdruk]
In dit menu wordt de actuele waterdruk met grote letters
weergegeven. Dat maakt het aflezen tijdens de installatie van het
systeem eenvoudiger.
4.7
Fout
[→ Hoofdmenu → Fout]
In dit menu vindt de foutafhandeling van de warmtepomp plaats. Zie
storingen" [ 4 49].
"8 Fouten en
4.8
Terminal
[→ Hoofdmenu → Terminal]
In dit menu kunnen ook andere, in het RoCon-systeem via de CAN-
bus
geïntegreerde
apparaten
mengermodule of warmtebron) worden bediend en geparametreerd,
als het betreffende bedieningsgedeelte de noodzakelijke autorisatie
hiervoor heeft.
Functionele codes
Het
RoCon-systeem
biedt
uitbreidingsmogelijkheden.
systeemcomponenten communiceren via de CAN-gegevensbus met
elkaar. Hiervoor zijn de printplaten RoCon BM2C en de
bedieningsgedeeltes RoCon+ B1 van de binnenunit, evenals de
optionele
systeemcomponenten
(EHS157034) en mengermodule RoCon M1 (EHS157068) via
databusleidingen
met
elkaar
systeemcomponenten moeten eenduidige functionele kentekens
toegewezen worden, zodat de gegevensuitwisseling en de indeling
binnen het RoCon-systeem vlot functioneren.
De toewijzing van functionele codes gebeurt het makkelijkst via de
Configuration Wizard. Die wordt bij de eerste inbedrijfstelling
automatisch
uitgevoerd
of
verwarmingsinstallatie in [→ Hoofdmenu → Configuratie → Wizard]
met de hand worden gestart. Bovendien kunnen de meeste codes
ook door parameterinstellingen in dit menu op het RoCon-systeem
worden aangepast.
(regelingscomponenten
zeer
veel
gebruiks-
De
afzonderlijke
RoCon-
kamerstation
RoCon
verbonden.
Aan
deze
kan
bij
uitbreidingen
in
Daikin RoCon+ HP1
Regeling RoCon+ HP1
008.1447899_01 – 08/2020
