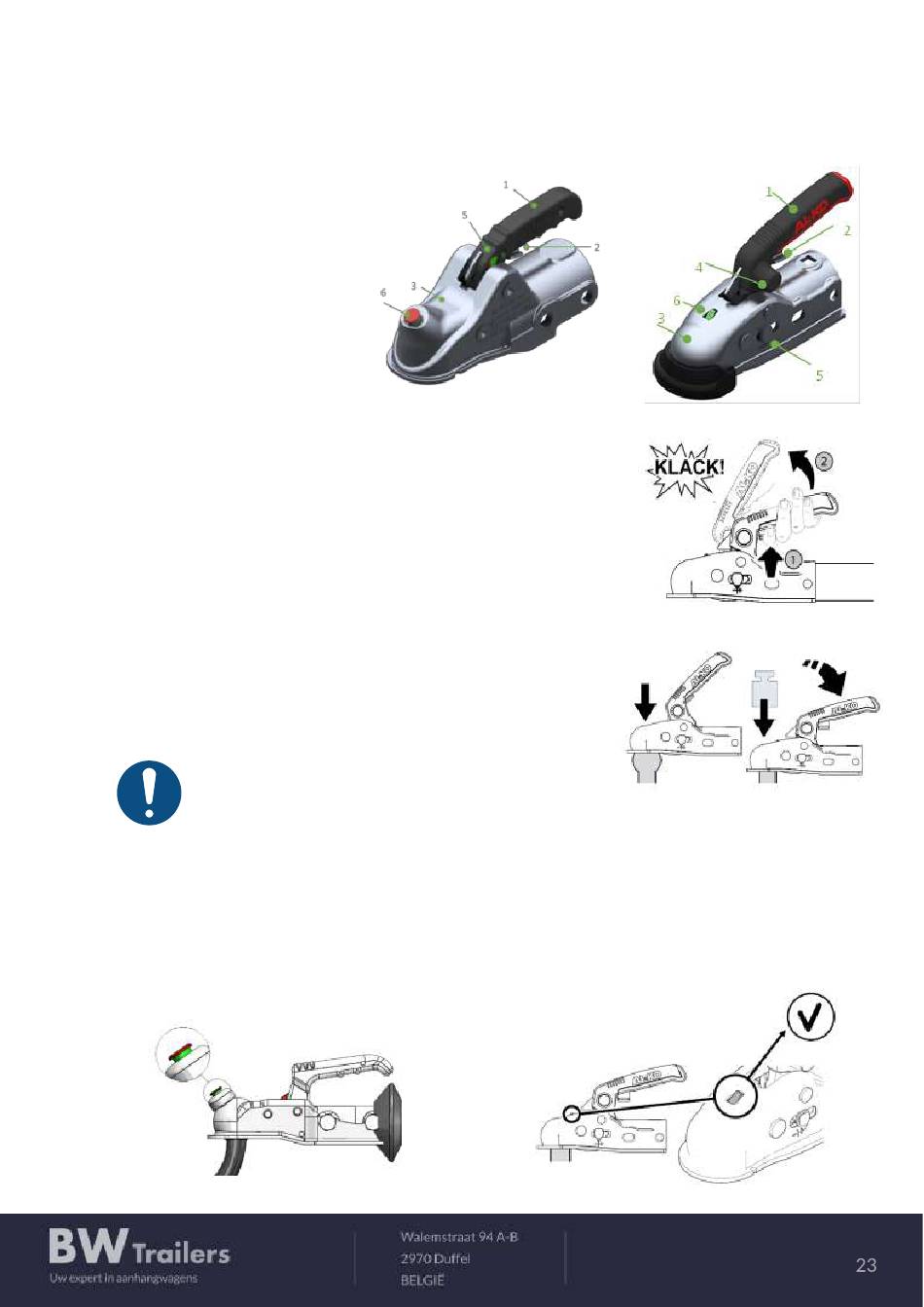

Kogelkoppeling geremde aanhangwagens
Kogelkoppeling componenten voor type AK161 / AK 301 / AK 351
1. Handgreep
2. Vergrendelingshendel
3. Half-bolvormige kap
4. Slotopening
5. Slijtage aanduiding
6. Vergrendelindicator
Koppeling bediening
Kogelkoppeling openen - hiervoor koppelingshendel in de
richting van de pijl naar boven trekken.
Het koppelmechanisme heeft een „open" stand, d.w.z. zo lang de
kogelkoppeling niet op de kogel wordt geplaatst blijft de
koppelingshendel geopend.
De geopende kogelkoppeling op de trekhaakkogel van het
trekkend voertuig plaatsen.
Door de kogeldruk wordt de kogelkoppeling vanzelf, hoorbaar, in
de uitgangspositie vergrendeld.
Om veiligheidsredenen moet de hendel ook met de hand naar
beneden worden gedrukt.
Sluiten en vastzetten gebeurt automatisch.
Er moet in ieder geval worden gecontroleerd of de
kogelkoppeling goed op de kogel zit.
Vergrendelindicator
De trekhaakkogel is goed vastgekoppeld wanneer aan de voorzijde de groene pal (AK161) of
cilinder (AK301 / AK351) van de vergrendelingsindicatie door de kogel naar buiten wordt
gedrukt en zichtbaar wordt.
Het koppelingsmechanisme is goed vergrendeld wanneer de koppelingshendel ook met de
hand niet verder naar beneden kan worden gedrukt.
AK301 / AK351
AK301 / AK351
AK161
AK161
