Het moederbord vervangen
Dell Studio™ 540 onderhoudshandleiding
LET OP:
Volg de veiligheidsinstructies die bij de computer werden geleverd alvorens u werkzaamheden binnen de computer uitvoert. Raadpleeg
voor meer informatie over beste praktijken op het gebied van veiligheid onze website over de naleving van wet-en regelgeving op
www.dell.com/regulatory_compliance.
KENNISGEVING:
Voer onderstaande stappen alleen uit als u vertrouwd bent met de procedures voor verwijdering en terugplaatsing van hardware.
Wanneer u deze stappen onjuist uitvoert, kan het moederbord beschadigd raken. Zie de installatiehandleiding voor technische hulp.
1. Volg de procedures in
Voordat u
2. Verwijder de computerkap (zie
3. Verwijder eventuele uitbreidingskaarten van het moederbord (zie
LET OP:
De koelplaat van de processor kan tijdens normaal gebruik zeer hoge temperaturen bereiken. Laat de koelplaat enige tijd afkoelen
voordat u de assemblage aanraakt.
4. Verwijder de processor en warmteafleiding (zie
5. Verwijder de processor (zie
6. Verwijder de geheugenmodules (zie
zodat u de geheugenmodules op dezelfde locatie kunt installeren nadat het moederbord is vervangen.
KENNISGEVING:
Noteer nauwlettend de manier waarop elke kabel is aangesloten alvorens u deze verwijdert, zodat u de kabels later op de juiste
wijze kunt aansluiten. Kabels die niet of op verkeerde wijze zijn aangesloten, kunnen problemen met de computer veroorzaken.
7. Verwijder de stekkers van alle kabels uit het moederbord.

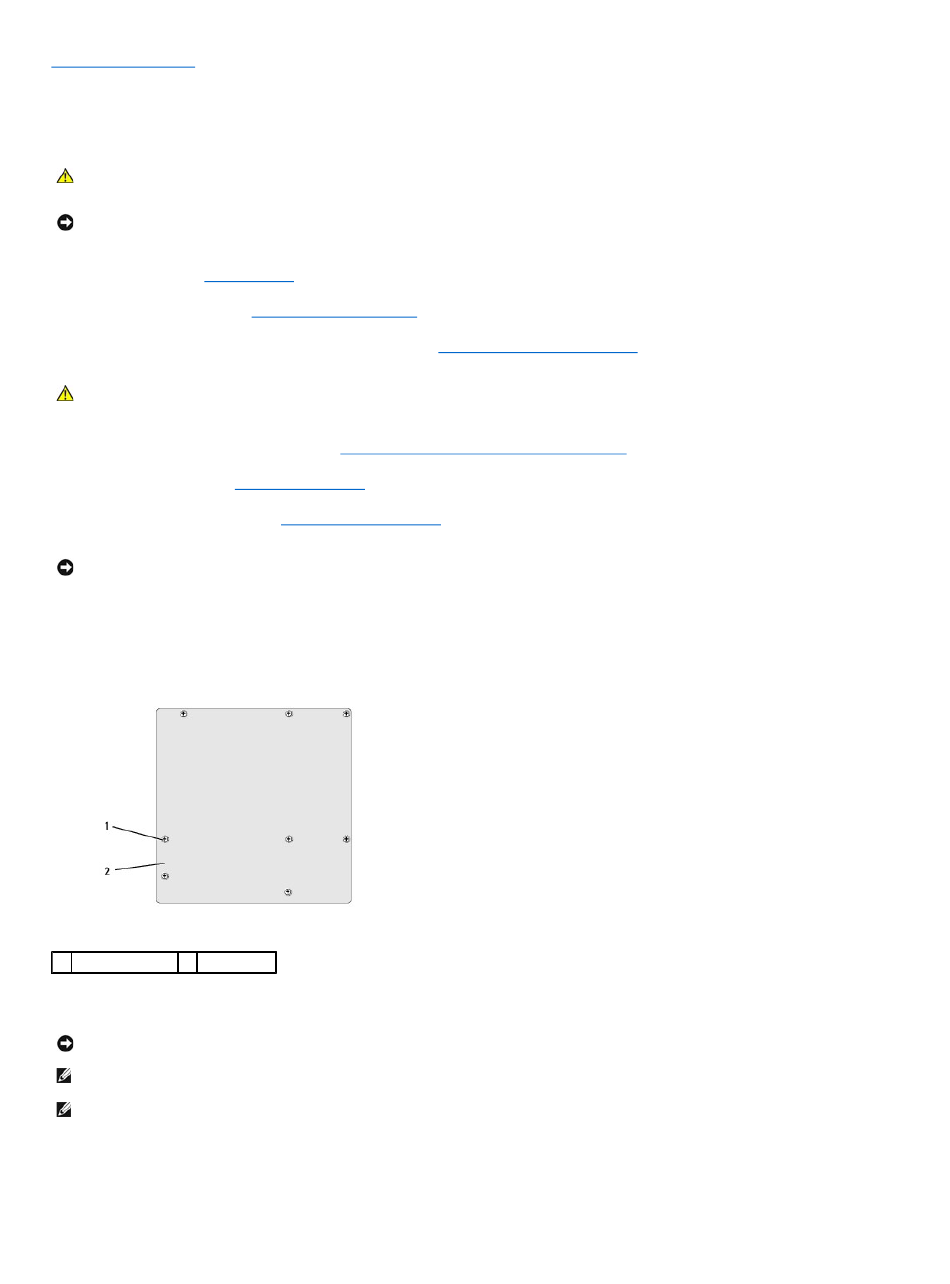

8. Verwijder de acht schroeven uit het moederbord.
1
schroeven (8)
2
moederbord
9. Til het moederbord uit de computer.
KENNISGEVING:
Kijk bij vervanging van de systeemkaart naar de kaart en vergelijk de nieuwe kaart met de bestaande, om zeker te weten dat u het
juiste onderdeel hebt.
N.B.
Sommige onderdelen en connectoren op vervangingsborden kunnen op andere plekken zitten dan de overeenkomstige connectoren op het
bestaande moederbord.
N.B.
De jumperinstellingen op vervangende moederborden zijn fabrieksinstellingen.
10. Plaats het moederbord op de juiste wijze door de schroefgaten op het moederbord uit te lijnen met de schroefgaten op het chassis.
11. Breng de twee schroeven opnieuw aan en draai deze vast om het moederbord aan het computerchassis te bevestigen.
12. Sluit de kabels die u eerder uit het moederbord verwijderde opnieuw aan.
begint.
De computerkap
terugplaatsen).
De processorventilator en warmteafleiding
De processor
vervangen).
Geheugenmodules
vervangen) en noteer welke geheugenmodule uit elke geheugenmodulesleuf is verwijderd,
Een PCI/PCI Express Card
vervangen).
vervangen).
