Aansluiten op panelen
" Sluit SNOW-1703U of SNOW-1703ULD aan op een extern apparaat en sluit het vervolgens
aan op IFH, IFH-D- en IFJ-apparaten.
IFJ ondersteun alleen SNOW-1703ULD.
" De aansluitingen kunnen per product verschillen.
•
Sluit de voedingskabel pas aan wanneer alle andere kabels zijn aangesloten.
Sluit eerst een bronapparaat aan voordat u de voedingskabel aansluit.
•
Voordat u de panelen van stroom voorziet, sluit u eerst de I/G-kaart op de panelen aan.
•
Een SNOW-1703U of SNOW-1703ULD ondersteunt slechts één type 'led pitch'-panelen. Sluit
geen verschillende types 'led pitch'-panelen aan.
" Als u andere types panelen aansluit, kan dat leiden tot een abnormale beeldkwaliteit.
•

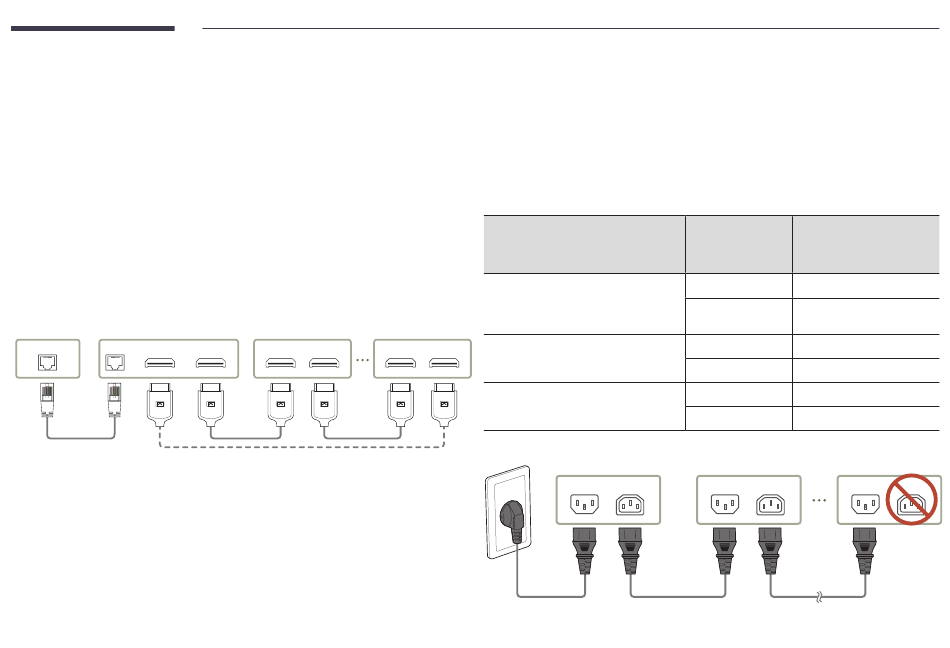

Zodra u de HDBT-kabel hebt aangesloten, sluit u de OCM-kabel aan in de volgende volgorde:
SNOW-1703U /
SNOW-1703ULD
I/G-kaart
HDBT OUT
HDBT IN
DATA IN (Reverse)
DATA OUT (Forward)
•
Gebruik een CAT 6 (*STP-type)-kabel of nieuwere kabelnormen voor het aansluiten van
componenten.
*STP: Shielded Twisted Pair
" Zorg ervoor dat de lengte van de HDBT-kabel tussen 15 m en 100 m is.
" Als u een kortere of langere kabel gebruikt, dan kan de kwaliteit van het signaal
onstabiel zijn.
•
Gebruik de LAN-kabels die worden aanbevolen op de website HDBaseT (http://hdbaset.org/
hdbaset-recommended-cables).
" Als een niet-aanbevolen LAN-kabel wordt gebruikt, kunnen de HDBT-signalen instabiel worden.
Eerste paneel
Laatste paneel
DATA IN
DATA OUT
DATA IN
Kabels aansluiten voor redundantie
Het aanbevolen aantal apparaten voor aansluiting
voor elk ingangsspanning
Als het aanbevolen maximumaantal apparaten wordt overschreden, kan dit leiden tot
overspanning. Daardoor kan de stroomonderbreker activeren of kan het product beschadigd
raken. Zorg ervoor dat het aantal aangesloten apparaten niet groter is dan het aanbevolen
maximumaantal.
Samsung Electronics is niet aansprakelijk voor problemen door het aansluiten van meer
apparaten dan aanbevolen.
Modelnaam
IFH (IF015H / IF020H)
IFH-D (IF025H-D / IF040H-D / IF040H-DL /
IF060H-D / IF060H-DL / IF085H-DL)
DATA OUT
IFH (IF025H)
IFJ (IF012J)
bijv. IFH-D
Eerste paneel
POWER IN
Bedrijfsspanning
110 V
220 V
110 V
220 V
110 V
220 V
Tweede kast
POWER OUT
POWER IN
POWER OUT
Aanbevolen
maximumaantal
verbindingen
3 panelen of minder
4 panelen of minder
4 panelen of minder
8 panelen of minder
2 panelen of minder
4 panelen of minder
Laatste paneel
POWER IN
POWER OUT
Gebruik geen
33
