Bediening
3.1
Overzicht: Bediening
U kunt het systeem via de gebruikersinterface bedienen. Dit deel
beschrijft hoe de gebruikersinterface te gebruiken:
Deel
Met één oogopslag
▪ Knoppen
▪ Statuspictogrammen
De regeling van de
Hoe de ruimteverwarming/-koeling
ruimteverwarming/-
bedienen:
koeling
▪ De ruimtebedrijfsmodus instellen
▪ De temperatuur regelen
Programma's
Hoe programma's selecteren en
programmeren
Menustructuur
Overzicht van menustructuur
Tabel met
Overzicht van installateurinstellingen
installateurinstellingen
3.2
De gebruikersinterface met één
oogopslag
3.2.1

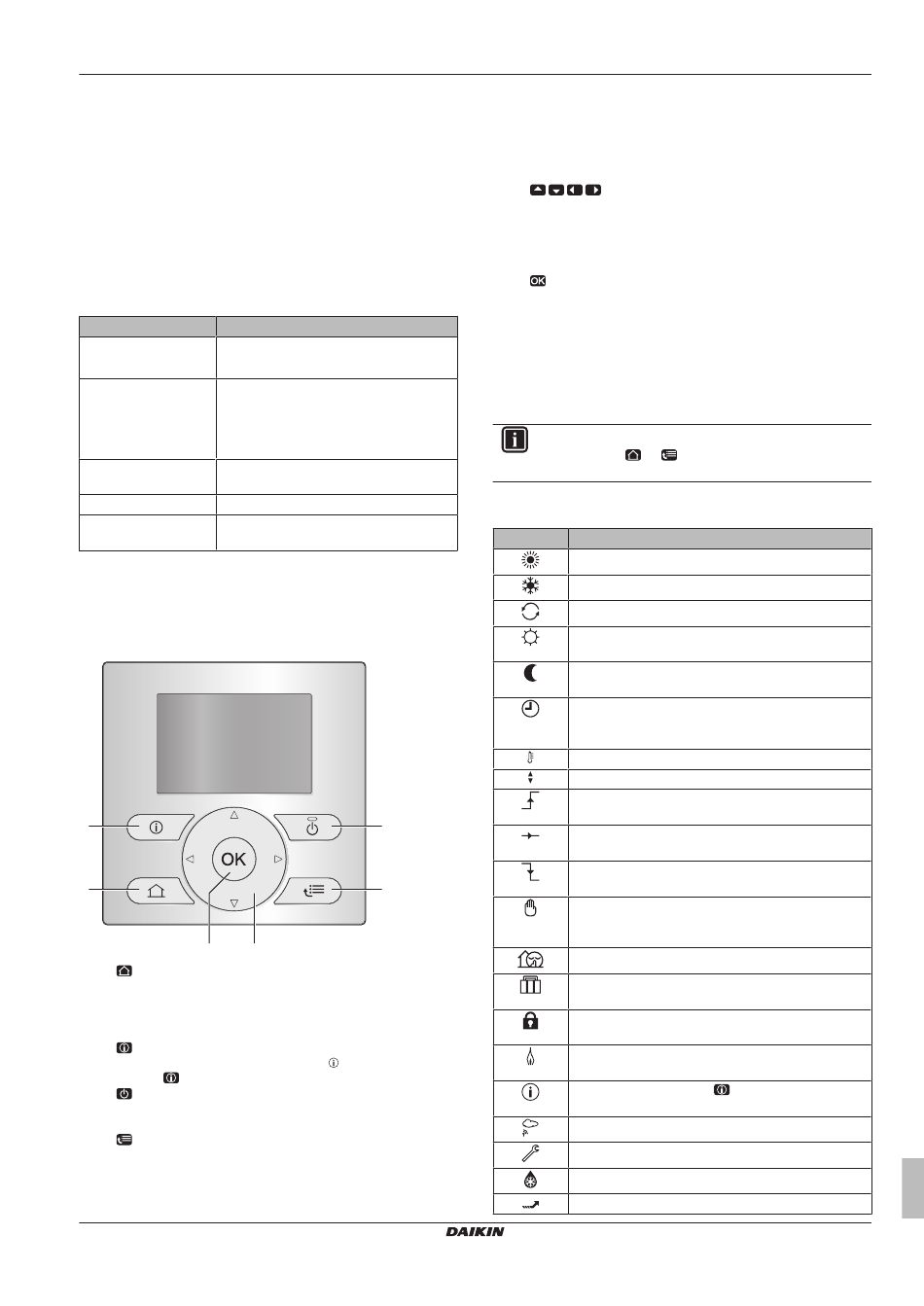

Knoppen
b
a
f
e
a
STARTPAGINA'S
▪ Schakelt tussen startpagina's (wanneer u zich op een
startpagina bevindt).
▪ Gaat naar de standaard startpagina (wanneer u in de
menustructuur zit).
b
INFORMATIE OVER STORINGEN
Indien een storing optreedt, verschijnt
Druk op
drukken voor meer informatie over de storing.
c
AAN/UIT
Zet een van de regelingen AAN of UIT (kamertemperatuur,
aanvoerwatertemperatuur).
d
MENUSTRUCTUUR/TERUG
EWAQ+EWYQ004+005BAVP
Luchtgekoelde ijswaterkoelgroepen en compacte lucht-water
warmtepompen
4P469108-1 – 2017.01
Beschrijving
c
d
op de startpagina's.
▪ Opent de menustructuur (wanneer u zich op een
startpagina bevindt).
▪ Gaat naar een hoger niveau (wanneer u doorheen de
menustructuur navigeert).
▪ Gaat 1 stap terug (voorbeeld: wanneer u een programma
programmeert in de menustructuur).
e
DOORHEEN INSTELLINGEN NAVIGEREN/
INSTELLINGEN WIJZIGEN
▪ Navigeert de cursor op het scherm.
▪ Navigeert doorheen de menustructuur.
▪ Wijzigt instellingen.
▪ Selecteert een stand.
f
OK
▪ Bevestigt een selectie.
▪ Gaat in een submenu in de menustructuur.
▪ Schakelt tussen het weergeven van werkelijk waarden en
gewenste waarden, of tussen het weergeven van
werkelijke waarden en afwijkende waarden (indien van
toepassing) op de startpagina's.
▪ Gaat naar de volgende stap (wanneer u een programma
programmeert in de menustructuur).
INFORMATIE
Wanneer u op
of
worden de wijzigingen NIET toegepast.
3.2.2
Statuspictogrammen
Pictogram
Ruimtebedrijfsmodus = Verwarming.
Ruimtebedrijfsmodus = Koeling.
Unit is in bedrijf.
Gewenste kamertemperatuur =
voorgeprogrammeerde waarde (Comfort; dag).
Gewenste kamertemperatuur =
voorgeprogrammeerde waarde (Eco; nacht).
Op de startpagina van de kamertemperaturen:
Gewenste kamertemperatuur = volgens het
geselecteerd programma.
Werkelijke temperatuur.
Gewenste temperatuur.
Bij de volgende geplande actie zal de gewenste
temperatuur stijgen.
Bij de volgende geplande actie zal de gewenste
temperatuur NIET veranderen.
Bij de volgende geplande actie zal de gewenste
temperatuur dalen.
Er wordt tijdelijk geen rekening gehouden met de
voorgeprogrammeerde waarde (Eco of Comfort) of
met de geplande waarde.
De geluidsarme stand is actief.
De vakantiestand is ingeschakeld of klaar om
ingeschakeld te worden.
De stand Toetsvergrendeling en/of de stand
Functievergrendeling is/zijn actief.
Een externe warmtebron is actief. Voorbeeld:
Gasbrander.
Er is een storing. Druk op
informatie over de storing.
De stand Weersafhankelijk is actief.
Gebruikertoegangsniveau = Installateur.
De stand Ontdooien/olieretour is actief.
De stand Warme start is actief.
3 Bediening
druk terwijl u instellingen wijzigt,
Beschrijving
drukken voor meer
Gebruiksaanwijzing
