7. Verwijder de
ventilatoreenheid van de
8. Verwijder de voedingsadapterpoort.
9. Verwijder de beeldschermassemblage.
10. Verwijder het
moederbord.
11. Verwijder de knoopcelbatterij.
12. Verwijder de
kaart voor de
1. Til de vergrendeling omhoog en koppel de toetsenbordkabel [1] en de kabel voor de toetsenbordverlichting [2] los van de
touchpadmodule.
2.
OPMERKING:
Dit beeld toont de demontage van de variant van koolstofvezel. Een variant van aluminium van dit model heeft 21
M1.6x2-schroeven waarmee de toetsenbordeenheid aan de palmsteun wordt bevestigd.

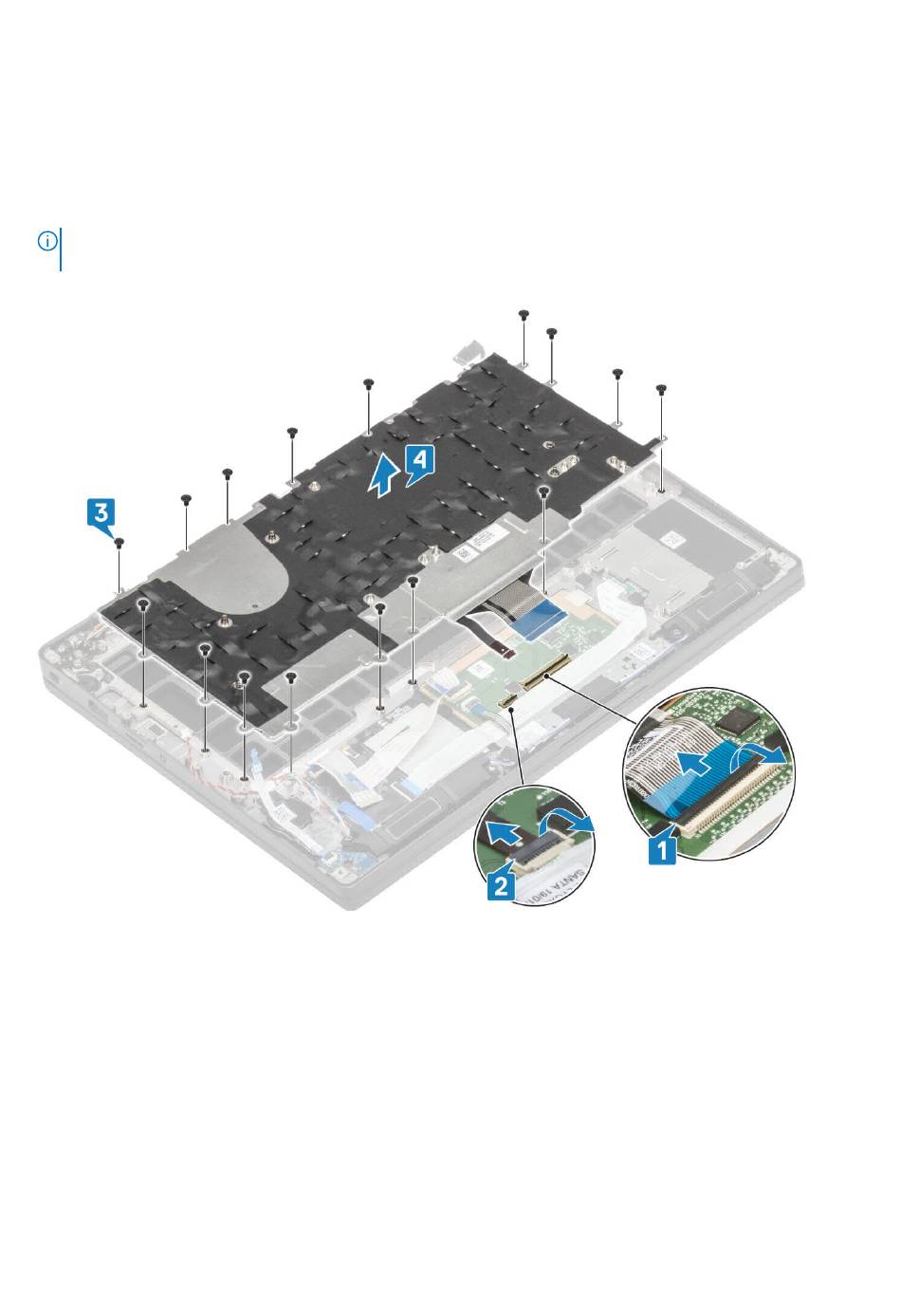

Verwijder de 19 schroeven (M1.6x2) [3] en verwijder de toetsenbordeenheid van de palmsteun [4].
3. Verwijder de vijf schroeven (M2x2) [1] om het toetsenbord van de toetsenbordsupportplaat te tillen.
86
Onderdelen verwijderen en plaatsen
warmteafleider.
aan-uitknop.
