Stappen
1. Lijn de batterij uit en plaats deze in de computer.
2. Plaats de enkele schroef (M2x4) en draai de vier geborgde schroeven vast om de batterij te bevestigen.
3. Sluit de luidsprekerkabel aan op de luidsprekerkaart en leid de luidsprekerkabel door het routeringskanaal aan de rechterbovenkant van
de batterij.
4. Sluit de batterijkabel aan op de systeemkaart.
Vervolgstappen
1. Installeer de onderplaat.
2. Plaats de microSD-kaart.
3. Volg de procedure in
Nadat u in de computer hebt
Warmteafleider
De koelplaateenheid verwijderen
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
2. De
microSD-kaart
verwijderen.
3. Verwijder de onderplaat.
Over deze taak

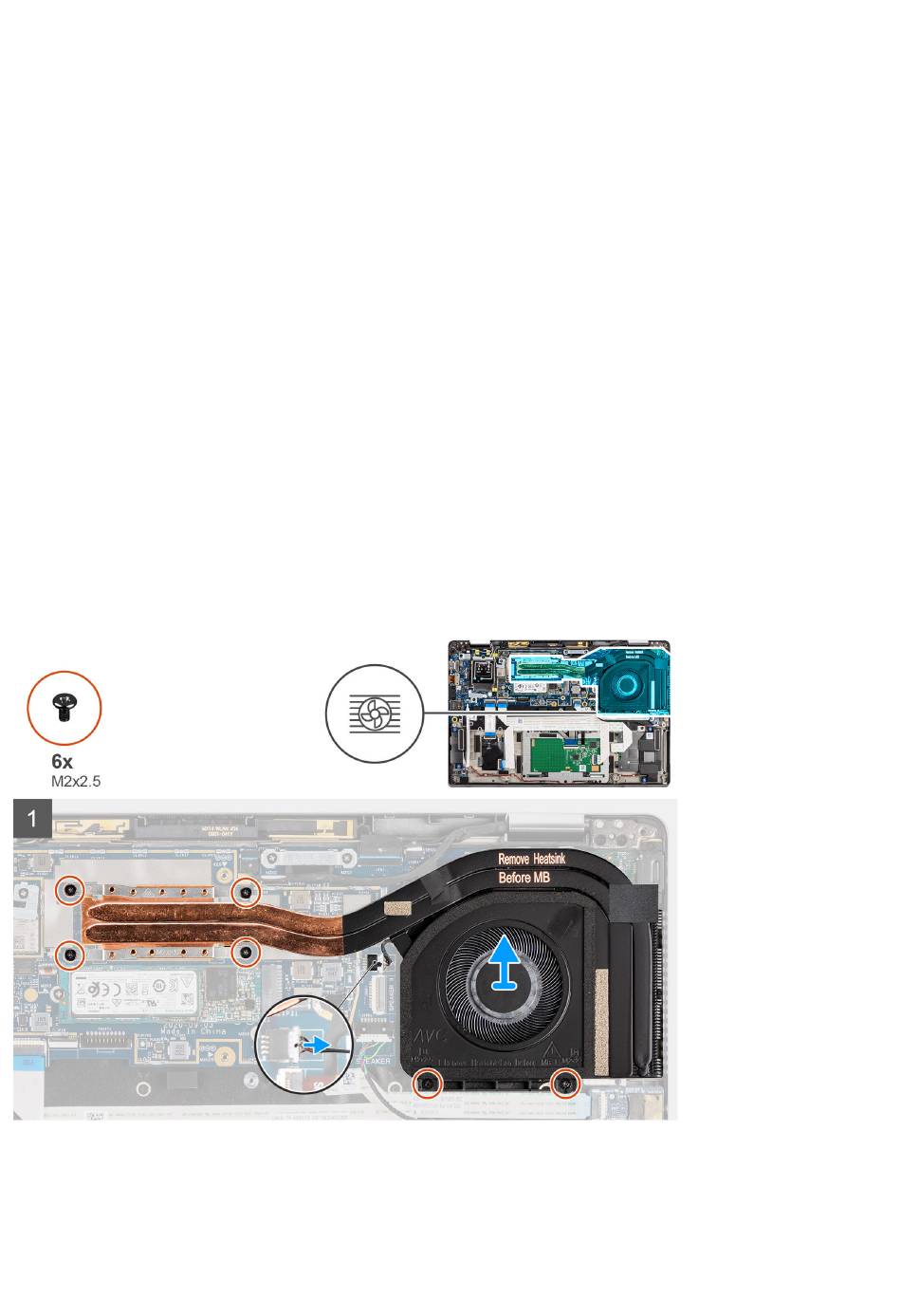

De volgende afbeeldingen geven de locatie van de koelplaateenheid aan en bieden een visuele weergave van de verwijderingsprocedure.
Stappen
1. Koppel de ventilatorkabel los van de systeemkaart.
2. Verwijder de twee schroeven (M2x2.5) op de ventilatorbehuizing en de vier schroeven (M2x2.5) (in omgekeerde volgorde, 4->3->2-
>1) waarmee de koelplaat aan de computer is bevestigd.
