Terug naar inhoudsopgave
Het moederbord vervangen
Onderhoudshandleiding Dell Studio™ Slim 540s
WAARSCHUWING:
Volg de veiligheidsinstructies die bij de computer zijn geleverd alvorens u werkzaamheden binnen de computer uitvoert.
Raadpleeg voor meer informatie over beste praktijken op het gebied van veiligheid onze website over de naleving van wet-en regelgeving op
www.dell.com/regulatory_compliance.
LET OP:
Voer onderstaande stappen alleen uit als u vertrouwd bent met de procedures voor verwijdering en terugplaatsing van hardware. Wanneer u
deze stappen onjuist uitvoert, kan het moederbord beschadigd raken. Zie de installatiehandleiding als u voor technische assistentie contact wilt
opnemen met Dell.
1. Volg de procedures in
Voordat u
2. Verwijder de computerkap (zie
3. Verwijder eventuele uitbreidingskaarten van het moederbord (zie
WAARSCHUWING:
De koelplaat van de processor kan tijdens normaal gebruik zeer hoge temperaturen bereiken. Laat de koelplaat enige tijd
afkoelen voordat u de assemblage aanraakt.
4. Verwijder de processor (zie
5. Verwijder de geheugenmodules (zie
zodat u de geheugenmodules op dezelfde locatie kunt installeren nadat het moederbord is vervangen.
LET OP:
Noteer nauwlettend de manier waarop elke kabel is aangesloten alvorens u deze verwijdert, zodat u de kabels later op de juiste wijze kunt
aansluiten. Kabels die niet of op verkeerde wijze zijn aangesloten, kunnen problemen met de computer veroorzaken.
6. Verwijder de stekkers van alle kabels uit het moederbord.

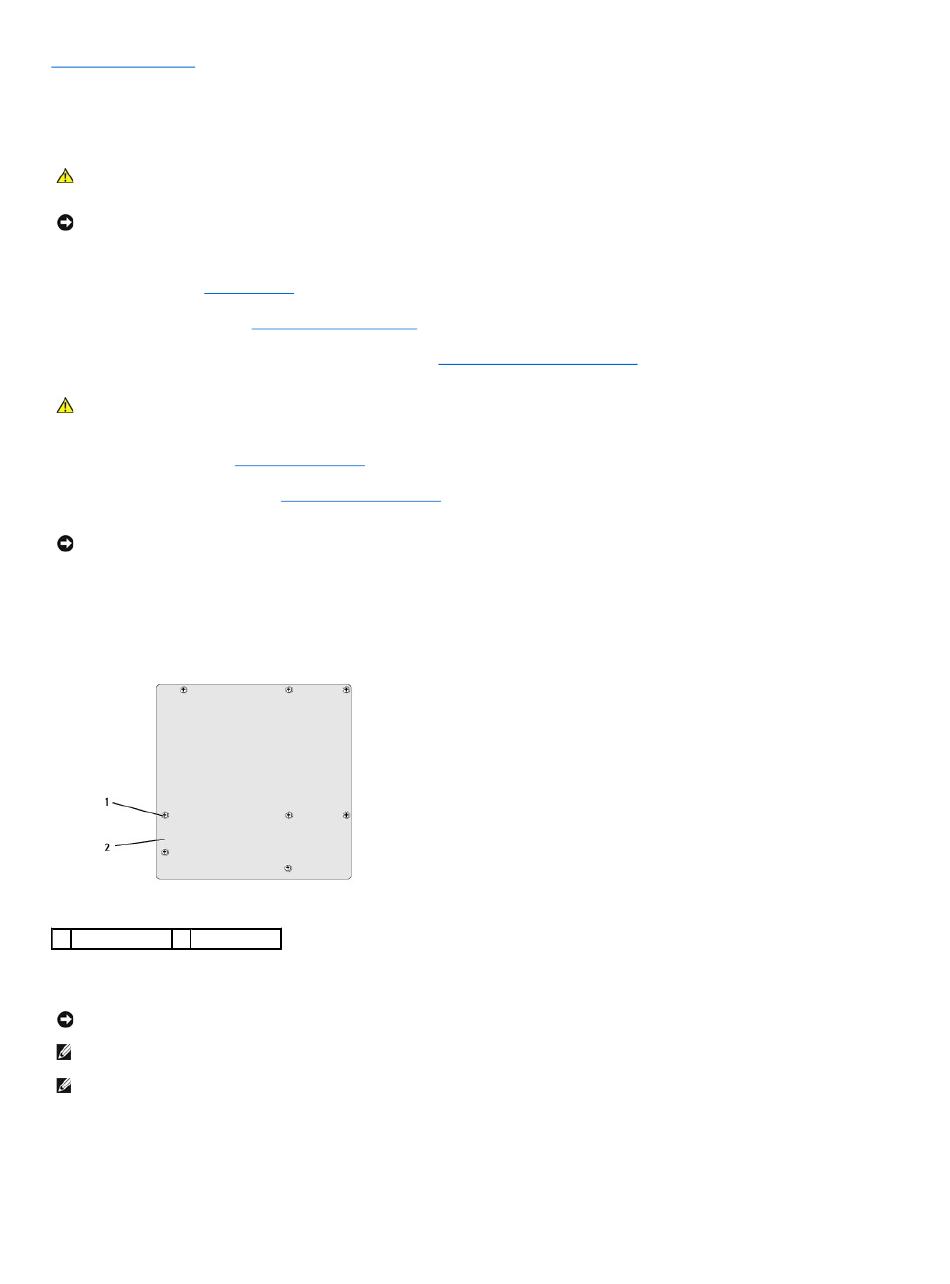

7. Verwijder de acht schroeven uit het moederbord.
1
schroeven (8)
2
moederbord
8. Til het moederbord uit de computer.
LET OP:
Kijk bij vervanging van de systeemkaart naar de kaart en vergelijk de nieuwe kaart met de bestaande, om zeker te weten dat u het juiste
onderdeel hebt.
OPMERKING:
Sommige onderdelen en aansluitingen op vervangende moederborden kunnen op andere plekken zitten dan de overeenkomstige
aansluitingen op het bestaande moederbord.
OPMERKING:
De jumperinstellingen op vervangende moederborden zijn fabrieksinstellingen.
9. Plaats het moederbord op de juiste wijze door de schroefgaten op het moederbord uit te lijnen met de schroefgaten op het chassis.
10. Breng de acht schroeven opnieuw aan en draai deze vast om het moederbord aan het computerchassis te bevestigen.
11. Sluit de kabels die u eerder uit het moederbord verwijderde, opnieuw aan.
begint.
De computerkap
terugplaatsen).
De processor
vervangen).
Geheugenmodules
vervangen) en noteer welke geheugenmodule uit elke geheugenmodulesleuf is verwijderd,
Een PCI/PCI Express Card
vervangen).
