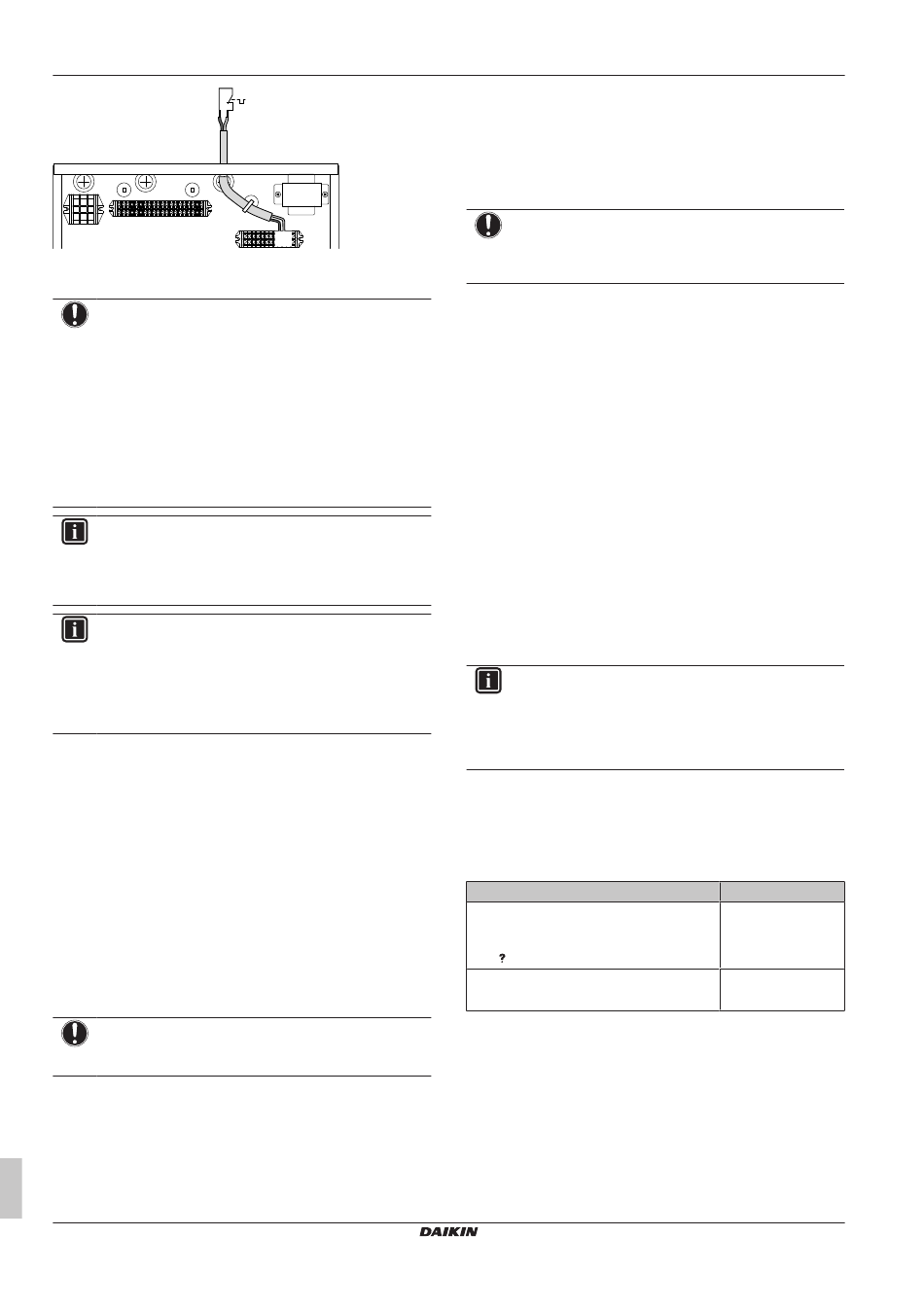

5 Configuratie
X2M
X1M
4 Bevestig
de
kabel
kabelbinderbevestigingen.
OPMERKING
Selecteer en installeer de veiligheidsthermostaat voor de
secundaire zone volgens de geldende wetgeving.
Om onnodig inschakelen van de veiligheidsthermostaat te
vermijden, adviseren we het volgende:
▪ De veiligheidsthermostaat is automatisch opnieuw
instelbaar.
▪ De
veiligheidsthermostaat
temperatuurvariatiebereik van 2°C/min.
▪ Er is een minimale afstand van 2 m tussen de
veiligheidsthermostaat en de 3-wegsklep.
INFORMATIE
Configureer de veiligheidsthermostaat voor de secundaire
zone ALTIJD nadat deze werd geïnstalleerd. Zonder
configuratie zal de binnenunit het contact van de
veiligheidsthermostaat negeren.
INFORMATIE
Het contact voor de voeding met voorkeur kWh-tarief is
aangesloten op dezelfde klemmen (X5M/9+10) als de
veiligheidsthermostaat voor de secundaire zone. Het
systeem kan alleen maar OFWEL een voeding met
voorkeur kWh-tarief OFWEL een veiligheidsthermostaat
hebben voor de secundaire zone.
4.6
De installatie van de binnenunit
voltooien
4.6.1
De binnenunit sluiten
1 Sluit het deksel van de schakelkast.
2 Zet de schakelkast terug op haar plaats.
3 Plaats het bovenpaneel terug.
4 Plaats de zijpanelen terug.
5 Plaats het frontpaneel terug.
6 Sluit de kabels opnieuw aan op het paneel van de
gebruikersinterface.
7 Plaats het paneel van de gebruikersinterface terug.
OPMERKING
Wanneer u het deksel van de binnenunit sluit, let op dat u
het aanhaalkoppel 4,1 N•m NIET overtreft.
Installatiehandleiding
16
9 10
X5M
met
kabelbinders
op
heeft
een
maximaal
5
Configuratie
5.1
Overzicht: Configuratie
Dit hoofdstuk beschrijft wat u moet doen en kennen om het systeem
na installatie ervan te configureren.
OPMERKING
Dit hoofdstuk beschrijft de basisconfiguratie. Voor een
meer gedetailleerde uitleg en achtergrondinformatie, zie de
de
uitgebreide handleiding voor de installateur.
Waarom
Indien u het systeem NIET correct configureert, kan het zijn dat het
NIET als verwacht werkt. De configuratie heeft invloed op de
volgende zaken:
▪ De berekeningen van de software
▪ Wat u op de gebruikersinterface kunt zien en doen
Hoe
U kunt het systeem via de gebruikersinterface configureren.
▪ Eerste
maal
–
gebruikersinterface (via de binnenunit) voor de eerste maal AAN-
zet, start de configuratiewizard om u te helpen het systeem te
configureren.
▪ Start de configuratiewizard opnieuw op. Als het systeem reeds
is geconfigureerd, kunt u de configuratiewizard opnieuw opstarten.
Om de configuratiewizard opnieuw op te starten, gaat u naar
Installateursinstellingen > Configuratie
Voor toegang tot de Installateursinstellingen, zie
meest gebruikte commando's
▪ Nadien. Indien nodig kunt u wijzigingen uitvoeren aan de
configuratie in de menustructuur of de overzichtsinstellingen.
INFORMATIE
Wanneer
de
gebruikersinterface een overzichtsscherm weergeven en
vragen om te bevestigen. Na bevestiging zal het systeem
opnieuw opstarten en zal het startscherm worden
weergegeven.
Toegang tot de instellingen – Legende voor tabellen
U
hebt
op
twee
installateurinstellingen. Beide manieren geven echter GEEN toegang
tot alle instellingen. Indien dit het geval is, staat N.v.t. (Niet van
toepassing) in de betreffende kolommen van de tabellen in dit
hoofdstuk.
Manier
Instellingen bereik via de verwijzing in het
hoofdmenuscherm of de menustructuur.
Om verwijzingen te activeren drukt u op de
knop
in het startscherm.
Instellingen bereiken via de code in het
overzicht lokale instellingen.
Zie ook:
▪
"De installateurinstellingen
▪
"5.4 Menustructuur: Overzicht
5.1.1
De meest gebruikte commando's bereiken
Het gebruikertoegangsniveau wijzigen
U kunt het gebruikertoegangsniveau als volgt wijzigen:
Configuratiewizard.
Wanneer
bereiken" [ 4 16].
configuratiewizard
klaar
is,
verschillende
manieren
toegang
Kolom in tabellen
Bijvoorbeeld: [9.1.5.2]
Code
Bijvoorbeeld: [C-07]
weergeven" [ 4 17]
installateurinstellingen" [ 4 24]
EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618950-1 – 2020.03
u
de
assistent.
