2 Over de doos
2
Over de doos
2.1
Binnenunit
2.1.1
Toebehoren uit de binnenunit verwijderen

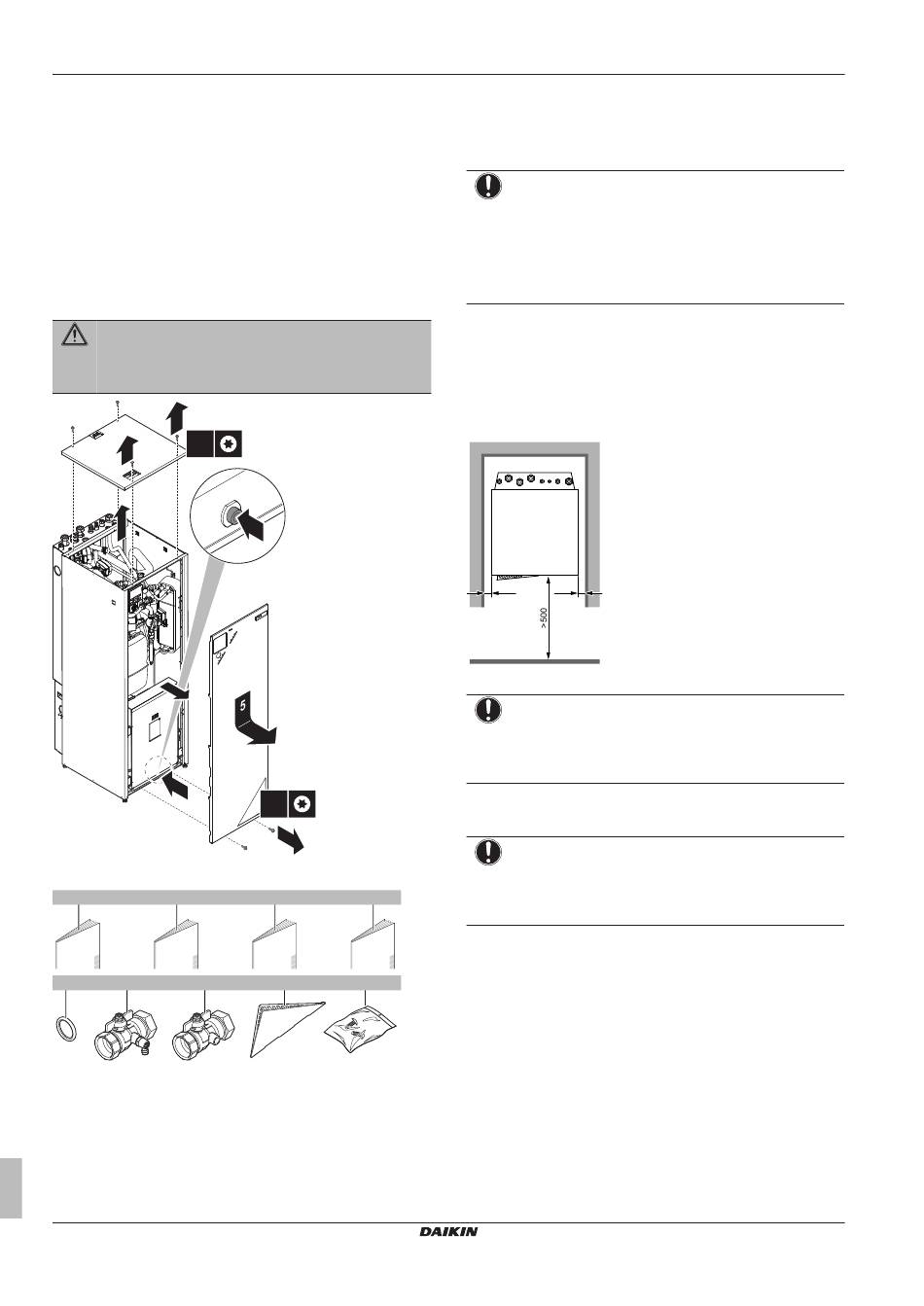

1 Verwijder de schroeven bovenaan de unit.
2 Verwijder het bovenpaneel.
3 Verwijder de schroeven aan de voorkant van de unit.
4 Druk op de knop onderaan de voorplaat.
5 Verwijder de frontplaat.
WAARSCHUWING: Scherpe randen
Neem de voorplaat vast aan het bovenste gedeelte in
plaats van het onderste. Let op voor uw vingers want het
onderste gedeelte van de voorplaat heeft scherpe randen.
1
a~e+i
4×
2
h
f+g
4
6 Neem de accessoires eruit.
a
b
1×
1×
e
f
g
4×
2×
2×
a
Algemene veiligheidsmaatregelen
b
Bijlageboek met optionele uitrustingen en apparatuur
c
Installatiehandleiding van de binnenunit
d
Gebruiksaanwijzing
e
Afdichtingsring voor afsluiter
f
Afsluiter met aftap/vulpunt
g
Afsluiter
h
Deksel van de gebruikersinterface
i
2 schroeven om de gebruikersinterface te bevestigen.
7 Plaats het bovenpaneel en de voorplaat terug.
Installatiehandleiding
4
4
2×
3
c
d
1×
1×
h
i
1×
1×
3
Voorbereiding
3.1
Installatieplaats voorbereiden
OPMERKING
Deze
unit
is
ontworpen
temperatuurzones:
▪ vloerverwarming in de primaire zone, dit is de zone
met de laagste watertemperatuur,
▪ radiatoren in de secundaire zone, dit is de zone met
de hoogste watertemperatuur.
3.1.1
Vereisten inzake de plaats waar de
binnenunit geïnstalleerd wordt
▪ De binnenunit is ontworpen om alleen binnen geïnstalleerd te
worden en bij omgevingstemperaturen van 5~35°C.
▪ Houd rekening met de volgende richtlijnen inzake de benodigde
ruimte:
>10
>10
(mm)
OPMERKING
Wanneer de temperatuur in meerdere kamers door
1
thermostaat
wordt
thermostaatkraan op de afgever in de kamer waarin zich
de thermostaat bevindt.
3.2
De waterleidingen voorbereiden
OPMERKING
Wanneer kunststofleidingen worden gebruikt, zorg ervoor
dat
deze
zuurstofdiffusiedicht
DIN 4726. De diffusie van zuurstof naar de leidingen kan
overmatige corrosie veroorzaken.
3.2.1
Het watervolume en waterdebiet
controleren
Minimum watervolume
Controleer of het totale watervolume in de installatie minimum
10 liter bedraagt voor EHVZ04+08 en 20 liter voor EHVZ16, waarbij
het watervolume in de binnenunit NIET inbegrepen is. Verdeel het
minimum watervolume NIET over de 2 temperatuurzones.
Het volstaat om het minimale watervolume te voorzien in de
hoofdzone. In geval van vloerverwarming kan dit eenvoudig worden
voorzien met 1 vloerverwarmingslus die nooit zal worden gesloten
door een (op afstand) bediende klep.
Het is NIET vereist om het minimale watervolume te voorzien in de
secundaire zone.
voor
gebruik
met
geregeld,
plaats
GEEN
zijn
overeenkomstig
EHVZ04~16S18CB3V
Daikin Altherma – Lage-temperatuur-Split
4P401672-1E – 2018.02
