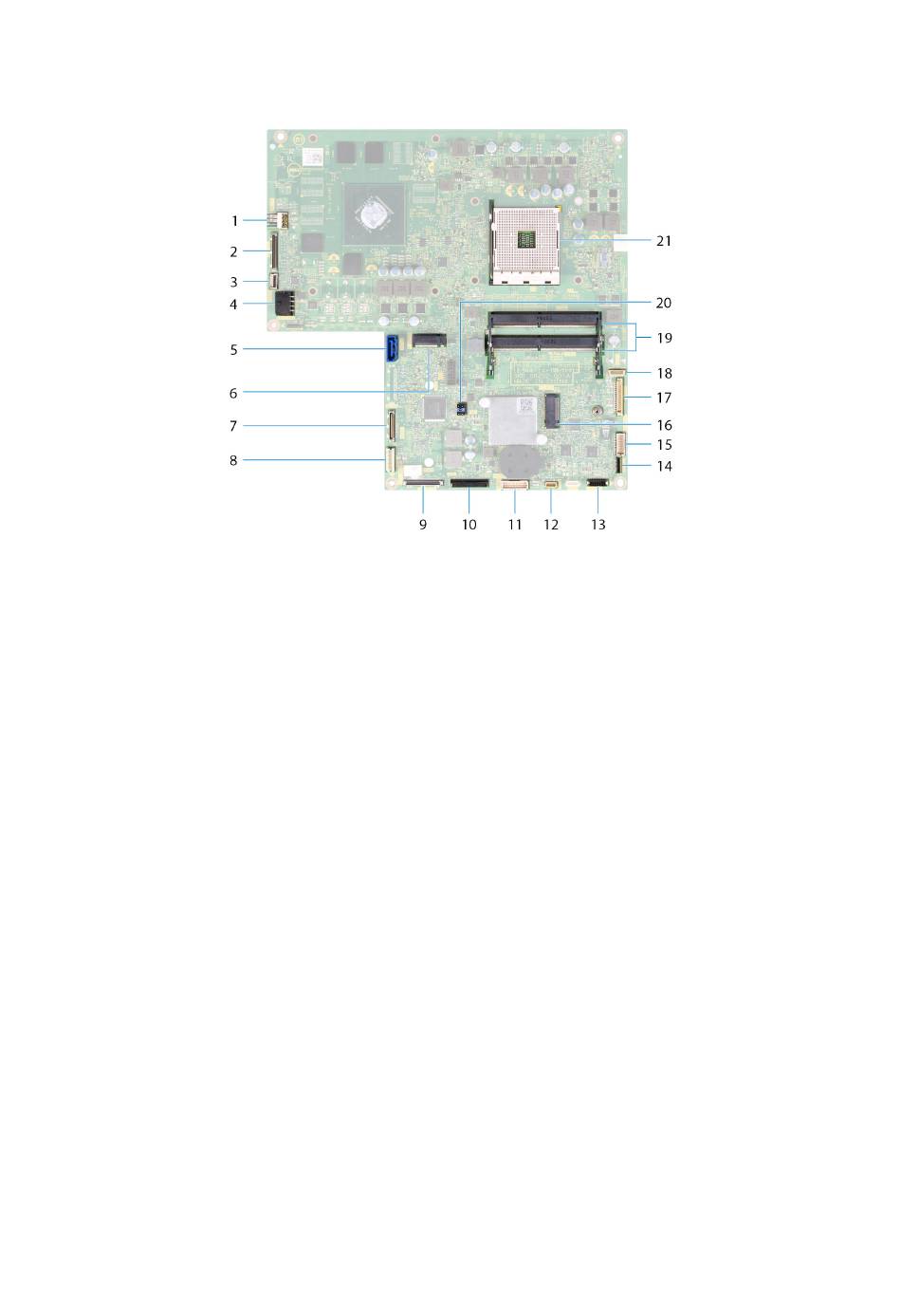

Onderdelen van het moederbord

1. aansluiting van ventilator-voedingskabel (FAN_SYS)

3. aansluiting van de stroomkabel van de aan/uit-knop (0SDC1)

5. aansluiting van de gegevenskabel van de harde schijf (SATA0)

7. achterste I/O-kabelconnector (RUSBC1)

9. aansluiting van de USB-Type-C-kabel (MB-TYPEC1)

11. aansluiting van de kabel van de achterste I/O-kaart (LAUOC1)

13. luidsprekerkabelconnector (SPEAKER)

15. aansluiting van de I/O-kaart (MB-SUSBC)

17. camerakabelconnector (WEBCAM)

19. geheugenmodulesleuven (2)

21. houder voor processor

2. Beeldschermkabelconnector (MB-DISPC)

4. voedingskabelconnector (MB-DCPWR)

6. SSD-kaartconnector (M.2)

8. aansluiting van de voedingskabel van de harde

schijf (SATA_PWR1)

10. aansluiting van de voedingskabel van de achterste I/O-kaart aan

(RPWRC1)

12. aansluiting van de touchscreenkabel (TOUCH1)

14. aansluiting van de kabel van de mediakaartlezer (SDRDC1)

16. sleuf van de draadloze kaart

18. microfoonkabelconnector (DMIC1)

20. CMOS/Password-jumper

Technisch overzicht
