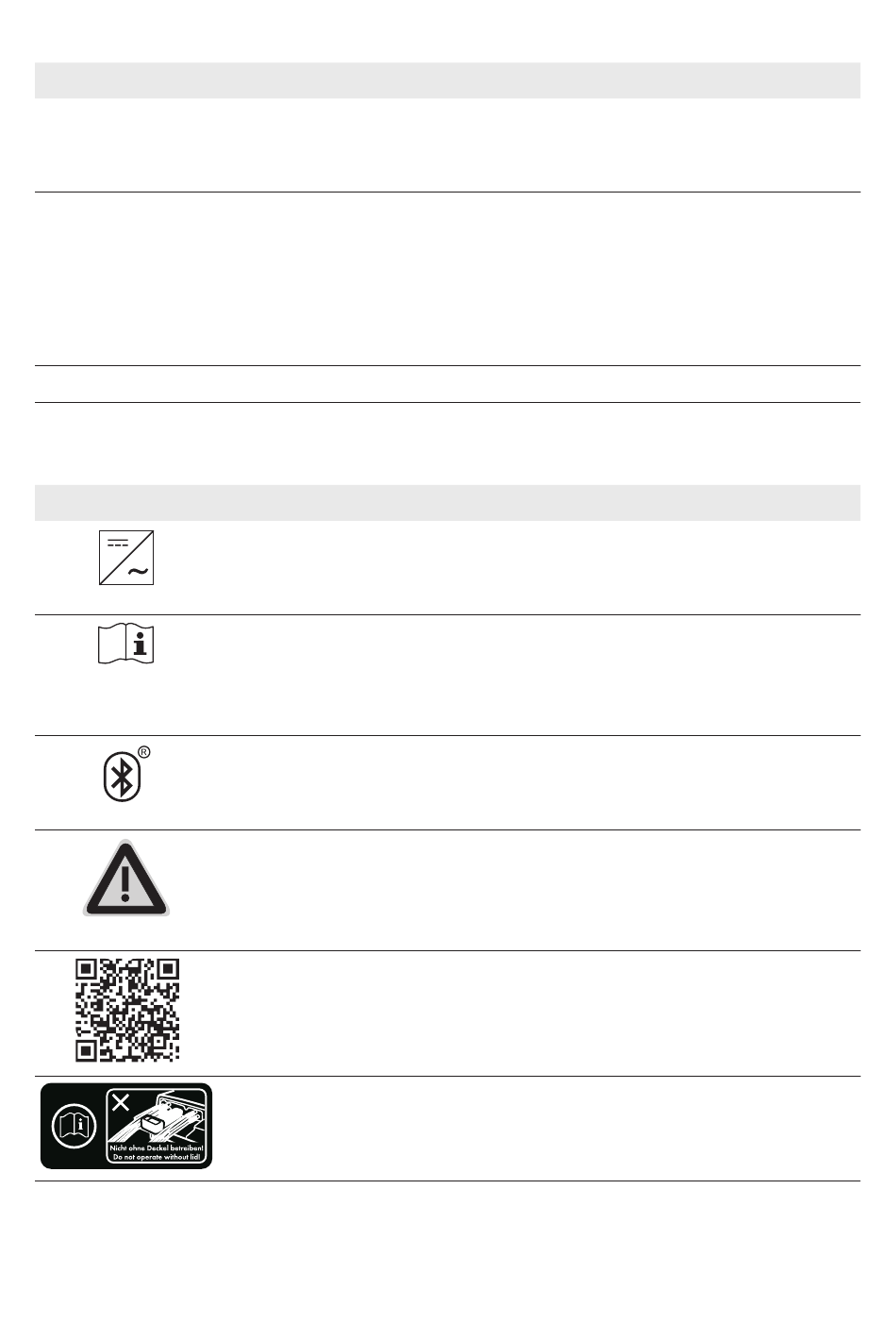

Symbolen op de omvormer, het typeplaatje en de ESS
Symbool
Bedieningshandleiding
Toelichting
Display
De display geeft de actuele gebruiksgegevens en gebeurtenissen of fouten
weer (zie hoofdstuk 9.2 "Overzicht van de display", pagina 41).
Electronic Solar Switch (ESS)*
De ESS vormt samen met de DC-connectoren een DC-lastscheider. De ESS
vormt in aangesloten toestand een geleidende verbinding tussen PV-generator
en omvormer. Door de ESS uit de omvormer te trekken wordt de stroomkring
onderbroken en door alle DC-connectoren los te koppelen wordt de PV-gene-
rator volledig van de omvormer gescheiden.
Onderste behuizingsdeksel
Toelichting
Omvormer
Samen met de groene led geeft het symbool de bedrijfstoestand van om-
vormer aan.
Documentatie in acht nemen
Samen met de rode led geeft het symbool een fout aan (zie het service-
handboek op www.SMA-Solar.com voor meer informatie over het verhel-
pen van fouten).
BLUETOOTH
Samen met de blauwe led signaleert het symbool een actieve communi-
catie via BLUETOOTH.
Gevaar
Dit symbool geeft aan dat de omvormer extra moet worden geaard als
ter plaatse een extra aarding of een potentiaalvereffening vereist is (zie
hoofdstuk 6.3.3, pagina 27).
QR Code
Links naar pagina's met meer informatie over de omvormer vindt u op
www.SMA-Solar.com.
Het is niet toegestaan de omvormer zonder de onderste behuizingsdek-
sel te gebruiken. Zorg ervoor dat tijdens bedrijf de onderste behuizings-
deksel altijd op de omvormer zit.
4 Productbeschrijving
SB30-50TL-21-BE-nl-11
13
