Gereedschapset inpersaansluiting, PT2
▶

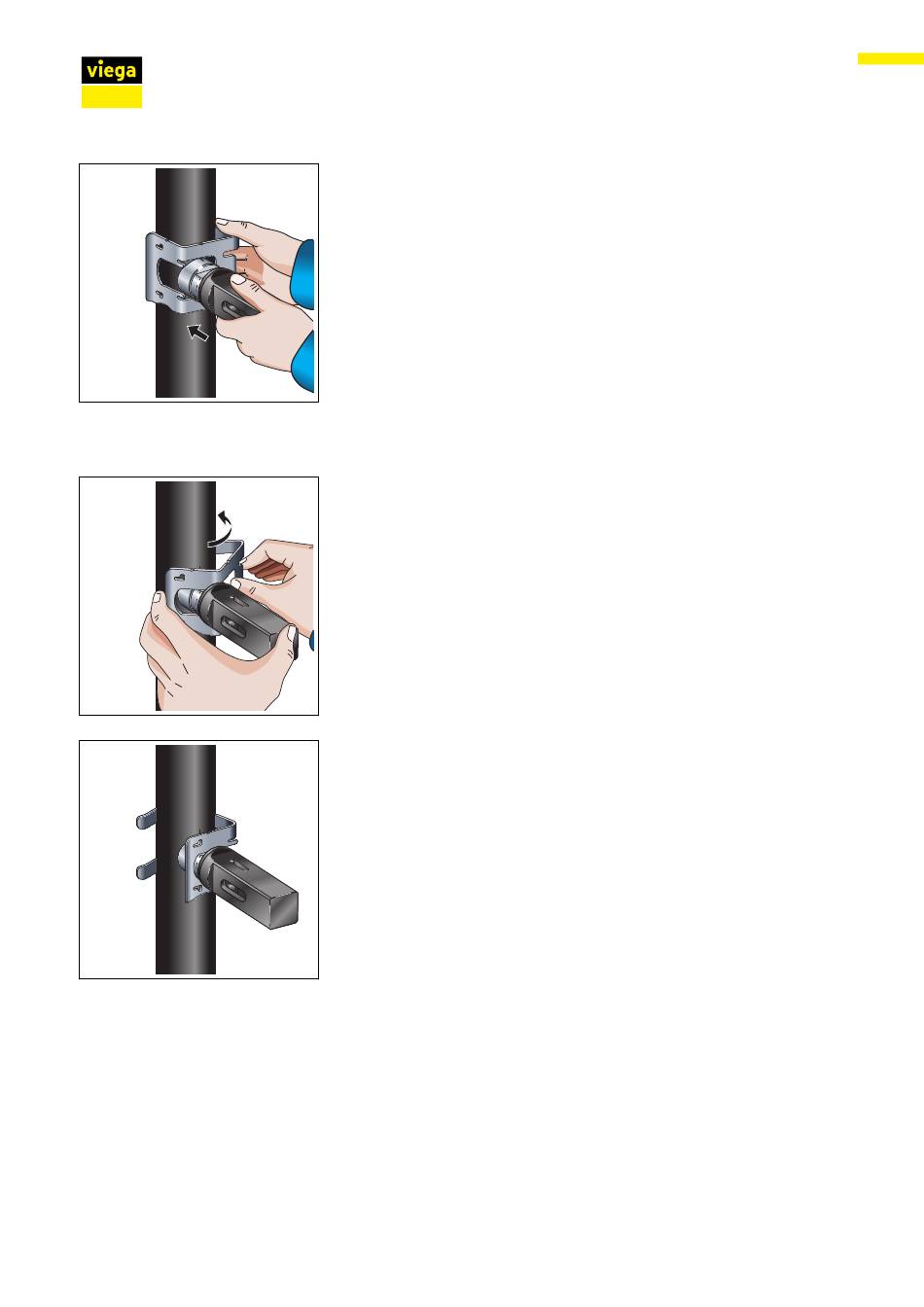

Het positioneringshulpstuk om de buis leggen.
AANWIJZING!
Wanneer de inpersaansluiting aan de zij‐
kant op de installatiebuis moet worden gemonteerd, mag de
gesloten zijde van het positioneringshulpstuk in gemon‐
teerde toestand niet naar de wand wijzen. De verkeerde
inbouw van het positioneringshulpstuk kan ertoe leiden dat
het bij de demontage vastklemt.
▶
De inpersaansluiting in het boorgat steken.
Ter oriëntering de markering op de inpersaansluiting met het marke‐
ringsstreepje op de buis in overeenstemming brengen.
AANWIJZING!
Selecteer in elk geval het passende positi‐
oneerhulpstuk en de passende inpersaansluiting voor de
aanwezige buismaat. Let op de markering op het positione‐
ringshulpstuk en de inpersaansluiting.
▶
De uitsparing voor de sleutelvlakken door een zwenkbeweging naar
de inpersaansluiting leiden.
AANWIJZING!
Als u het positioneringshulpstuk niet cor‐
rect kunt monteren, kan het positioneringshulpstuk 180°
worden gedraaid.
▶
Het positioneringshulpstuk zo ver draaien tot het volledig tegen de
inpersaansluiting en de buis aan ligt.
Voor de correcte positie van de inpersaansluiting moet aan de vol‐
gende punten zijn voldaan:
De inpersaansluiting ligt volledig tegen de buis aan.
n
De inpersaansluiting bevindt zich in de eindpositie van de uitspa‐
n
ring (tot de aanslag) van het positioneerhulpstuk.
De positioneermarkering van de inpersaansluiting en het marke‐
n
ringsstreepje op de buis liggen op één lijn. Hierbij moet het posi‐
tioneerhulpstuk tegen de buis aan liggen.
Gebruik
32
