Sensorafstelling
Watertemperatuur
DIP-Schakelaar
DIP
ON
DIP
DIP
ON
ON
1
2 3 4
1
2
3 4
Schakelafstand
Schakelafstand
10 seconden
10 m inuten
1 2 3 4
DIP
ON
DIP
DIP
ON
ON
1
2 3 4
1
2 3 4
Geen voorrangs-
Voorrangsshakeling
schakeling
van de verwarming
1 2 3 4
DIP
ON
DIP
ON
DIP
ON
1
2 3 4
1
2 3 4
Klemmen 22+23
Klemmen 22+23
doseertechniek
verwarming
1 2 3 4
Bij levering bevinden zich alle 4 DIP-schakelaars in de stand OFF. De DIP- schakelaar 4 heeft in de PC-230-ES-
speciaal geen functie.
Wij wensen u veel plezier en ontspanning in uw zwembad.
Gebruikers handleiding PC-230-ES-s peciaal

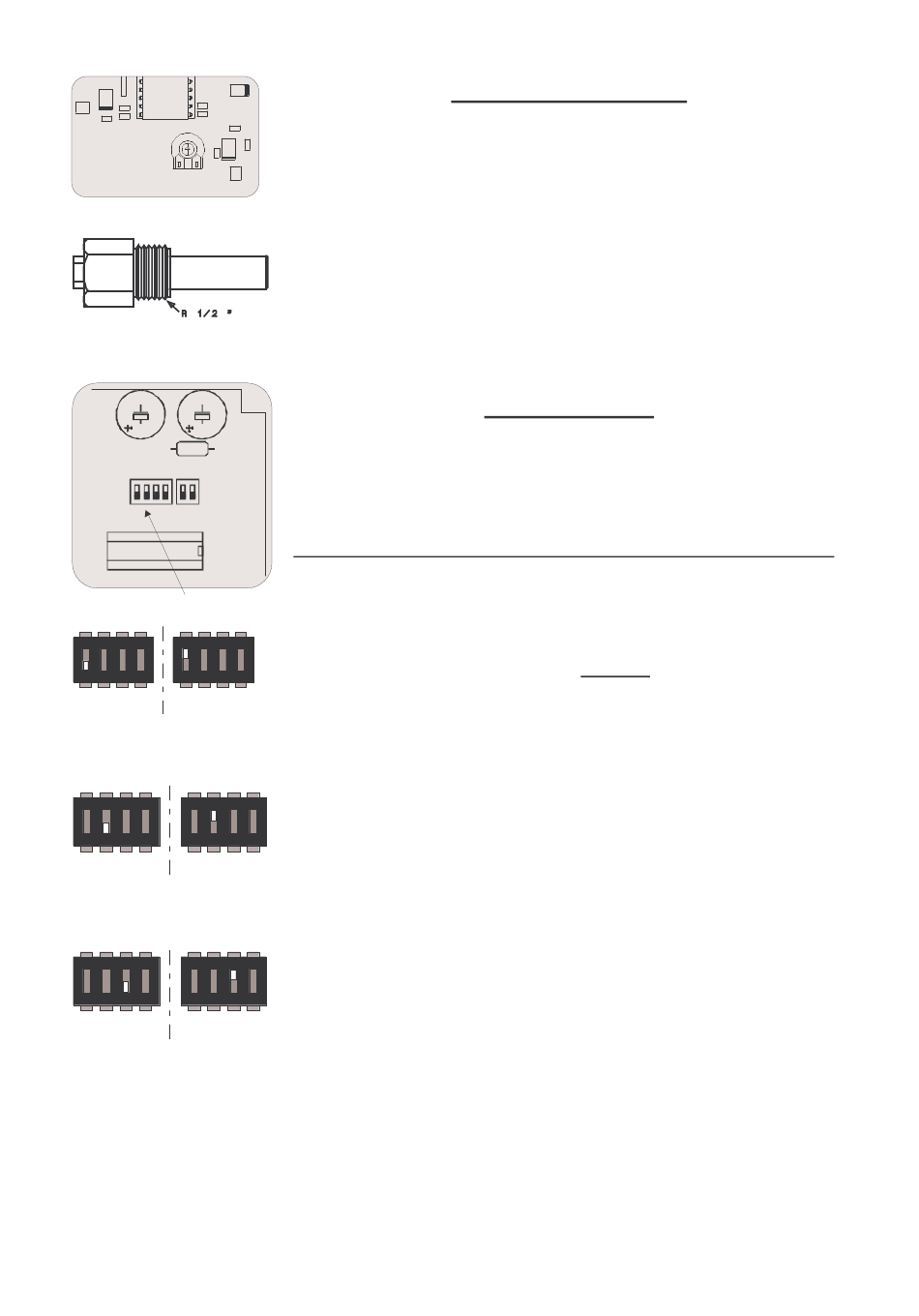

Temperatuurregeling:
De elektronische temperatuurregelaar en de temperatuursensor zijn in de fabriek op
elkaar afgesteld. Indien de sensor verwisseld wordt dient met een potentiometer in het
besturing opnieuw ingeregeld te worden. Indien de
overeenkomt met de ingestelde temperatuur kan deze met dezelfde potentiometer
ingeregeld worden. Het rechtsom verdraaien van
verhoging van de watertemperatuur.
De temperatuursensor wordt standaard met een kabellengte van 1,5m geleverd. Deze
kan indien nodig tot maximaal 20m verlengd worden (Dwarsdoorsnede min. 0,5mm²).
Het aanleggen van de sensorkabel in de buurt van netkabel moet vermeden worden,
om eventuele storingen uit te sluiten.
Omdat een exacte temperatuurregeling alleen bij een goede warmteoverdracht tussen
temperatuursensor en zwembadwater plaats vindt, moet een osf-duikhuls R 1/2 "
(Art.Nr.3200200001) in het leidingsysteem worden gebruikt.
Om de PC-230-ES-speciaal universeel voor de meest verschillende filterinstallatie te
kunnen gebruiken, is er op de printplaat een DIP-schakelaar aanwezig, waarmee
verschillende bedrijfssituaties kunnen worden ingesteld.
De Volgende functies kunnen worden ingesteld:
De Dipswitches alleen verzet worden als het apparaat is uitgeschakeld!
1. Schakelafstand:
Met DIP-schakelaar 1 kan de minimale frequentie tussen de schakelprocessen
van de verwarmingsregeling worden ingesteld. Wanneer de schakelaar op OFF
(onderste schakelpositie) staat, kan de verwarming alle 10 seconden worden
geschakeld, om een snelle temperatuurregeling mogelijk te maken. In de stand ON
(bovenste schakelpositie) is de afstand tussen de schakelprocessen minimaal 10
minuten.
2. Voorrangsschakeling:
Met DIP-schakelaar 2 kan een voorrangsschakeling van de temperatuurregeling
worden geactiveerd. In de stand OFF (onderste schakelpositie) wordt de
verwarming alleen tijdens de filtertijden aangestuurd. In de stand ON (bovenste
schakelpositie) is de temperatuurregeling ook buiten de filtertijden in werking,
zodat elke keer bij het niet bereiken van de ingestelde temperatuur automatisch
verwarming en filterpomp worden ingeschakeld.
3. Verwarming potentiaalvrij:
Met DIP-schakelaar 3 wordt de functie van de klemmen 22 en 23 geselecteerd. In
de schakelpositie OFF (onderste schakelpositie) is het potentiaalvrije contact
tussen deze klemmen altijd gesloten wanneer de filterpomp loopt en kan voor de
aansturing van de doseertechniek worden gebruikt.
In de stand ON (bovenste positie) is het contact gesloten, wanneer de verwarming
is ingeschakeld. Hij kan in dit geval als extra, potentiaalvrije verwarmingsuitgang
worden gebruikt, om bijvoorbeeld een verwarmingsketel of een warmtepomp te
starten.
Pagina: 3
de potentiometer geeft een
DIP-schakelaar:
watertemperatuur
niet
