Elektrische aansluiting
6. Stelschroef of kabelschroefverbinding en schroefmof over de AC-leiding brengen.
Toegepaste grootte
PG13,5
PG16
7. De aardleiding PE (groen-geel) in de schroefklem
met het aardingsteken op de aansluitbus steken en
de schroef vastdraaien.
8. De nulleider N (blauw) in de schroefklem 1 van de
aansluitbus steken en de schroef vastdraaien.
9. Fase L (bruin of zwart) in de schroefklem 2 bij de
aansluitbus steken en de schroef vastdraaien.
10. Schroefklem 3 bij aansluitbus vrij laten.
11. Controleren of de aansluitaders goed vastzitten.
20
SB25_30-INL092520

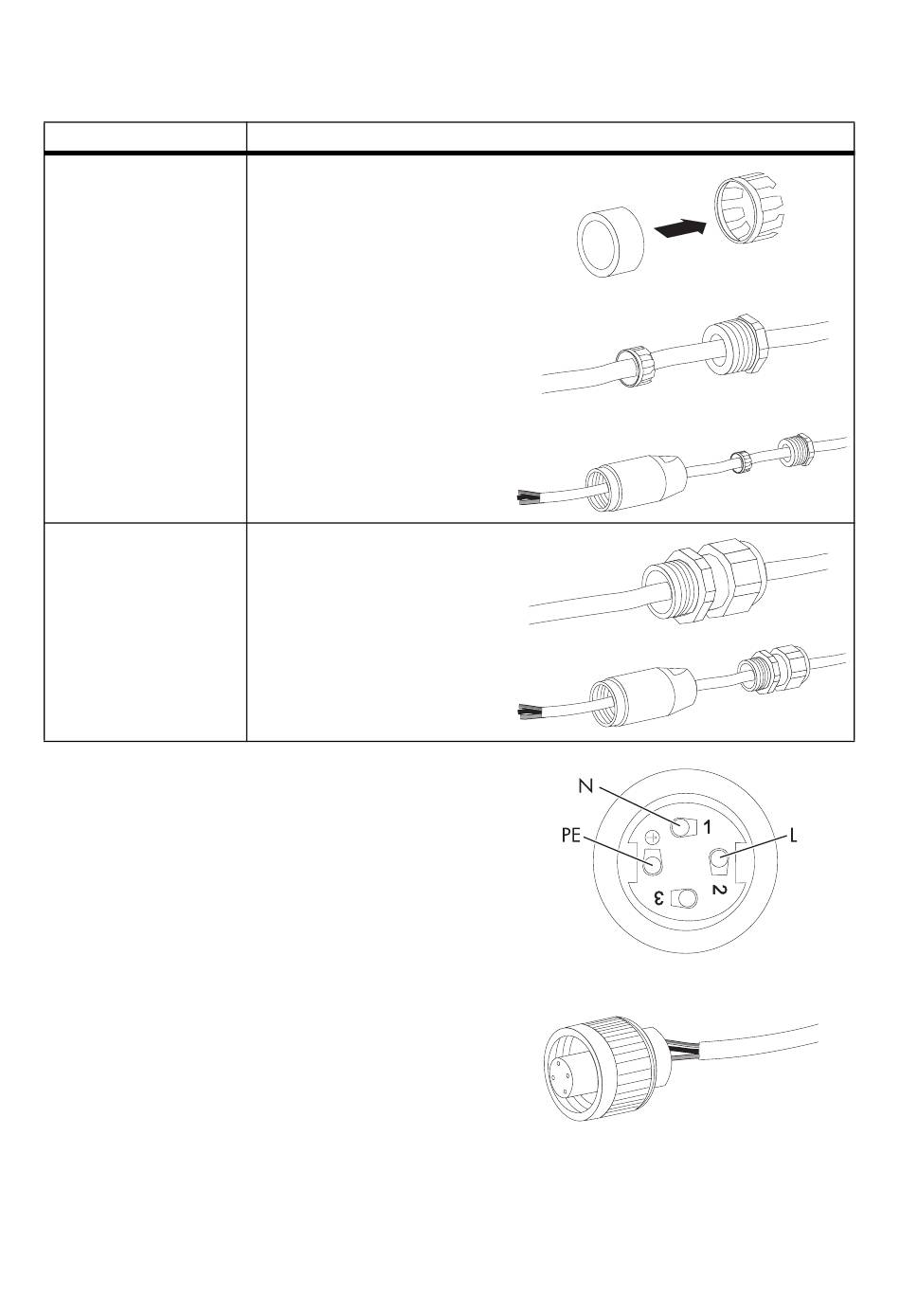

Handelwijze
• De afdichtring in de
klemkorf drukken.
• Stelschroef PG13,5 en
klemkorf inclusief
afdichtring over de AC-
leiding brengen.
• De schroefmof over de
AC-leiding brengen.
• Kabelschroefverbinding
PG16 over de AC-
leiding brengen.
• De schroefmof over de
AC-leiding brengen.
