Liquistation CSF33
Gebruik, bij het aansluiten op een interne spanningsbron, de klemaansluiting aan de
achterkant van het doseercompartiment. De aansluiting bevindt zich op de onderste
klemmenstrook (geheel links, + en -), (→ 22)
Binaire uitgangen
22

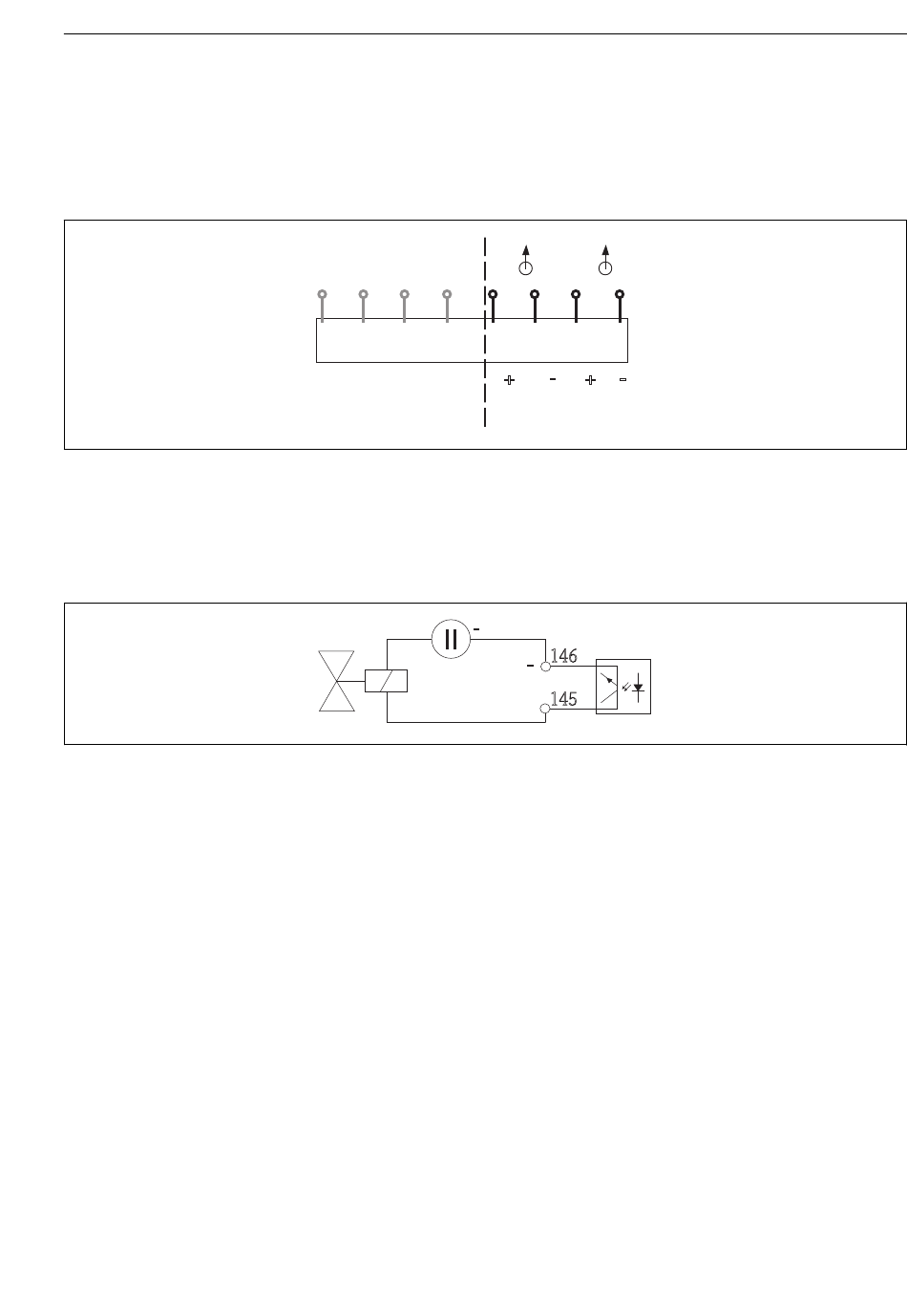

Toekenning van binaire uitgangen 1 en 2
1
Binaire uitgang 1 (145/146)
1
Binaire uitgang 2 (245/246)
23
Binaire uitgang met externe spanningsbron
Gebruik, bij het aansluiten op een interne spanningsbron, de klemaansluiting aan de
achterkant van het doseercompartiment. De aansluiting bevindt zich op de onderste
klemmenstrook (geheel links, + en -) (→ 22)
5.3
Klemtoekenning voor ingangs-/uitgangssignalen
Ingangssignalen
• 2 analoge signalen 0/4 tot 20 mA
• 2 binaire signalen > 100 ms pulsbreedte of flank
Uitgangssignalen
2 binaire signalen > 1 s pulsbreedte of flank
Endress+Hauser
191
192
291
292
145
-
-
+
+
-
+
146
245
246
-
-
+
+
1
2
146
-
145
+
