8. Installatie
8.1 Monteren in een rack
De FBQ24962 beslaat bij montage in een 19"-rack een hoogte-eenheid (1 HE).
Zorg ervoor dat aan de achterkant van het ingebouwde apparaat ongeveer 10 cm
ruimte voor de aansluitingen aan de achterzijde vrij blijft.
Monteer het apparaat in een rack met M6 bouten en moeren.
Zorg voor voldoende ventilatiemogelijkheid en plaats je BTR2000 bijvoorbeeld
niet op een eindtrap om oververhitting van het apparaat te voorkomen.
8.2 Audio‑Aansluitingen
De audio-in- en uitgangen van de BEHRINGER FEEDBACK DESTROYER PRO zijn
volledig symmetrisch. Maak, wanneer u de mogelijkheid heeft om met andere
apparaten een symmetrische signaalregeling te construeren, daarvan gebruik om
een maximale stoorsignaalcompensatie te realiseren.
De MIDI-aansluitingen (IN/OUT/THRU) zijn uitgevoerd als gestandaardiseerde DIN-
stekkerverbindingen. De gegevensoverdracht is potentiaalvrij via opto-koppelingen.
Balanced ¼" TRS connector
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
ring
cold (-ve)
tip
hot (+ve)
For connection of balanced and unbalanced plugs,
ring and sleeve have to be bridged at the stereo plug.

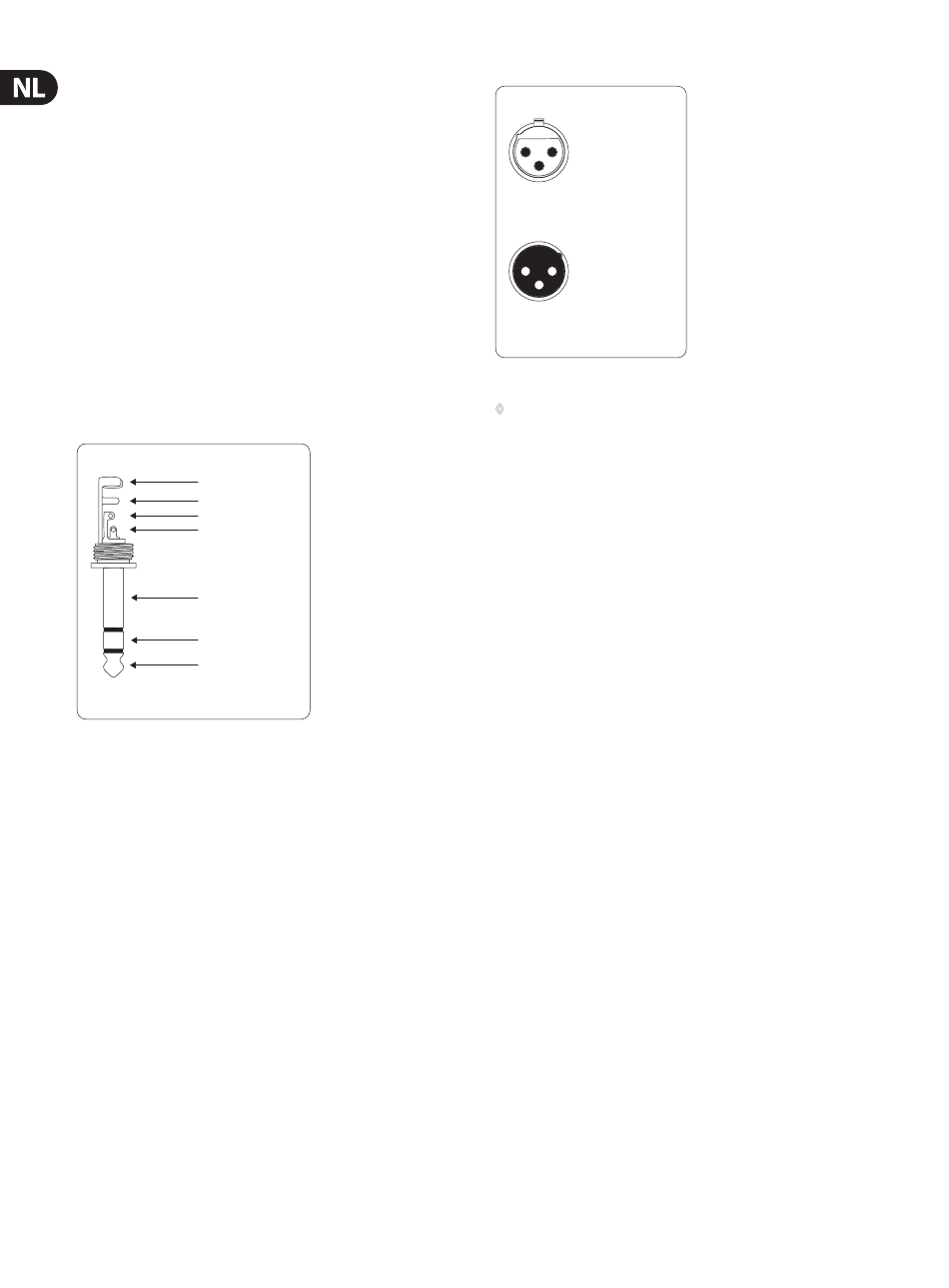

Afb. 8.1: 6,3 mm stereoaansluiting
Balanced use with XLR connectors
2
1
3
input
1 = ground/shield
2 = hot (+ve)
3 = cold (-ve)
1
2
3
output
For unbalanced use, pin 1 and pin 3
have to be bridged
Afb. 8.2: XLR-stekker
◊
Zorg ervoor dat het apparaat alleen door personen met verstand van
zaken geïnstalleerd en bediend wordt. Zorg tijdens en na de installatie
steeds voor een afdoende aarding van degenen die met het apparaat
werken, omdat het ander door bijvoorbeeld elektrostatische
ontladingen minder goed dan beoogd kan werken.
