Buitenkant van de projector
1
2
3
4
5
6
7
12
11
LAN
IR I N
19
20

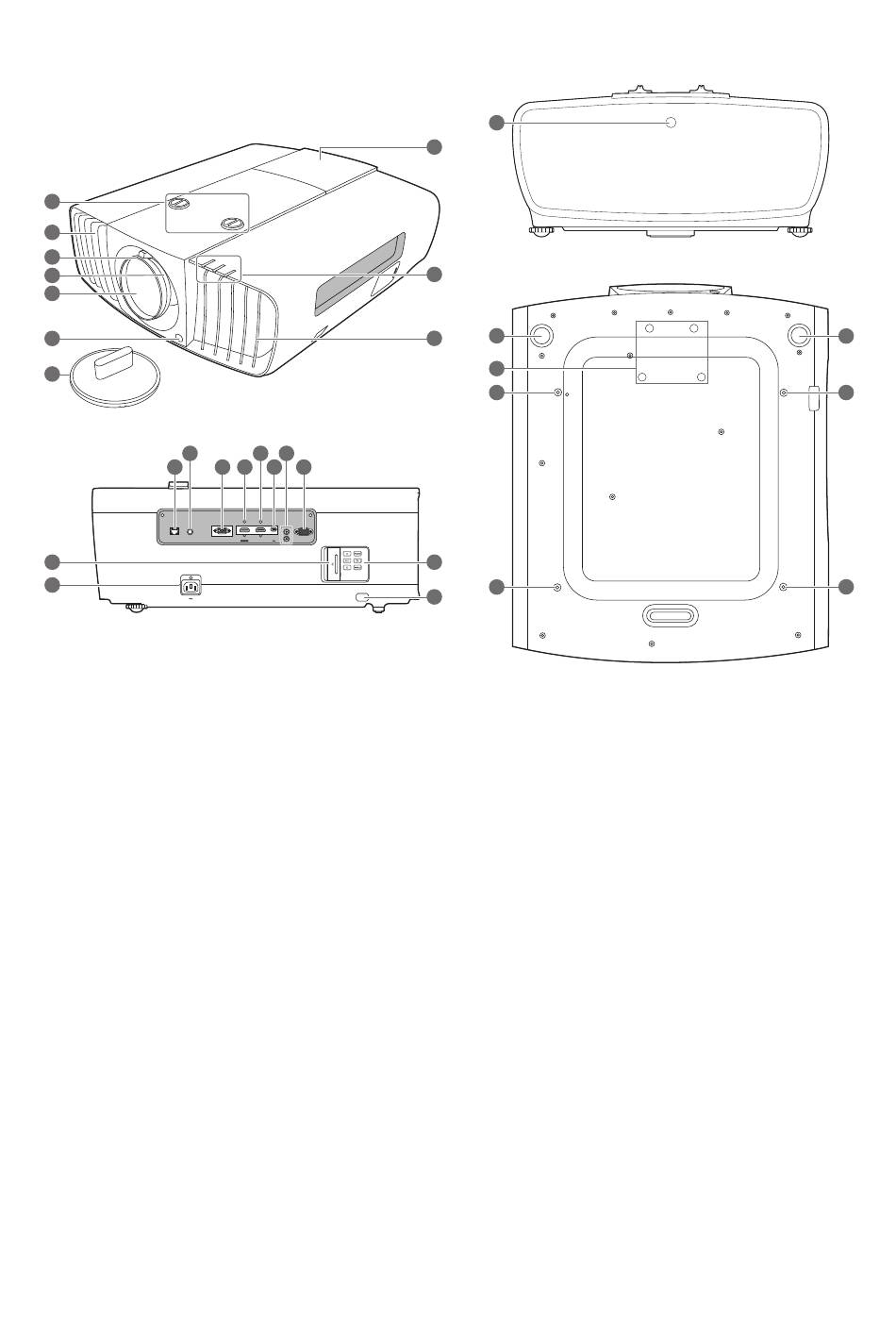

1. Knoppen voor aanpassen van de
lensverschuiving (LINKS/RECHTS,
OMHOOG/OMLAAG)
2. Ventilatie (warme lucht uit)
3. Focusring
4. Zoomring
5. Projectielens
6. IR-sensor voor afstandsbediening
7. Lensklep
8. Lampdeksel
9. POWER-indicator/TEMP
(waarschuwingslampje
temperatuur)/LAMP-indicator
(Zie
Indicatoren op pagina
10. Ventilatie (koele lucht in)
11. RJ45 lan-ingang
12. IR-IN-aansluiting
Gebruiken in combinatie met een
IR-extenderkabel voor een betere
signaalontvangst van de afstandsbediening.
8
Inleiding
15 17
13
14
16
18
12V
TRIGGHER
1
P C
-
-
HDMI 1
HDMI 2
USB MINI B
2
RS 232
HDCP 2.2
40.)
6
8
9
23
10
24
25
21
25
22
13. RGB (pc)-signaalingang
14. HDMI-ingang (versie 2.0) en bevestigingspunt
voor de kabelbinder
15. HDMI-ingang (versie 1.4a) en bevestigingspunt
voor de kabelbinder
16. Usb-mini-B-poort
17. 12 VDC-uitgangen
Activeert externe apparatuur, zoals een
elektrisch scherm of lichtbesturing, enz.
18. RS-232-besturingspoort
(9600 baud-ratio)
19. Klep voor extern besturingspaneel
20. Wisselstroomaansluiting en bevestigingspunt
voor kabelbinder
21. Extern besturingspaneel
(Zie
Bedieningselementen en functies op
pagina
9.)
22. Sleuf voor Kensington-vergrendeling
23. Verstelvoetjes
24. Anamorfische lensopeningen
25. Gaten voor plafondmontage
23
25
25
