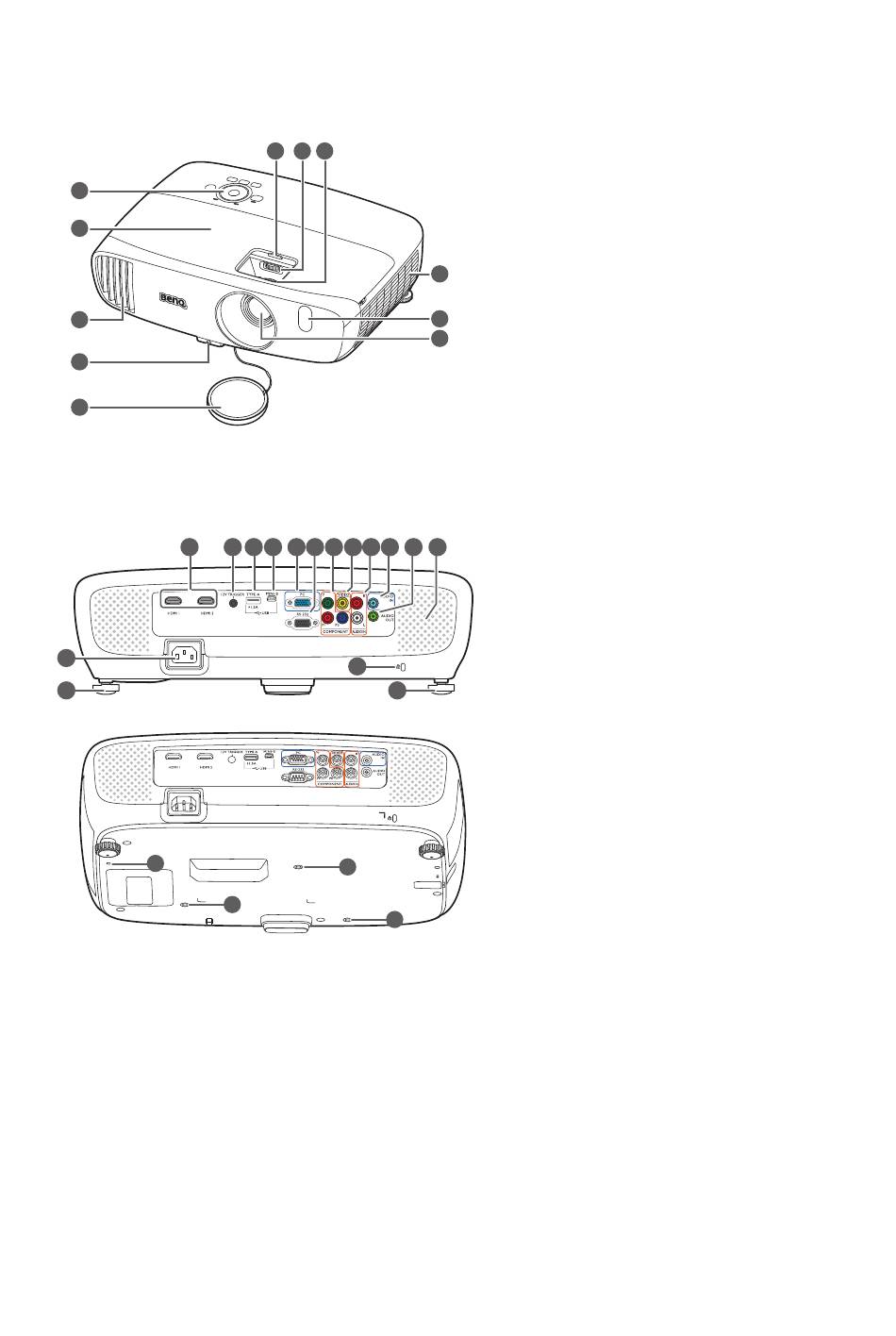

Buitenkant van de projector
Voorkant en bovenkant
1
2
3
4
5
Achterkant en onderkant
Zie
Aansluiten van videoapparatuur
over de aansluitingen.
12
24
25
28
8
Overzicht
6
7
8
voor details
13
14 15 16
17
18
19 20
21 22 23
26
25
27
27
27
1. Bedieningspaneel (zie
voor details.)
2. Lampdeksel
3. Ventilatie (warme lucht uit)
4. Verstellerknop
5. Lensklep
6. Lensnisklep
7. Lensverschuivingswiel
9
8. Focus- en zoomringen
9. Ventilatie (koele lucht in)
10
10. IR-sensor voorkant
11
11. Projectielens
12. Hdmi-ingangen
13. 12 VDC-uit-aansluiting
Activeert externe apparatuur, zoals een elektrisch
scherm of lichtbesturing, enz.
14. Usb-type-A-poort
Laadt de ontvanger van de draadloze FHD-kit
(optie) op.
15. Usb-mini-B-poort
Voor onderhoud.
16. RGB (pc)-/componentvideo (YPbPr/
YCbCr)-signaalingang
17. RS-232-besturingspoort
In combinatie met een pc of geautomatiseerde
thuisbioscoop.
18. Component Video-ingangen (RCA)
Ondersteuning voor Y/P
videosignaal.
19. Video-ingang
20. Audio-ingangen (L/R)
21. Audio-ingang
22. Audio-uitgang
23. Luidsprekerrooster
24. Aansluiting netsnoer
25. Achterste verstelvoetjes
26. Sleuf voor Kensington-slot
27. Gaten voor plafondmontage
28. Montageopening van draadloze FHD-kit
Besturingspaneel
/P
of Y/C
/C
B
R
B
R
