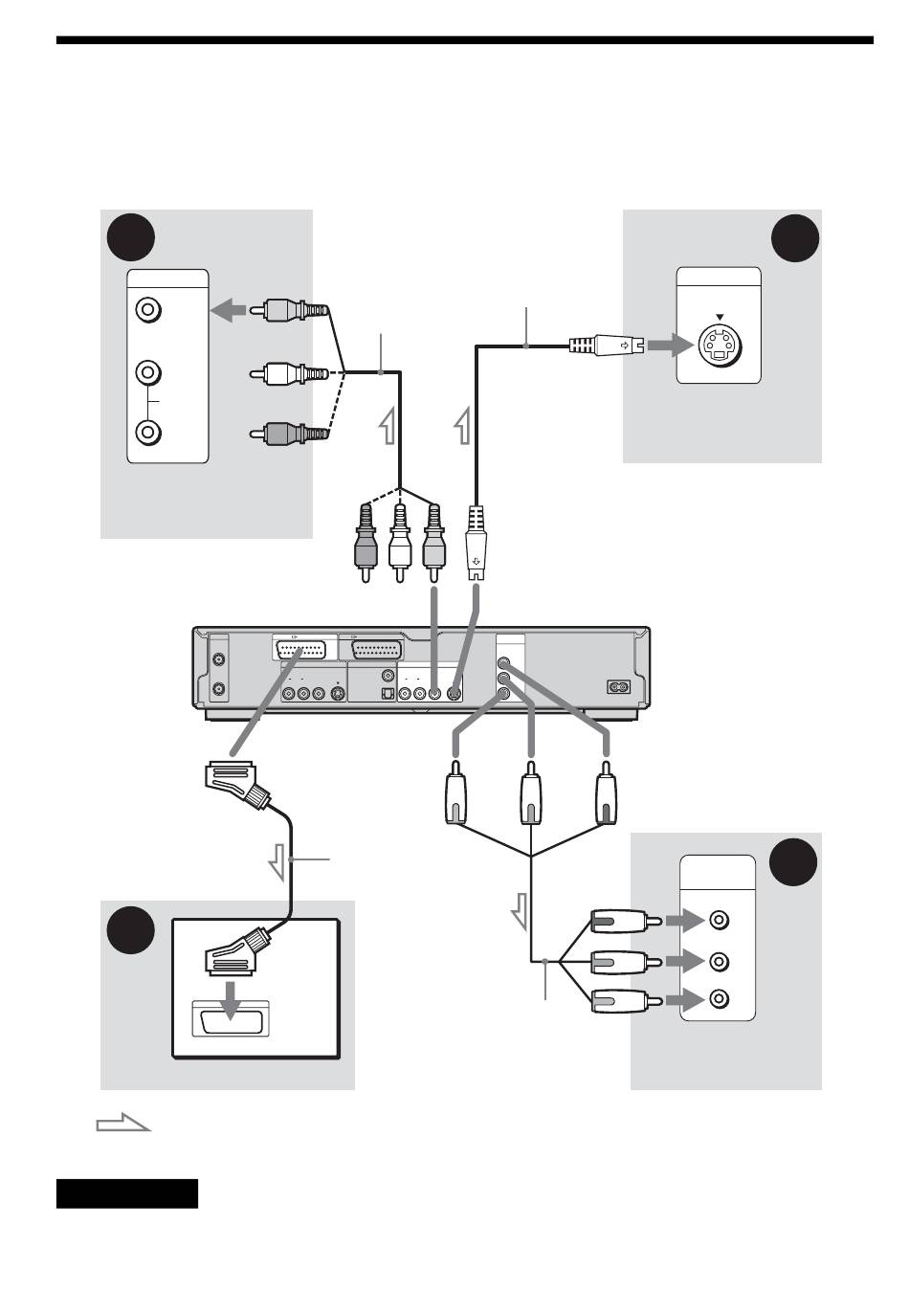

Stap 3: Videokabels aansluiten
Selecteer één van de patronen A tot en met D, afhankelijk van de ingang op de televisiemonitor,
projector of AV-versterker (receiver). Als u dit doet, kunt u beelden bekijken. Audio-aansluitingen
worden beschreven bij "Stap 4: Audiokabels aansluiten" (pagina 17).
B
INPUT
VIDEO
L
AUDIO
R
Televisie, projector of
AV-versterker (receiver)
A
TV
: Signaalverloop
Opmerking
Verbind recorder en televisie niet met meer dan één soort videokabel tegelijk.
14
Audio-/video-kabel
(meegeleverd)
naar LINE 2 OUT (VIDEO)
AERIAL
LINE 1 - TV
LINE 3 / DECODER
IN
LINE 4 IN
DIGITAL OUT
COAXIAL
R
AUDIO
L
VIDEO
S VIDEO
PCM/DTS/MPEG/
DOLBY DIGITAL
OPTICAL
OUT
Naar LINE 1 – TV
SCART kabel (niet
meegeleverd)
S-videokabel
(niet meegeleverd)
(geel)
naar LINE 2 OUT (S VIDEO)
COMPONENT
VIDEO OUT
Y
LINE 2 OUT
P
/ C
B
B
R
AUDIO
L
VIDEO
S VIDEO
P
/ C
R
R
(groen)
(rood)
(blauw)
Component video-kabel
(niet meegeleverd)
C
INPUT
S VIDEO
Televisie, projector of
AV-versterker (receiver)
DVD recorder
~
AC IN
naar COMPONENT
VIDEO OUT
D
COMPONENT
VIDEO IN
Y
(groen)
P
/C
B
B
(blauw)
P
/ C
R
R
(rood)
Televisie, projector of
AV-versterker (receiver)
