voorzijde van de machine
1.
Functiepaneel
2.
Stekeraansluiting afstandsbediening
3.
Stekeraansluiting van TIG-toorts
4.
Aansluitnippel voor beschermgas en
stroom voor TIG-toorts
5.
(+) Stekeraansluiting
6.
(–) Stekeraansluiting
De markering van (+/–) pool is op de
voorkant van de machine aangegeven.

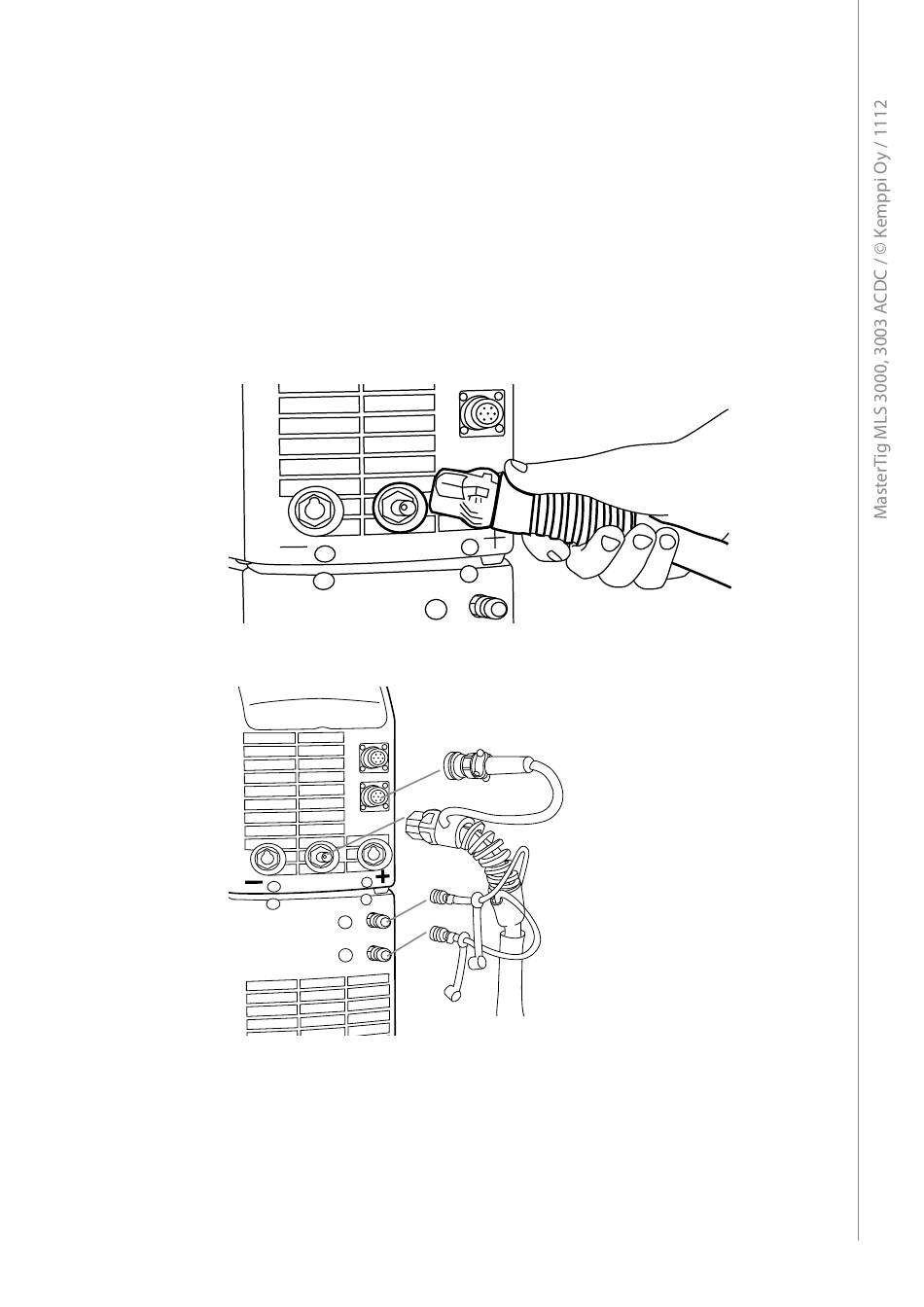

installatie van een luchtgekoelde toorts
installatie van een watergekoelde toorts
Sluit de rode waterslang aan op de bovenste connector en sluit de blauwe waterslang aan op de
lagere connector.
achterkant
1.
Hoofdschakelaar
2.
Snelkoppeling voor gas
NL
5
