Monteren
VEGAPULS 61 • Profibus PA
3
Monteren
3.1
Montagevoorbereidingen montagebeugel
De optionele montagebeugel is bedoeld voor de bevestiging van de
radarsensor boven open containers of kanalen. Deze is geschikt voor
wand-, plafond- of steunmontage. De beugel wordt los meegeleverd
en moet voor de inbedrijfname met de drie inbusbouten M5x10 en de
veerringen op de sensor worden geschroefd. Max. aandraaimoment
zie hoofdstuk "Technische gegevens". Benodigde gereedschap:
inbussleutel grootte 4.
Voor het aanschroeven zijn twee varianten mogelijk. Afhankelijk van
de gekozen variant kan de sensor als volgt in de beugel worden
gedraaid:
•
Eenkamerbehuizing
– 180° traploos
– in drie stappen 0°, 90° en 180°
•
Tweekamerbehuizing
– 90° traploos
– in twee stappen 0° en 90°
3.2
Montage-instructies
1. Afstand van de tankwand > 200 m, de antenne moet > 10 mm in
de tank steken.
> 200 mm
(7.87")

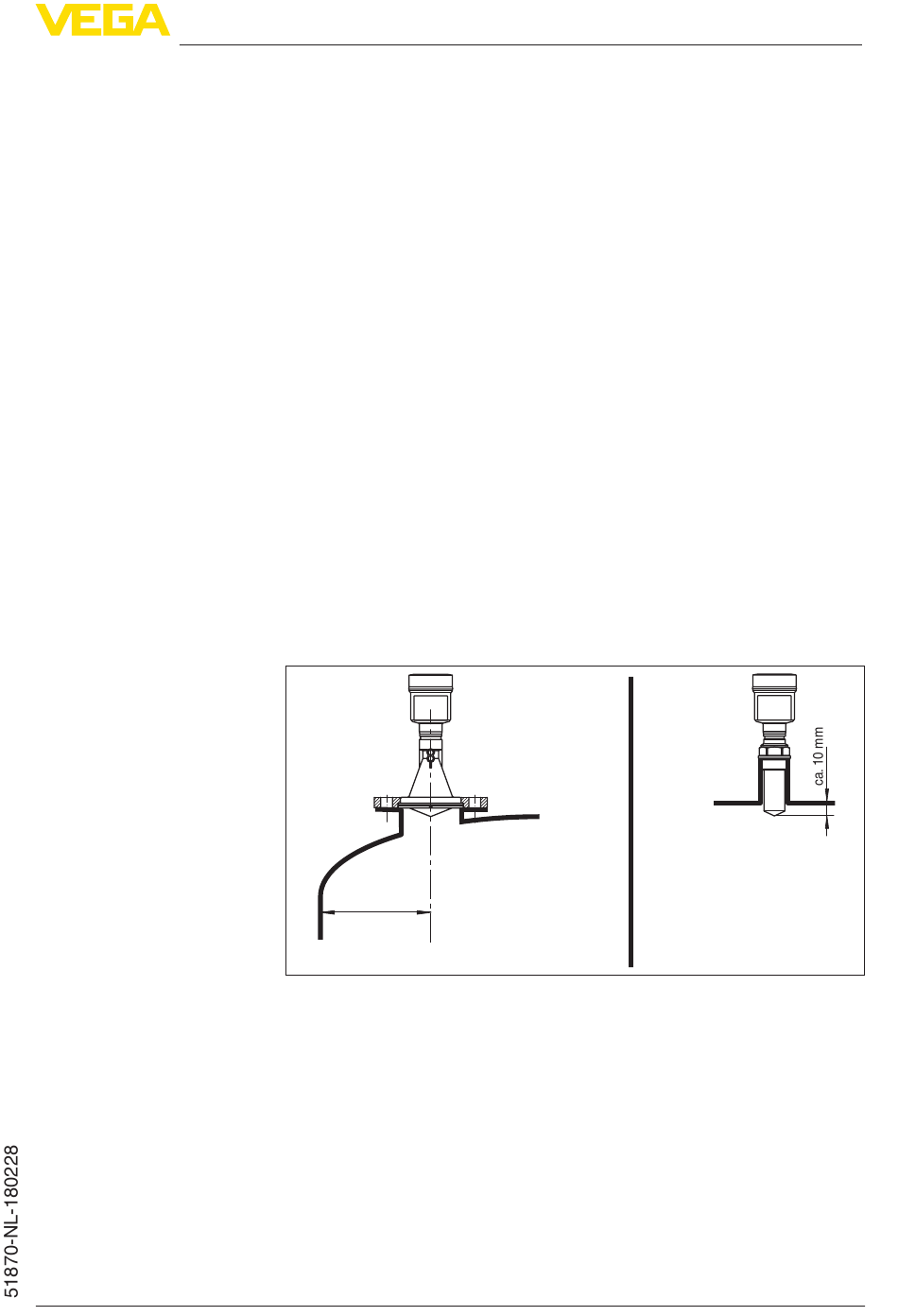

Fig. 1: Afstanden van de antenne tot de tankwand/tankdak
2. Minimale diameter sokuiteinde afhankelijk van de soklengte
aanhouden
Meer informatie zie hoofdstuk "Monteren".
3 Monteren
7
