Isolatie
voorkant
kamer
Isolatie
zijkant
kamer
MS

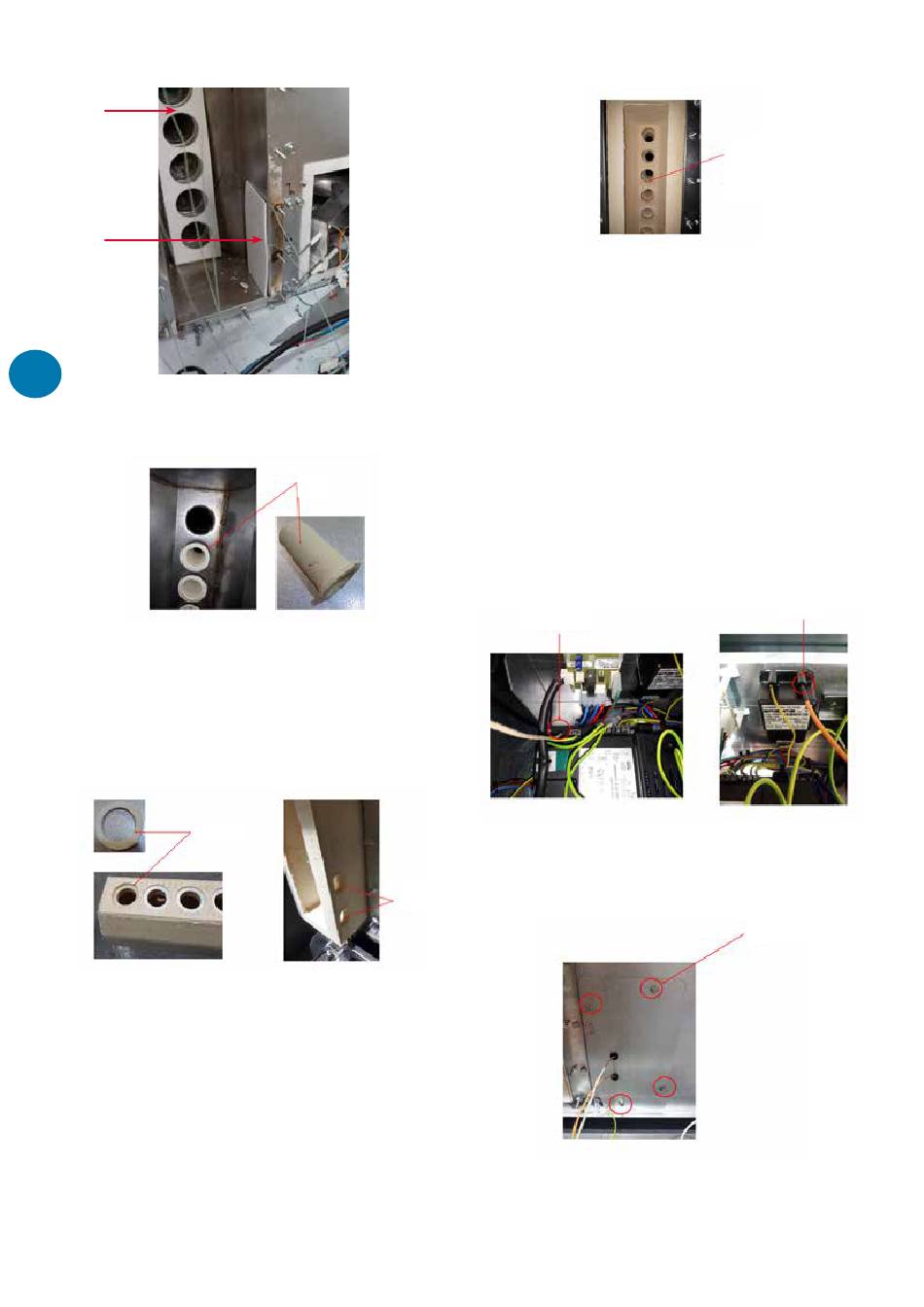

12. De buisinzetstukken zijn nu toegankelijk en
kunnen uit de buizen worden gehaald.
13. Plaats de vervangende buisinzetstukken,
afstandspakkingen voor de buisinzetstukken
en kamerisolatie terug en let erop dat
de kamerisolatie correct georiënteerd is,
zodat de uitsparingen op de positie van de
brandersonde vallen.
Afstandspakking
buisinzetstuk
14. Controleer of de buisinzetstukken in de
overeenkomstige uitsparing aan de voorkant
van het isolatieblok van de kamer passen en
trek ze voorzichtig naar de kamerisolatie toe.
Zorg ervoor dat er geen spleten zitten tussen
de kamerisolatie en de buisinzetstukken.
Per buisinzetstuk zijn maximaal drie
afstandspakkingen nodig.
Paginanr 38 van 52 Reznor, Photon, installatiehandleiding, NL 2021-06, D301336 Iss 0
Buisinzetstukken
Sonde-
uitsparingen
15. Plaats de brandersondes terug. Controleer de
toestand van de pakking van de sondebeugel
en vervang deze indien nodig.
16. Vervang de branderpakking indien nodig.
17. Plaats in omgekeerde volgorde terug.
18. Volg de start- en inbedrijfstellingsprocedures.
Reiniging en vervanging van
brandersondes
1. Maak de vonk- en vlamvoedingskabels
los van de ontstekingstransformator en
ontstekingsregelaar.
Vlamdetectiesonde
2. Draai 4 bevestigingen los met een 10 mm
sleutel om het sondetoegangspaneel te
verwijderen.
3. Eenmaal verwijderd, schroeft u de 2
Geen spleet tussen
buisinzetstuk en
kamerisolatie
Vonksonde
Bevestigingen
sondetoegangspaneel x4
