Metacon-Next B.V.
RGS EW 60/90/120 (UNP CONSOLE)
12-08-2022
Gebruikershandleiding
art. nr: 89030
Rev: 4
Stap 4a: Voorbereiding montage pantser + buis
Ontvet de astappen en olie deze in voor dat de lagers er op worden gemonteerd.
Schuif de afrolbeveiliging met de juiste draairichting over de astap met spie.
LET OP: Controleer of de afrolbeveiliging niet geblokkeerd is. Indien dit wel het geval is
moet dit worden hersteld! Zie informatieblad afrolbeveiliging voor nadere instructies.
Plaats aan de andere zijde het lager over de astap.
Draai 1 borgschroef van het lager hand vast om afschuiven te voorkomen.

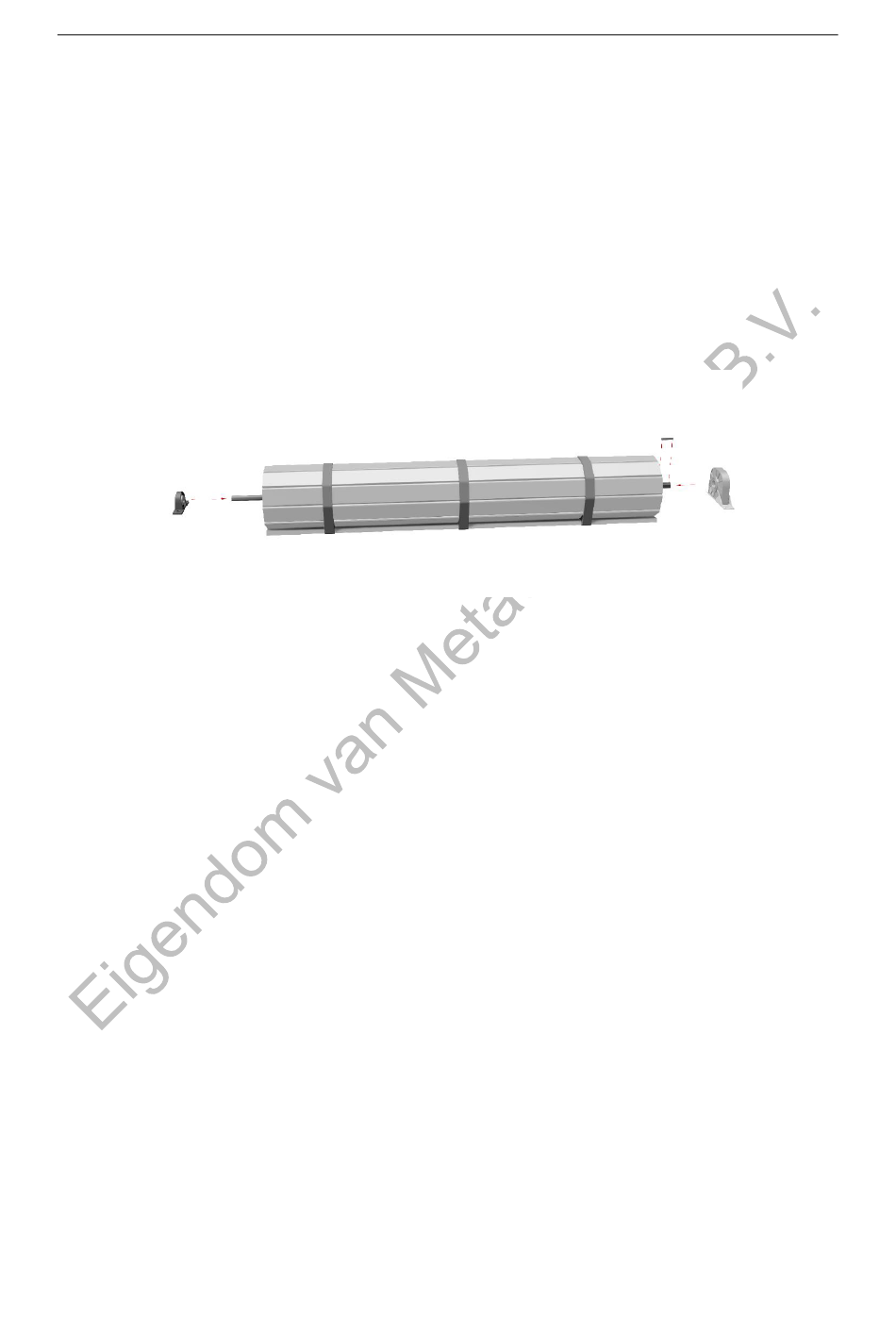

Opmerking: Onderstaande afbeelding is voor een situatie met aandrijving links.
Stap 4b: Montage pantser + buis
Plaats de lepels van de heftruck op +/- 1/3 van de breedte van het pantser (hiervoor is
e
mogelijk een 2
heftruck nodig), let op mogelijke ondersteuningspunten welke op het pallet
zijn gemarkeerd. Breng het geheel omhoog met de juiste hefmiddelen. Positioneer de lagers
boven de consoles en laat gecontroleerd zakken.
LET OP: Controleer of de afrolbeveiliging niet geblokkeerd is. Indien dit wel het geval is
moet dit worden hersteld! Zie informatieblad afrolbeveiliging voor nadere instructies.
14
