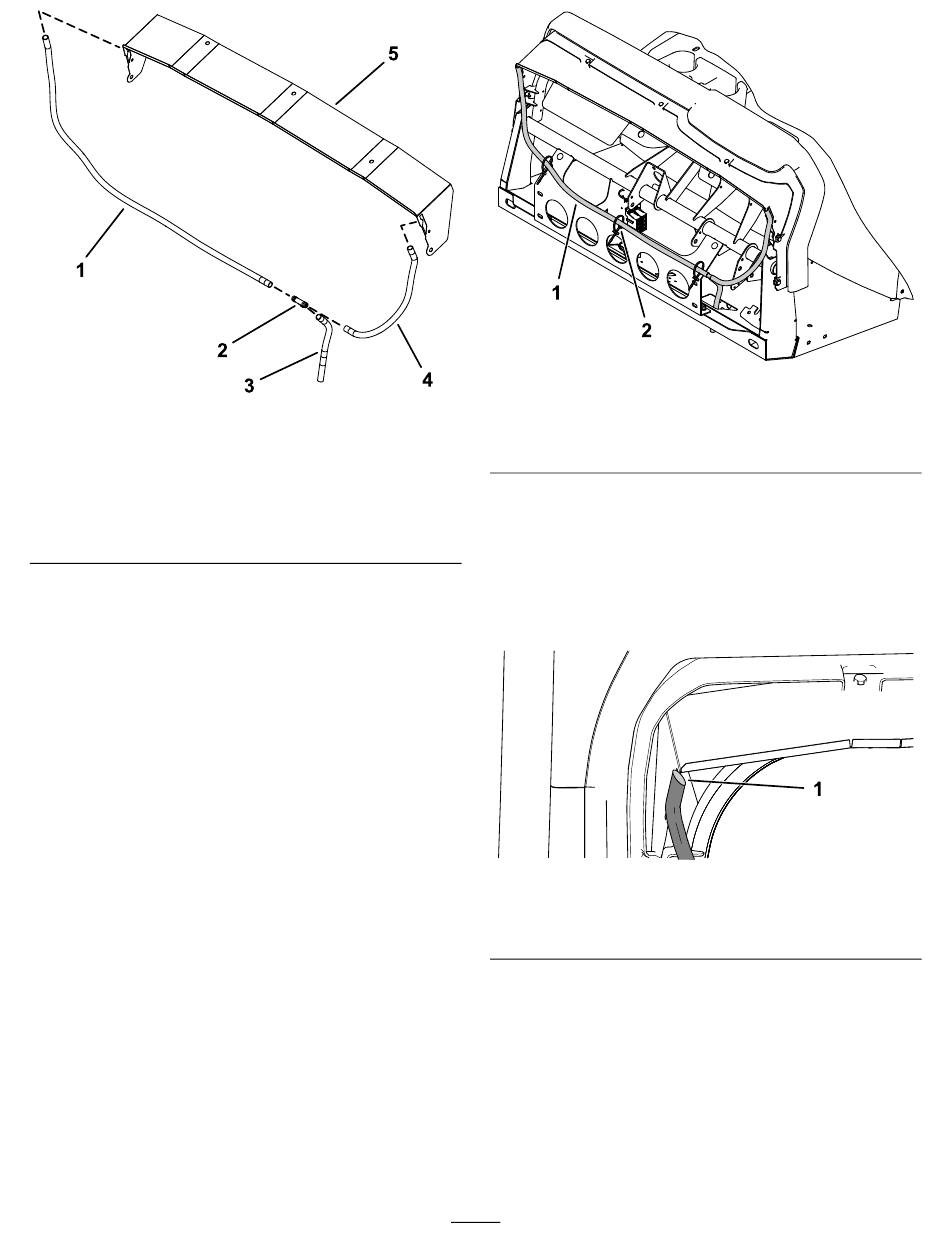

Figuur 58
1. Doorzichtige buis
passagierszijde — 122
cm
2. T-fitting
3. Doorzichtige buis vloer —
33 cm
5.
Leid de aangesloten doorzichtige buis vanaf de
passagierszijde omlaag door de vloerplaat (met
het koppelingspedaal) naar de bestuurderszijde
van de machine
(Figuur
6.
Bevestig de aangesloten doorzichtige buis met
de 3 magneetbevestigingen voor kabelbinders
en 3 kabelbinders
4. Doorzichtige buis
bestuurderszijde — 43
cm
5. Goot
59).
(Figuur
59).
g245855
1. Aangesloten en geleide
buizen
7.
Knijp de uiteinden van de doorzichtige buis
samen en snij deze af in een hoek van 45°
(Figuur
60).
8.
Lijn de doorzichtige buis uit met de onderkant
van de goot, zodat het bovenste deel van de
hoek aan de buitenkant van de machine zit;
monteer de buis
1. Buis doorgesneden in een hoek van 45° en gemonteerd
aan de onderrand van de goot
20
Figuur 59
2. Kabelbinders en
magneetbevestigingen
voor kabelbinders
(Figuur
60).
Figuur 60
g245856
g246160
