Opmerking; Indicatie Schakeltoestand; Straling Aan - Vega Vegasource 35 Handleiding
Stralingsbronhouder
Verberg thumbnails
Zie ook voor VEGASOURCE 35:
- Producthandleiding (36 pagina's) ,
- Aanvullende handleiding (28 pagina's)
Inhoudsopgave
4 In bedrijf nemen
4
1

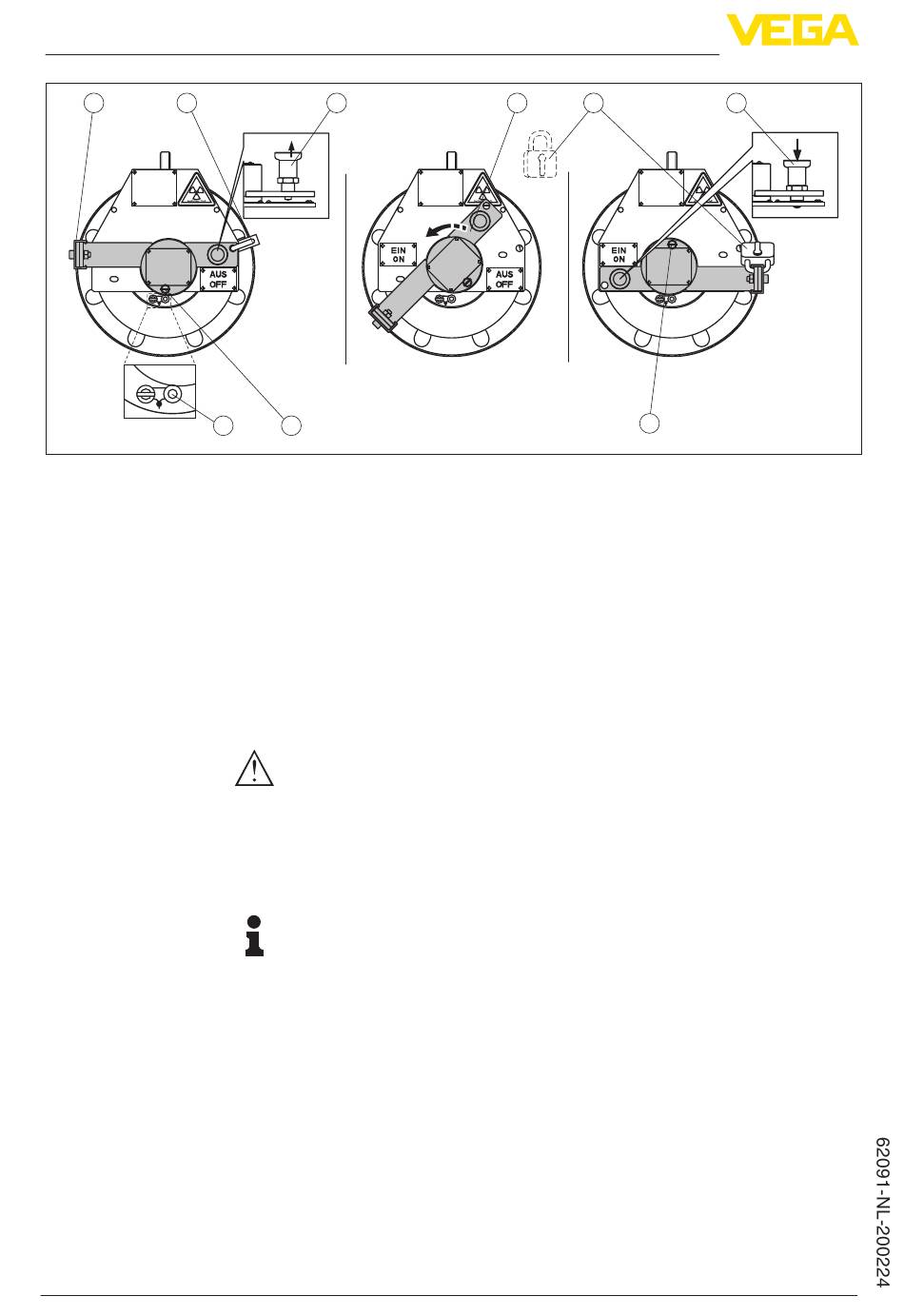

Fig. 12: Inschakelen van de straling - VEGASOURCE 35 uitvoering B
1
Hangslot
2
Borgschroef
3
Fixeerpen
4
Borgbeugel
5
Borgpen
6
Draaibeugel
Indicatie schakeltoestand
22
3
5
2
Uitgangssituatie: bronhouder bevindt zich in de UIT-stand
•
Hangslot verwijderen (1)
•
Borgschroef (2) losdraaien
•
Fixeerpen (3) uittrekken
Waarschuwing:
Borgbeugel (4) niet verwijderen. Verzegeling niet verwijderen.
Verzegelde borgpen (5) niet indrukken. Verdraaien van de eenheid
via het borgpen (5) zorgt voor verplaatsen van de stralingsbron in de
uitnamepositie.
•
Draaibeugel (6) 180° linksom draaien
Opmerking:
De actuele schakeltoestand wordt door het zichtbare schild (AAN -
ON resp. UIT - OFF) weergegeven. Het andere schild wordt door de
draaibeugel (6) bedekt.
•
Fixeerpen (3) in de schakelstand AAN - ON laten vallen. Let op
correct vastklikken.
•
Hangslot (1) op de daarvoor bedoelde positie op de borgbeugel
(4) bevestigen, tot deze weer nodig is
•
Borgschroef (2) vastschroeven
Straling AAN
Het schild AAN - ON is zichtbaar. De markeringspijl wijst naar AAN -
ON.
6
1
180°
VEGASOURCE 35 • Stralingsbronhouder
