6. Draai de borgmoer vast om de afstelling te borgen.
7. Zet de motor af.
8. Plaats de motorbescherming terug en breng de stoel
omlaag.
9. Haal de kriksteunen weg en laat de machine neer op
de grond. Maak een proefrit met de machine om
er zeker van te zijn dat deze niet beweegt als het
tractiepedaal in de neutraalstand staat.
De interlockschakelaar van de
tractie afstellen
1. Stel de transmissie af voor de neutraalstand; zie
Tractieaandrijving afstellen voor de neutraalstand.
2. Zorg er met behulp van de pomphefboom voor dat
alle onderdelen onbelemmerd werken en zich op de
juiste plaats bevinden.
3. Draai aan de stelschroef totdat de elektrodenafstand
1,5 mm ± 0,8 mm bedraagt (Figuur 21).
4. Controleer of de interlockschakelaar goed
functioneert.
Pedaal voor vooruitstand
afstellen
Het pedaal voor de vooruitstand moet worden afgesteld
als de contramoeren op de regelstang los zijn of als het
pedaal is verwijderd.
1. Parkeer de machine op een horizontaal vlak, zet de
motor af en stel de parkeerrem in werking.
2. Zorg ervoor dat de pomp zich in de neutraalstand
bevindt.
3. Draai de contramoeren op de regelstang los
(Figuur 22).
4. Druk de achterkant van het pedaal omlaag tot het
pedaal contact maakt met de voetsteun.
5. Stel de contramoeren af zodat de pomp een volledige
slag kan maken met een kleine speling tot de
regelstang op het moment dat het pedaal helemaal
omlaag is.

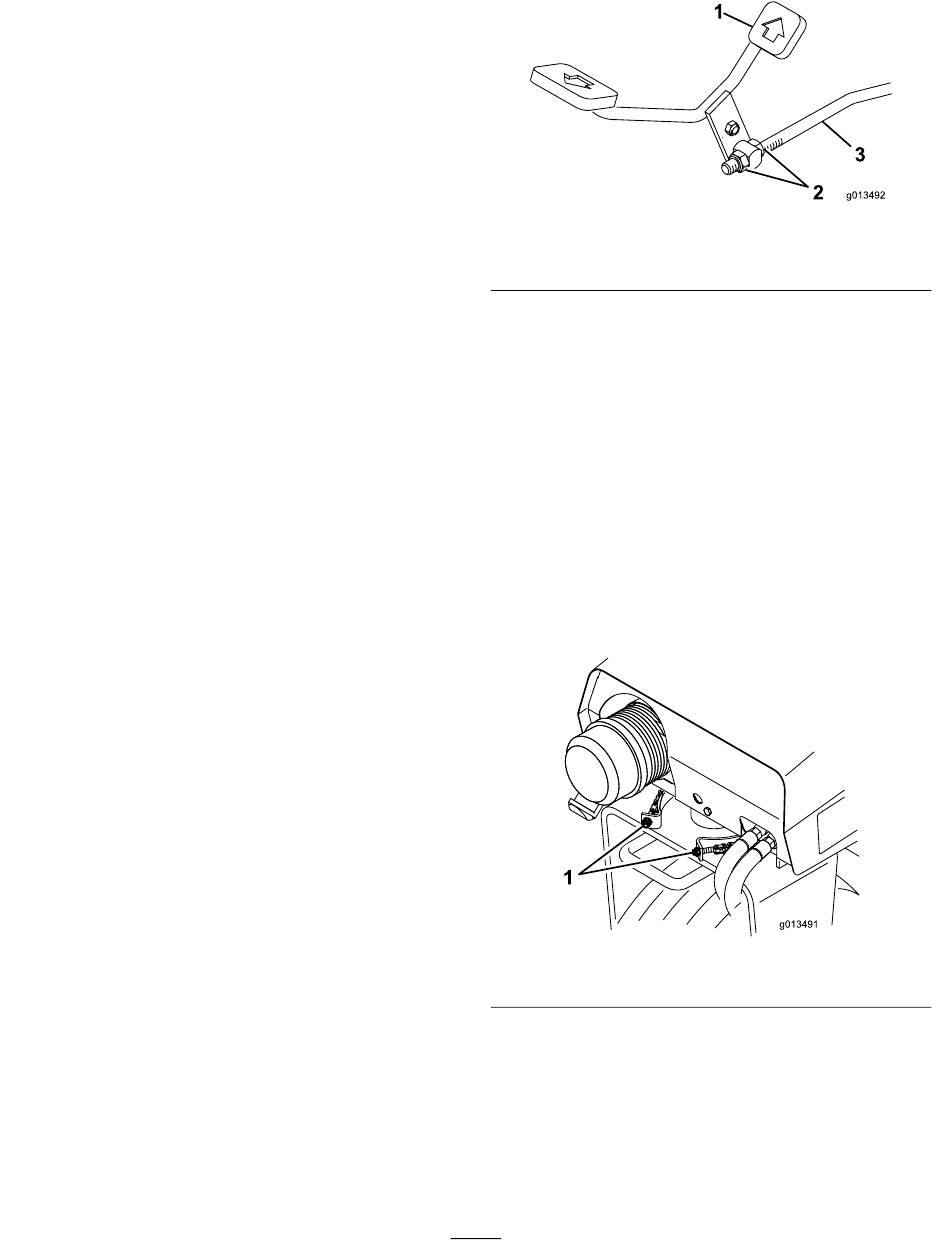

1. Pedaal
2. Contramoeren
De stuurketting afstellen
Omdat de ketting en het kettingwiel blootstaan aan
opspattend zand van het voorwiel, moeten deze
regelmatig op slijtage worden geïnspecteerd. Als de
ketting of het kettingwiel is versleten, moeten beide
onderdelen worden vervangen.
1. Plaats het voorwiel zo, dat het recht naar voren wijst
2. Stel de borgmoeren af totdat de ketting aan beide
zijden van het kettingwiel strak staat (Figuur 23).
3. Draai het stuurwiel volledig naar links en volledig
naar rechts om te controleren of de ketting niet te
lang of te kort is. Indien nodig afstellen.
1. Stelmoeren
29
Figuur 22
3. Regelstang
Figuur 23
