5.
De radiogateway bedraden
De radiogateway is bevestigd.
De lijnen naar de installatielocatie zijn geïnstalleerd.
Houd twee kabelbinders (breedte max. 4,6 mm) bij de hand.
Houd een platte schroevendraaier van 2,5 mm bij de hand.
1.
2.
3.
4.
5.
6.
7.
Opmerking!
i
Sluit het batterijpakket pas aan wanneer u klaar bent om de radiocel in gebruik te nemen.
De behuizing sluiten:
1.
2.
3.
P
Als u de behuizing wilt openen, voert u bovenstaande stappen in omgekeerde volgorde uit.

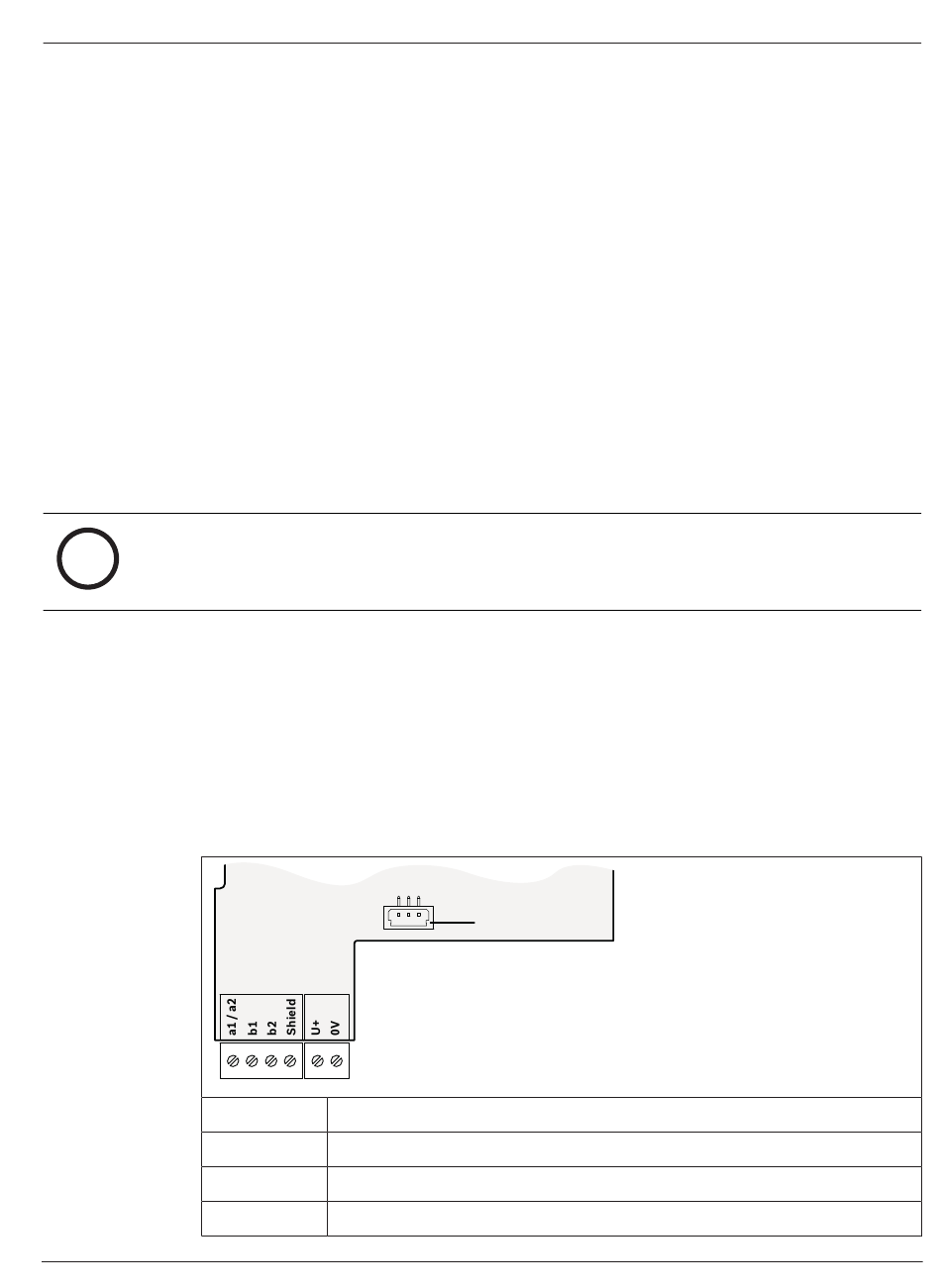

Aansluitklem
a1/a2
b1
b2
Afscherming
Bosch Sicherheitssysteme GmbH
Monteer de achterkap (6), zonder batterijpakket, op een vlakke ondergrond met twee
schroeven (Ø max. 3,6 mm) op de bevestigingspunten. Een schroef op het
bevestigingspunt is voldoende voor bevestiging in de behuizing.
Strip ongeveer 40 mm van elke aansluitkabel en ongeveer 7 mm van elke draad.
Plaats de aansluitkabels in de achterkap.
Sluit de aansluitkabels met de platte schroevendraaier aan op de klemmenblokken.
Sluit de klemmenblokken aan op de radiogateway.
Bevestig de aansluitkabels met de kabelbinders als trekontlasting (4).
Markeer de datum op het batterijpakket.
Plaats het batterijpakket en lijn de batterijkabel uit op de batterijaansluiting.
Plaats de kap van de behuizing (1) op de bovenrand van de achterkap (6).
Druk het slot (3) met een schroevendraaier in de behuizing en sluit de kap van de
behuizing (1).
Draai de schroef (2) aan met een Torx-schroevendraaier.
De gateway is gesloten.
LSN a1, inkomend/LSN a2, uitgaand
LSN b1, inkomend
LSN b2, uitgaand
Afscherming van de verbinding
