OBSERVER i
5.0 Functietest, gevoeligheidstest en kalibratie
De Observer i kan op verschillende manieren worden getest, op een fysieke afstand met de SB100
Ultrasone Bumptester en/of met de 1701 Test- en kalibratie-unit met levering van traceerbare test en
kalibratie.
5.1.

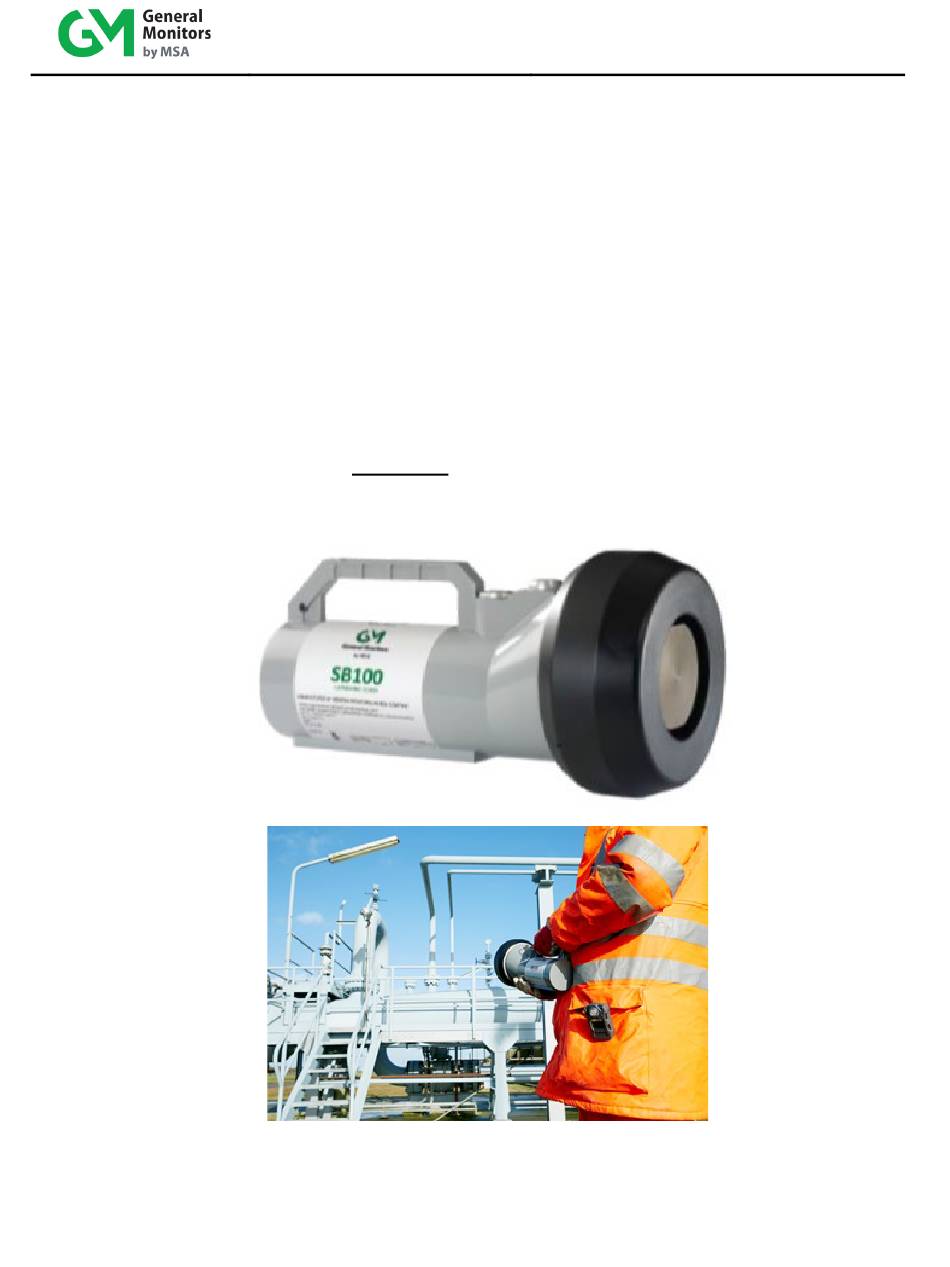

SB100 Ultrasone Bumptester
Voor een eenvoudige functietest van de Observer i kan de SB100 worden gebruikt voor een bumptest
van de UGLD's zonder dat fysiek contact met de detector nodig is. De SB100 verzendt een ultrasoon
akoestisch geluid en wanneer dit wordt gericht op de UGLD, zal dit geluid door de Observer i tot een
afstand van 18 meter worden opgepikt. De SB100 wordt herkend door de Observer i in de Enhanced
modus en een "T" verschijnt in het display van de Observer i. De analoge uitgang gaat gedurende 2
seconden naar 1,5 mA (3,5 mA HART standaard), vervolgens gedurende de vooringestelde
tijdvertraging naar 16 mA en ten slotte naar 20 mA. In deze fase zal de Observer i in ALARM zijn en
wordt het alarmrelais geactiveerd. Deze test is een functionele test van de Observer i, maar als de
voorschriften van de fabriek een traceerbare test en kalibratie vereisen, kan de 1701 Draagbare Test-
en Kalibratie-unit worden gebruikt.
49
