Motorloopdetectie
De converter heeft een unieke motorloopdetectie om een draaiende voertuig-
motor te kunnen detecteren. Hiermee wordt voorkomen dat de converter de
startaccu belast als de dynamo geen stroom levert.
De converter wordt ingeschakeld:
Als de motor draait en de voedingsspanning is >= (instelbaar) volt en een eventue-
le (instelbaar) minuten blokkering is voorbij.
Pin 1 input (als alternatief voor de motorloopdetectie
De converter kan ook worden ingeschakeld met een schakelaar of relaiscontact.
Inschakelen:
De converter wordt ingeschakeld:
Als pin 1 input >= 2 volt, en de voedingsspanning is >= (instelbaar) volt en een
eventuele blokkering is voorbij.
Belangrijk bij de installatie!
Eerst alle GND kabels in de installatie aansluiten op de converter, de accu's en
het chassis.
Dan pas de + kabels aansluiten.
Waarom? In de converter is alles aan GND gerefereerd.
Wanneer de twee + kabels worden aangesloten zonder GND, zorgt het
potentiaal verschil tussen de + aansluitingen voor ongecontroleerde en
onbeveiligde stromen!
Controleer altijd of de GND aansluiting op de middelste M8 aansluiting correct is
aangesloten.
De converter heeft geen ompoolbeveiliging!
Converter werking

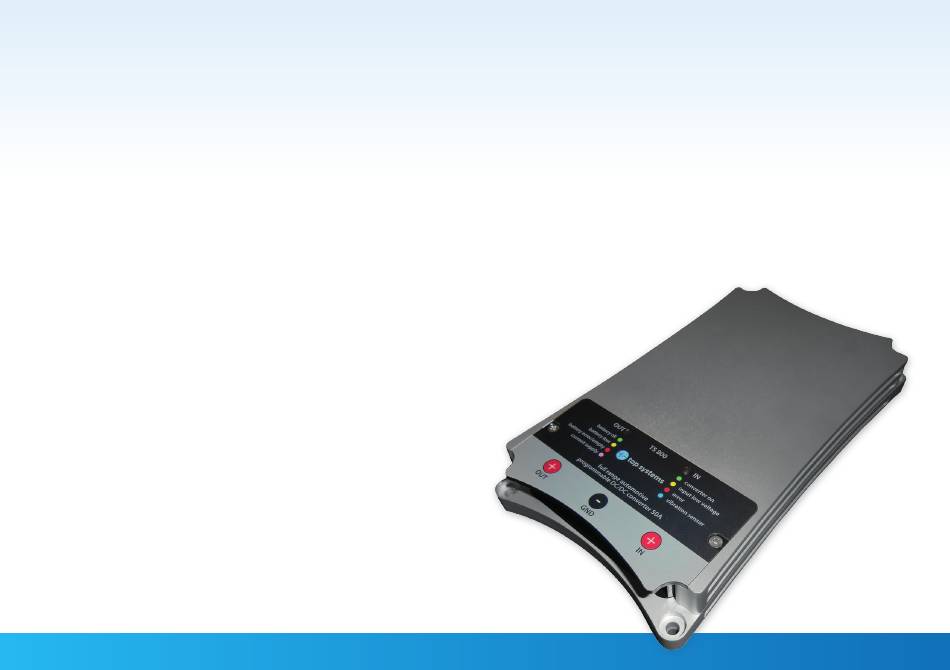

De TS800 converter werkt op basis van het buck/boost principe.
Dit betekent dat de ingangsspanning zowel hoger als lager mag zijn dan de
ingestelde uitgangsspanning.
De hoogte van de laadstroom blijft in beide situaties altijd volledig onder controle.
Een beknopt overzicht van mogelijke conversies:
- Input 10..16V naar Output 14.4V
- Input 10..30V naar Output 14.4V
- Input 12..30V naar Output 28.8V
TS 800
(stroom 0..50A)
(stroom 0..50A)
(stroom 0..25A)
Laadstroom begrenzing
De uitgangsstroom wordt bepaald door de volgende factoren:
Instelling:
De maximale gewenste laadstroom (0..50A) wordt via de USB
aansluiting ingesteld (met de Windows applicatie TSConfig).
Temperatuur:
Als de converter temperatuur in de buurt komt van de ingestel-
de maximum temperatuur wordt de laadstroom automatisch
begrensd waardoor de temperatuur nooit ontoelaatbaar hoog
wordt.
Ingangsstroom: Als de ingangsstroom hoger wordt dan de ingestelde maximum
waarde, wordt de laadstroom automatisch begrensd waardoor
de ingangstroom daalt.
Hiermee wordt voorkomen dat de startaccu/dynamo te zwaar
worden belast.
Ook is hiermee de keuze voor kabeldiameter en zekering
gemakkelijker te maken.
