Gebruikershandleiding
een triangel met asstomp,
n
een lagerhuis
n
een luchtbalg
n
een schokdemper.
n
De ophanging wordt bij het lagerhuis, de schokdemper en de luchtbalg aan de wiel-
kastconstructie bevestigd. De wielkast heeft een geringe breedte omdat de luchtbalg boven
de triangel is gepositioneerd. De asstomp heeft een trommelrem die m.b.v. een hefboom
wordt bediend.
1.2 Onderdelen

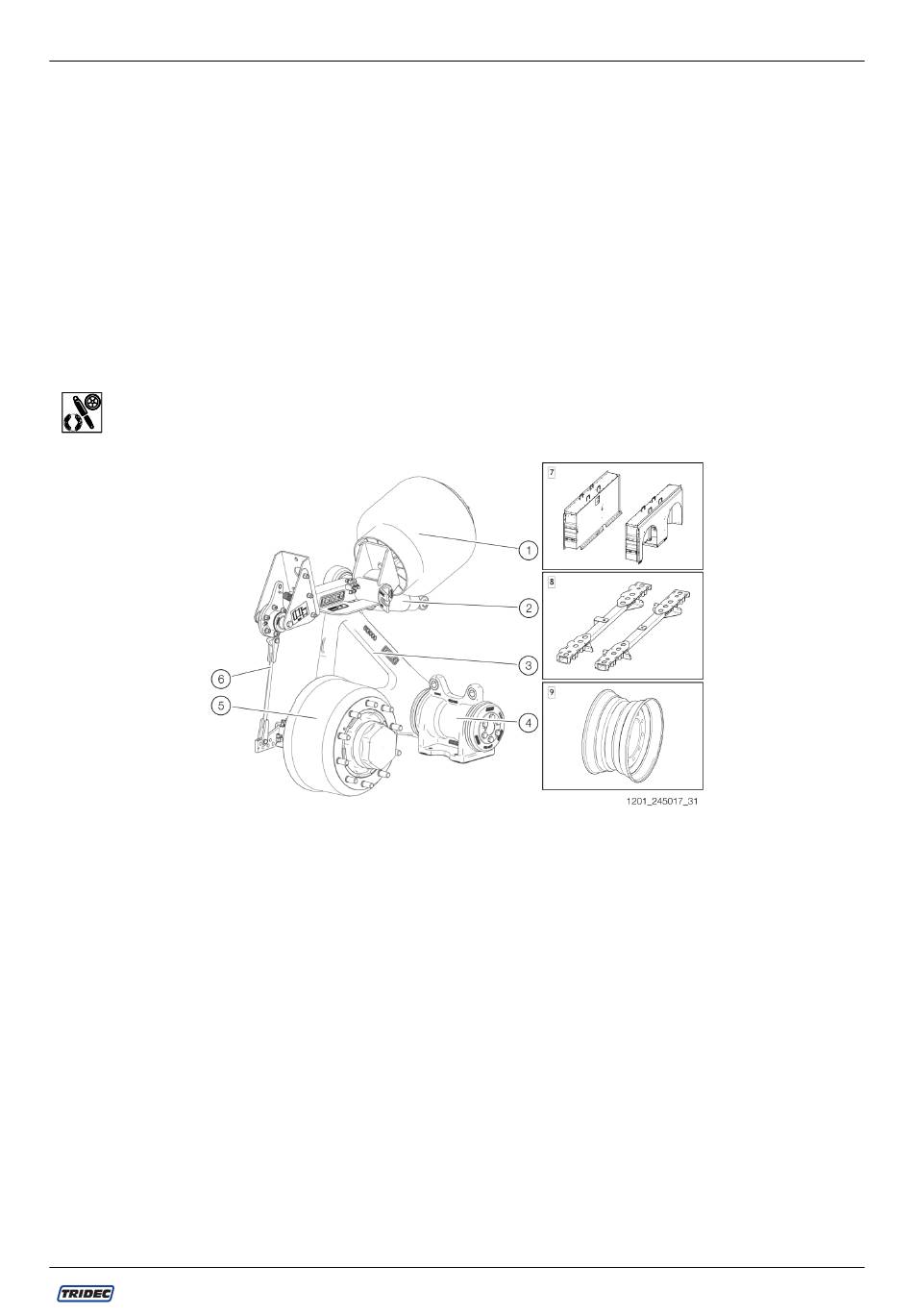

In de onderstaande afbeelding zijn de onderdelen weergegeven waaruit de LV-O is
opgebouwd.
Afb.1-2
1. Luchtbalg
2. Schokdemper
3. Triangel
4. Lagerhuis
5. Asstomp
Art. nr.: 162015 NL-1
6. Rembediening
7. Wielkast (optioneel)
8. Dwarsligger (optioneel)
9. Velg (optioneel)
4
1200 LV-O
Uitgave 06/2023
