Gebruikershandleiding
1000HS(ll)/1000HS(ck)
1.2 Werking
In het hiernavolgende is het werkingsprincipe van de verschillende HS-systemen beschreven.
Deze stuursystemen minimaliseren de bestreken baan van trekker-oplegger combinaties tijdens
het rijden van bochten. De stabiliteit tijdens rechtuitrijden wordt gerealiseerd, door de wielen con-
structief naloop ("caster") te geven.
1.2.1 HS..systeem

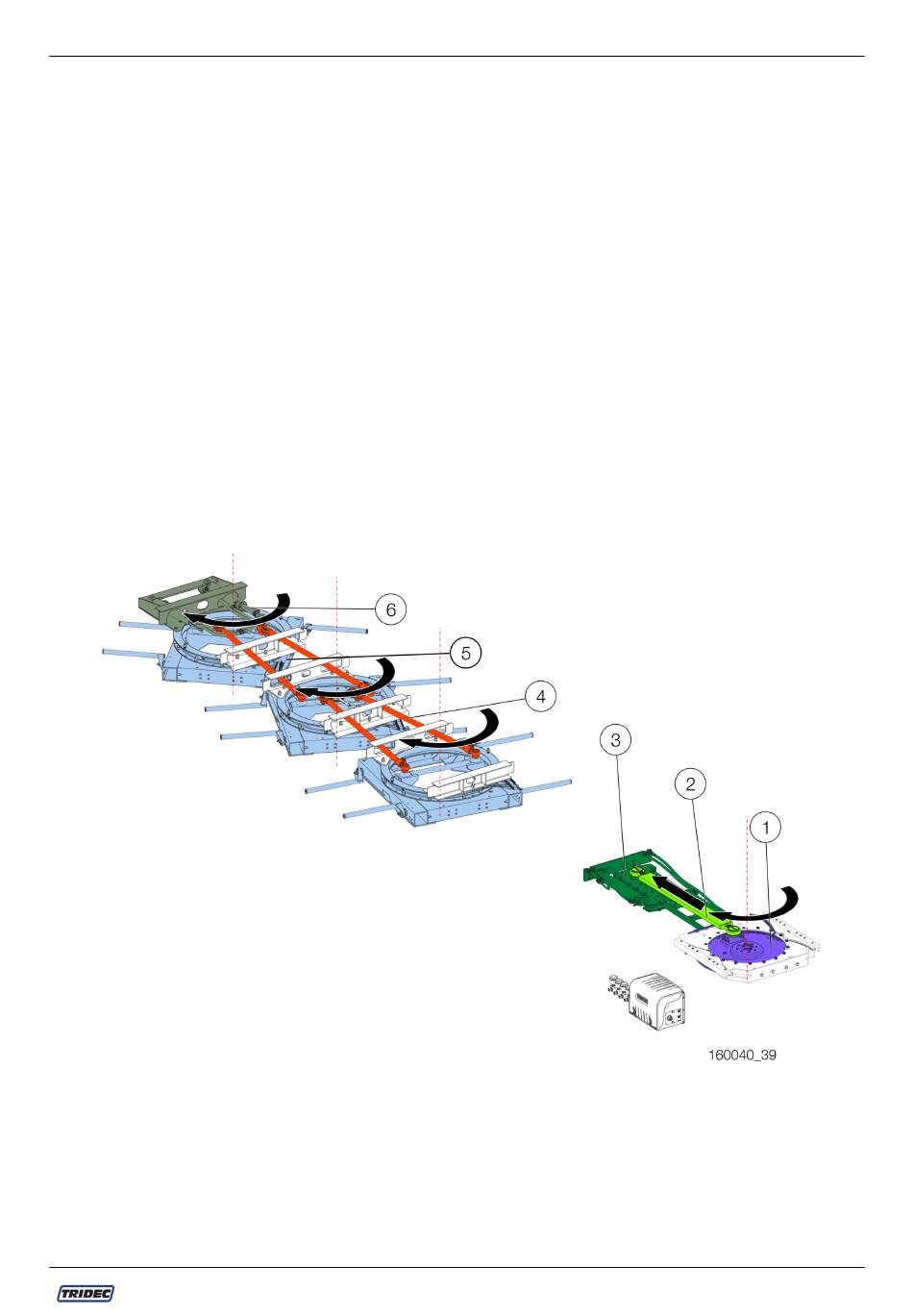

Zodra de aangekoppelde trekker een bocht naar rechts maakt, wordt de stuurkoker (2), door de
draaikrans (1) op het koppelingsplateau, naar achter geduwd. Het schuifstuk (3) van de overnemer
wordt weggeduwd waardoor de zuigerstangen van de cilinders in beweging komen. Afhankelijk
van de wijze waarop de cilinders op de oplegger zijn aangesloten, komen de zuigerstangen op de
oplegger in beweging. In dit geval beweegt de zuigerstang (6) uit de cilinder terwijl de zuigerstang
van de andere cilinder in de cilinder schuift. Het achterste asmontageframe (5) is verbonden met de
cilinders en draait rechtsom. De asmontageframes zijn met behulp van stuurstangen (4) aan elkaar
verbonden waardoor alle asmontageframes rechtsom draaien. Elk asmontageframe verdraait over
een andere hoek.
Afb.1-2
5
Art. nr.: 162012 NL-1
Uitgave 05/2020
