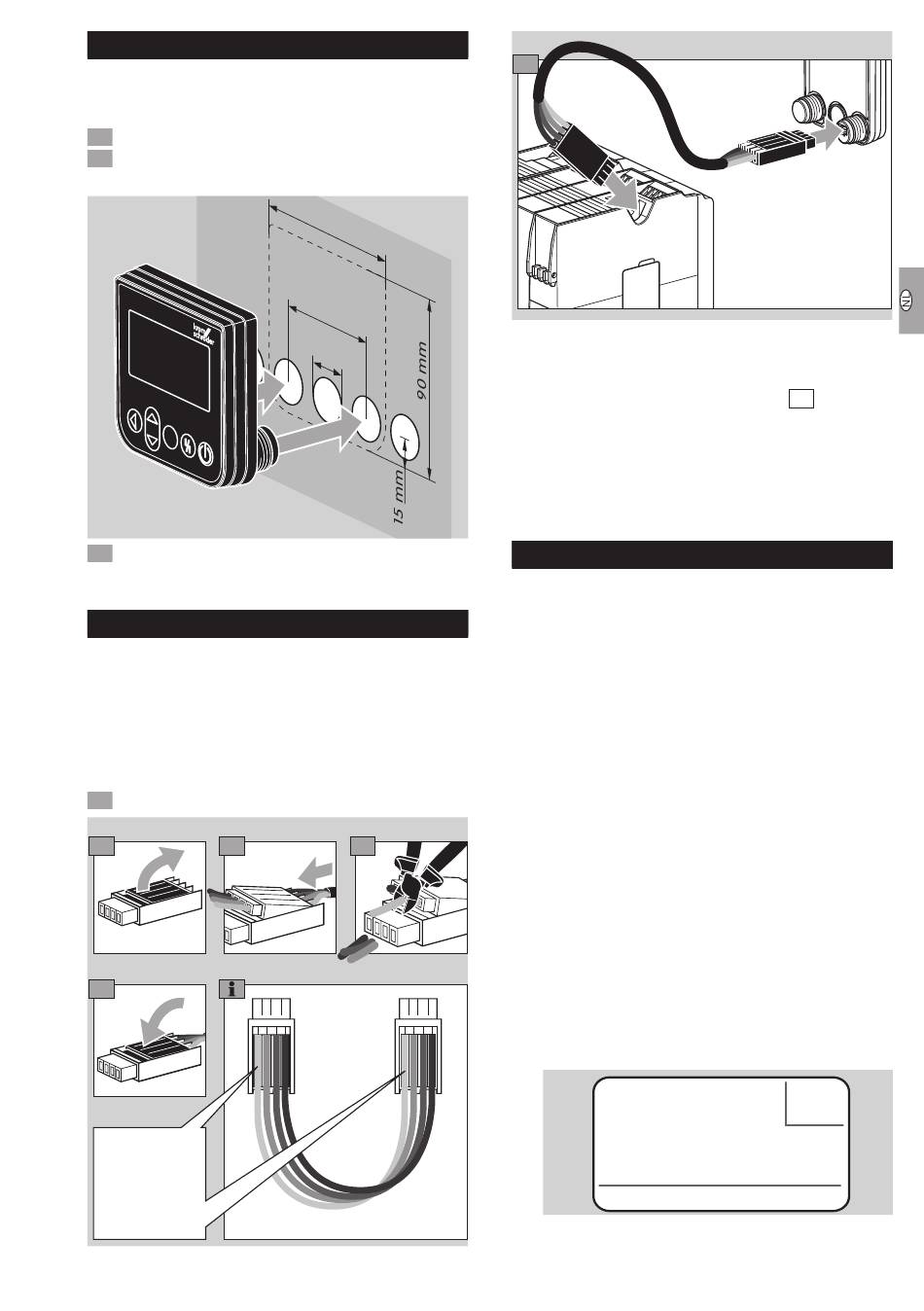

Inbouwen
▷ De schroefdraadhuizen van de OCU zijn passend
ontworpen voor een 22-mm-bevestigingsraster
in de schakelkastdeuren.
Moeren van de schroefdraadhuizen afschroeven.
De OCU aan frontzijde aan de schakelkastdeur
monteren.
O K
De moeren op de schroefdraadhuizen schroeven,
tot de OCU vast aan de deur zit.
Bedraden
▷ De OCU wordt via de twee meegeleverde stek-
kerdelen op de besturingseenheid aangesloten.
▷ Benodigde signaal- en stuurleiding:
max. kabellengte 10 m,
4-polig,
min. 0,25 mm
2
(AWG 24),
max. 0,34 mm
2
(AWG 22).
Installatie spanningsvrij maken.
2
3
5
Elke ader aan
beide stekkers
met hetzelfde
contact bedra-
den.
6
9 0 m
m
6 0 m
m
2 3 m
m
4
NL-3
6
▷ Op de besturingseenheid zijn bij aangesloten
OCU de Aan-/Uitknop en de ontgrendeling/in-
fo-drukknop zonder functie. De LED-weergave
van de besturingseenheid geeft
Interface) weer.
▷ Een technische fout (interne fout van de bestu-
ringseenheid, aanduiding 80 tot 99) kan alleen
via de ontgrendeling/info-drukknop van de be-
sturingseenheid teruggezet worden.
Tekstdisplay
▷ De verlichting van het tekstdisplay wordt bij het
gebruiken van een bedieningstoets geactiveerd.
▷ De verlichting schakelt automatisch na 5 mi-
nuten uit.
▷ Bij een storing in de programmaloop van de
besturingseenheid knippert de verlichting van
de OCU.
▷ Er kan tussen het weergavebereik Statusweer-
gave en Servicemodus gekozen worden.
Statusweergave
▷ In de statusweergave worden de programma-
status of een optredende storingsmelding
weergegeven. Indien op de besturingseenheid
een typeaanduiding via het programma BCSoft
ingevoerd is, verschijnt deze in de onderste regel
van het tekstdisplay (bv. FCU1/Grp2).
▷ Programmastatus: op het display verschijnen
de programmastatus in tekstvorm (bv. Voor-
spoelen) en de bijbehorende programmacode
(bv. P1). Voor zover er een resterende looptijd
van de betreffende programmastatus uit de be-
sturingseenheid gelezen kan worden, wordt deze
als resterende tijd in uren:min.:sec. weergegeven.
Voorspoelen
Resterende tijd
FCU1/Grp2
U I
(UI = User
P1
00:00:08
