8
|
Installatie van de leidingen
Uitgebreide handleiding voor de installateur
82

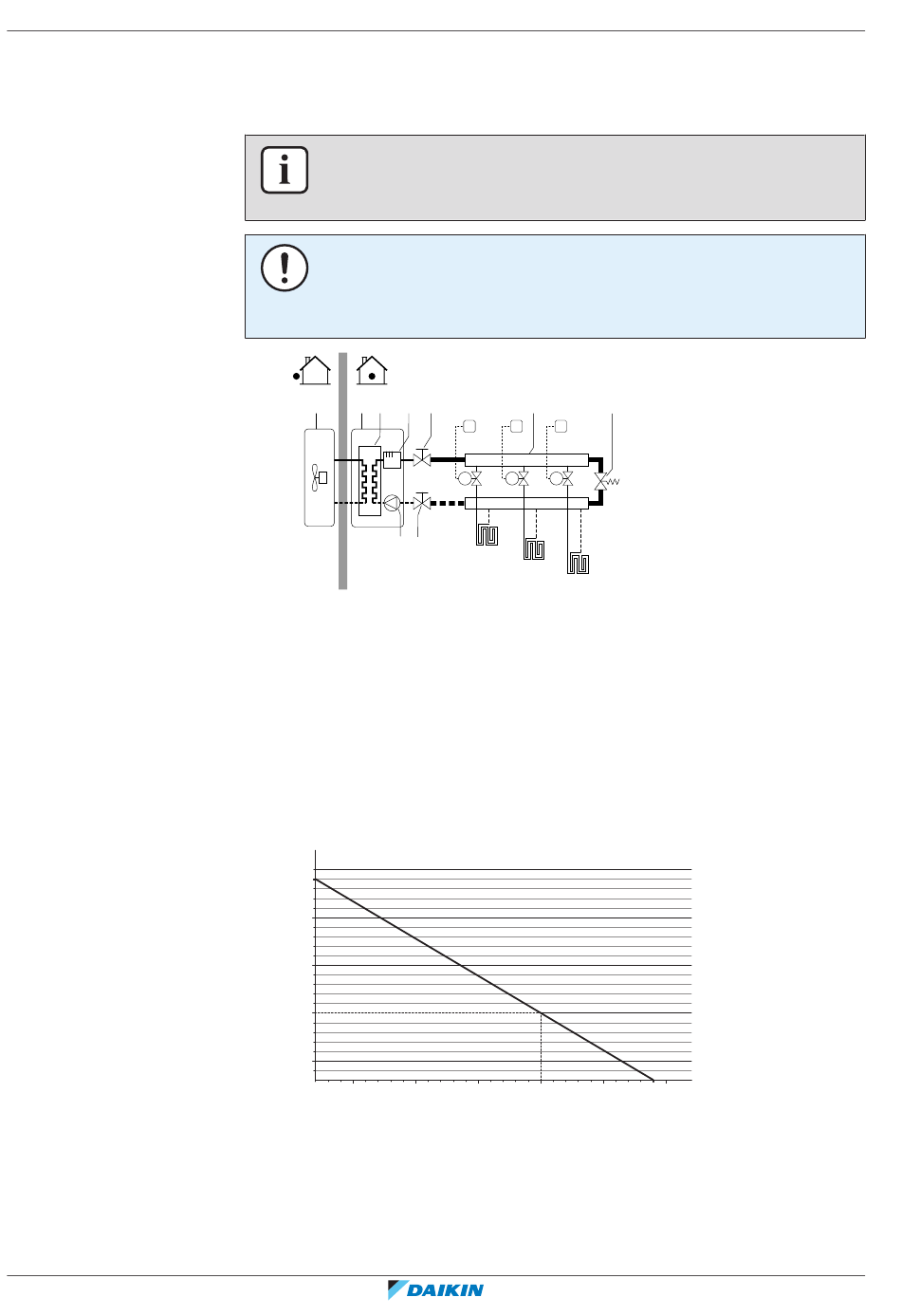

Minimum watervolume
Controleer of het totale watervolume in de installatie minimum 10 liter bedraagt,
waarbij het watervolume in de binnenunit NIET inbegrepen is.
INFORMATIE
Voor kritieke processen of in kamers met een grote warmtebelasting kan extra
watervolume vereist zijn.
OPMERKING
Wanneer de circulatie in elke ruimteverwarming-/koelingslus geregeld wordt door op
afstand bediende kleppen, is het belangrijk dat dit minimum watervolume behouden
blijft, zelfs wanneer alle kleppen dicht zijn.
a
b
c
d
e
f
a
Buitenunit
b
Binnenunit
c
Warmtewisselaar
d
Back-upverwarming
e
Pomp
f
Afsluiter
g
Verdeelstuk (ter plaatse te voorzien)
h
Overdrukomloopklep (bijgeleverd als accessoire).
FHL1...3
Vloerverwarmingslus (ter plaatse te voorzien)
T1...3
Individuele kamerthermostaat (optioneel)
M1...3
Individuele gemotoriseerde klep voor het regelen van lus FHL1...3 (ter plaatse te voorzien)
Maximum watervolume
Gebruik de volgende grafiek om het maximum watervolume voor de berekende
voordruk te bepalen.
a
2.4
2
1.5
1
0.5
0.3
20
50
100
a
Voordruk (bar)
b
Maximum watervolume (l)
Voorbeeld: het maximum watervolume en de voordruk in het expansievat
f
g
T1
T2
T3
M1
M2
M3
FHL1
FHL2
FHL3
150
200
250
h
b
290
ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W
Daikin Altherma 3 R W
4P629085-1 – 2020.08
