Lees de installatie-instructies zorgvuldig door.
●

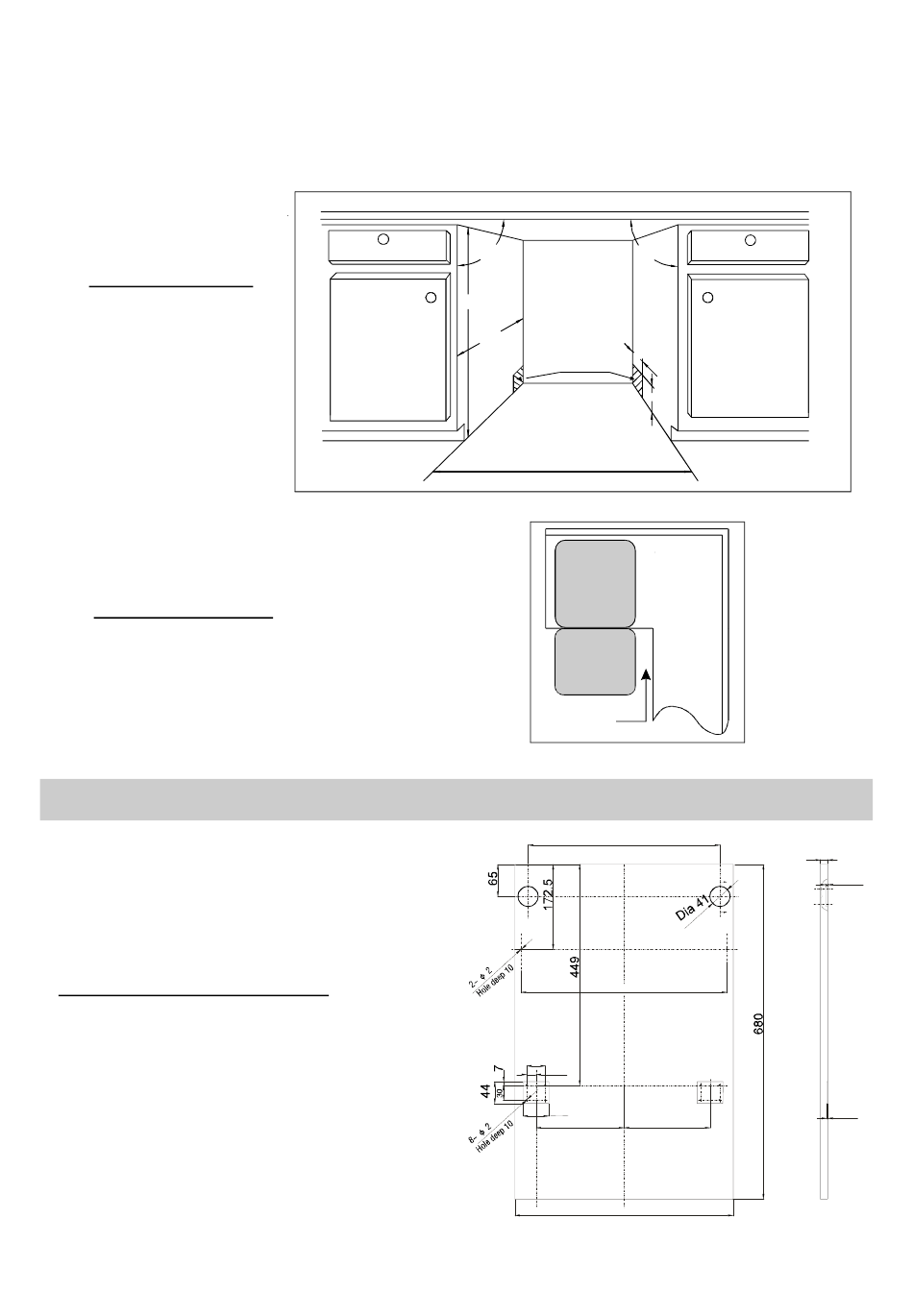

Afbeeldingen van de afmetingen van de keukenkastjes en de installatieplaats van de afwasmachine. Voer de voorbereidingen
uit voordat u de afwasmachine op zijn definitieve plaats zet.
1 Kies een plaats in de buurt van de gootsteen om de installatie van de toevoer- en afvoerslangen te vergemakkelijken (zie figuur 1).
2 Als de afwasmachine in een hoek van de keuken wordt geïnstalleerd, moet er ruimte over blijven (weergegeven in figuur 2) als
de deur geopend is.
【
Figuur1
Afmetingen van de kast
Minder dan 5 mm tussen de
bovenkant van de afwasmachine
en de kast en de buitendeur
uitgelijnd met de kast.
【
Figuur2
Minimum afstand als de deur geopend is
●
Afmetingen en installatie van het sierpaneel
1
Het houten sierpaneel
kan worden aangebracht volgens figuur 3.
【
Figuur3
Het houten sierpaneel moet worden
aangebracht volgens de afmetingen
in de afbeelding.
】
】
】
90 °
820mm
580mm
Ingangen voor elektrische
kabels, waterafvoer- en
water toevoerslangen
Ruimte tussen de bodem
van de kast en de vloer
450 mm
Afwasmachine
Deur van de
afwasmachine
Minimale afstand van 50 mm
38
19
52
179
(Unit: mm)
100
90 °
80
100
Kast
390
418
175
444
15
3.5
1.5
