VOORZORGSMAATREGELEN VOOR
HET VERPLAATSEN EN REPAREREN
LET OP
Pas de apparatuur niet aan.
Neem contact op met uw
leverancier in het geval dat een
reparatie is vereist.
Een onjuist uitgevoerde
reparatie zou kunnen leiden
tot waterlekkage, elektrische
schokken of brand. Gewoonlijk lekt
er geen koelvloeistof. Maar als dit
wel het geval is en het in contact
komt met vuur, zoals dat van een
ventilatorkachel, gaskachel of
fornuis, kunnen er giftige dampen
vrijkomen. Bij het repareren van
een koelvloeistoflek dient de
reparatie gecontroleerd te worden
door het dienstpersoneel.
Voor het verplaatsen en
opnieuw installeren van de
apparatuur dient u contact op
te nemen met uw leverancier of
een deskundige.
Een onjuiste installatie van de
airconditioner zou kunnen leiden
tot waterlekkage, elektrische
schokken en/of brand.
VOORZORGSMAATREGELEN VOOR VERWIJDERING
Uw airconditioner is mogelijk voorzien van dit symbool. Het geeft aan dat afgedankte elektrische en elektronische
apparatuur (WEEE zoals in richtlijn 2012/19/EU staat aangegeven) niet dient te worden geplaatst bij het huishoudelijk afval.
Airconditioners dienen te worden verwerkt door een bevoegde verwerkingsinstantie voor hergebruik, recycling en herstel en
dus niet op de wijze waarop huisvuil wordt verwerkt. Raadpleeg de installateur of de relevante lokale instantie voor meer
informatie.
4
Alvorens de
binnenapparatuur te
repareren of te controleren,
dient u zich ervan te verzekeren
dat de "Stroomschakelaar van
de binnenapparatuurvoeding" is
uitgeschakeld.
Als de "Stroomschakelaar van de
binnenapparatuurvoeding" niet is
ingeschakeld, zou de ventilator van
de binnenapparatuur kunnen gaan
draaien en daardoor elektrische
schokken of letsel veroorzaken.
Plaats panelen die zijn
verwijderd in verband met
een reparatie of controle op een
stabiel oppervlak.
Anders zou het vallen ervan
kunnel leiden tot letsel.

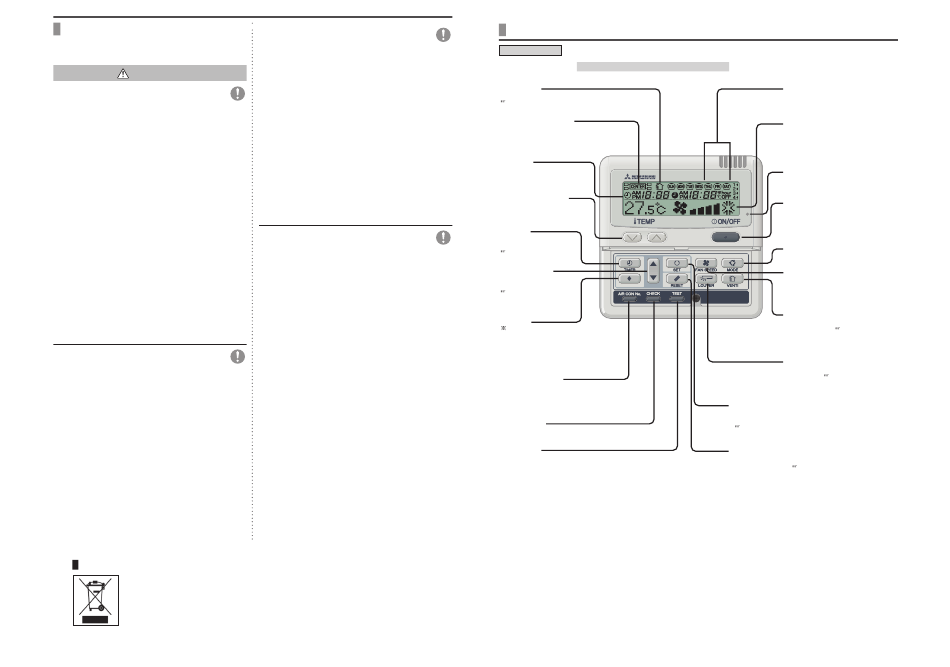

DE < BEDRADE AFSTANDSBEDIENING > GEBRUIKEN
NAMEN EN FUNCTIES VAN DE TOETSEN VAN DE AFSTANDSBEDIENING
• De afbeelding hieronder toont de afstandsbediening met open klep. Merk op dat items die worden weergegeven op
Bedrade afstandsbediening
het liquid crystal display (LCD) dienen ter illustratie van hun respectievelijke functies.
Trek het deksel naar beneden om hem te openen.
Ventilatiedisplay
Ventilatiedisplay
Weergegeven als de ventilator actief is
Weergegeven als de ventilator actief is
Zie pagina 12
Zie pagina 12
Gecentraliseerde bedieningsdisplay
Gecentraliseerde bedieningsdisplay
Weergegeven als het airconditioningsysteem wordt bediend
Weergegeven als het airconditioningsysteem wordt bediend
met behulp van een gecentraliseerde afstandsbediening.
met behulp van een gecentraliseerde afstandsbediening.
Timerdisplay
Timerdisplay
Geeft de timerinstellingen weer.
Geeft de timerinstellingen weer.
Temperatuurinstellingtoetsen
Temperatuurinstellingtoetsen
Deze toetsen dienen voor het instellen
Deze toetsen dienen voor het instellen
van de kamertemperatuur.
van de kamertemperatuur.
Timertoets
Timertoets
Deze toets dient voor het instellen
Deze toets dient voor het instellen
van de timermodus.
van de timermodus.
Zie pagina 5
Zie pagina 5
Timerinstellingtoetsen
Timerinstellingtoetsen
Deze toetsen dienen voor het instellen
Deze toetsen dienen voor het instellen
van de timermodus en de tijd.
van de timermodus en de tijd.
Zie pagina's 5 t/m 12
Zie pagina's 5 t/m 12
E.S.P. - toets
E.S.P. - toets
Deze toets wordt alleen gebruikt door servicemonteurs
Deze toets wordt alleen gebruikt door servicemonteurs
voor installatiedoeleinden.
voor installatiedoeleinden.
AIR CON No.-toets
AIR CON No.-toets
•Toont het nummer van de binnenapparatuur die
•Toont het nummer van de binnenapparatuur die
is aangesloten op deze afstandsbediening.
is aangesloten op deze afstandsbediening.
•Deze toets dient voor het instellen van het adres van de binnenapparatuur.
•Deze toets dient voor het instellen van het adres van de binnenapparatuur.
CHECK-toets
CHECK-toets
Deze toets wordt alleen gebruikt door servicemonteurs
Deze toets wordt alleen gebruikt door servicemonteurs
voor installatiedoeleinden.
voor installatiedoeleinden.
TEST-toets
TEST-toets
Deze toets wordt gebruikt tijdens een testhandeling.
Deze toets wordt gebruikt tijdens een testhandeling.
(BEDRADE AfSTANDSBEDIENING)
Wekelijkse timerdisplay
Wekelijkse timerdisplay
Toont de instellingen van de
Toont de instellingen van de
wekelijkse timer.
wekelijkse timer.
Werkingsinstellingendisplay
Werkingsinstellingendisplay
Toont de ingestelde temperatuur,
Toont de ingestelde temperatuur,
het luchtstroomvolume, de werkingsmodus
het luchtstroomvolume, de werkingsmodus
en berichten.
en berichten.
Werkings/controleindicatielicht
Werkings/controleindicatielicht
Indien de apparatuur actief is: Licht groen op
Indien de apparatuur actief is: Licht groen op
In het geval van een fout: Knippert rood
In het geval van een fout: Knippert rood
Start/stoptoets
Start/stoptoets
Deze toets dient voor het in- en uitschakelen
Deze toets dient voor het in- en uitschakelen
van het airconditioningsysteem.
van het airconditioningsysteem.
Druk eenmaal op deze toets om het system
Druk eenmaal op deze toets om het system
in te schakelen en druk er nogmaals
in te schakelen en druk er nogmaals
op om hem weer uit te schakelen.
op om hem weer uit te schakelen.
MODE-toets
MODE-toets
Deze toets dient voor het aanpassen
Deze toets dient voor het aanpassen
van de werkingsmodus.
van de werkingsmodus.
FAN SPEED-toets
FAN SPEED-toets
Deze toets dient voor het instellen van
Deze toets dient voor het instellen van
het luchtstroomvolume.
het luchtstroomvolume.
VENT-toets
VENT-toets
Deze toets dient voor het bedienen van
Deze toets dient voor het bedienen van
een externe ventilator. Zie pagina 12
een externe ventilator.
Zie pagina 12
LOUVER-toets
LOUVER-toets
Deze toets dient voor het starten/stoppen
Deze toets dient voor het starten/stoppen
van de lamellen. Zie pagina 11
van de lamellen.
Zie pagina 11
SET-toets
SET-toets
•Deze toets dient voor het vastleggen van de instelling.
•Deze toets dient voor het vastleggen van de instelling.
•Deze toets dient voor het instellen van de stille modus.
•Deze toets dient voor het instellen van de stille modus.
Zie pagina's 5 t/m 12
Zie pagina's 5 t/m 12
RESET-toets
RESET-toets
•Als u op deze toets drukt tijdens het maken van instellingen kunt u terugkeren
•Als u op deze toets drukt tijdens het maken van instellingen kunt u terugkeren
naar de vorige configuratie.
naar de vorige configuratie. Zie pagina's 5 t/m 12
Zie pagina's 5 t/m 12
•Deze toets dient ook voor het initialiseren van het "FILTER CLEANING"-display.
•Deze toets dient ook voor het initialiseren van het "FILTER CLEANING"-display.
(Druk hierop na het luchtfilter te hebben schoongemaakt)
(Druk hierop na het luchtfilter te hebben schoongemaakt)
