De transducer installeren op de as van de elektrische motor
Labels om de benodigde onderdelen voor deze procedure te identificeren:
Tijdens installatie moet de transducerkabel zijn bevestigd aan de as of op andere wijze veilig zijn bevestigd.
Beschadiging van de bedrading of de mantel van de transducerkabel kan storingen in de transducer
veroorzaken.
OPMERKING: Om obstakels in het sonarbeeld te voorkomen, dient u de transducer zo ver mogelijk uit de buurt
van de motor op de as te bevestigen.
1 Verwijder de achterkant van de assteun en vier schroeven uit de zak met onderdelen
2 Verwijder de voorste helft van de assteun uit de zak met onderdelen
3 Als de as van de elektrische motor een diameter heeft van 25 mm (1 inch) of minder, verwijdert u de
rubberen beschermlaag uit de zak met onderdelen

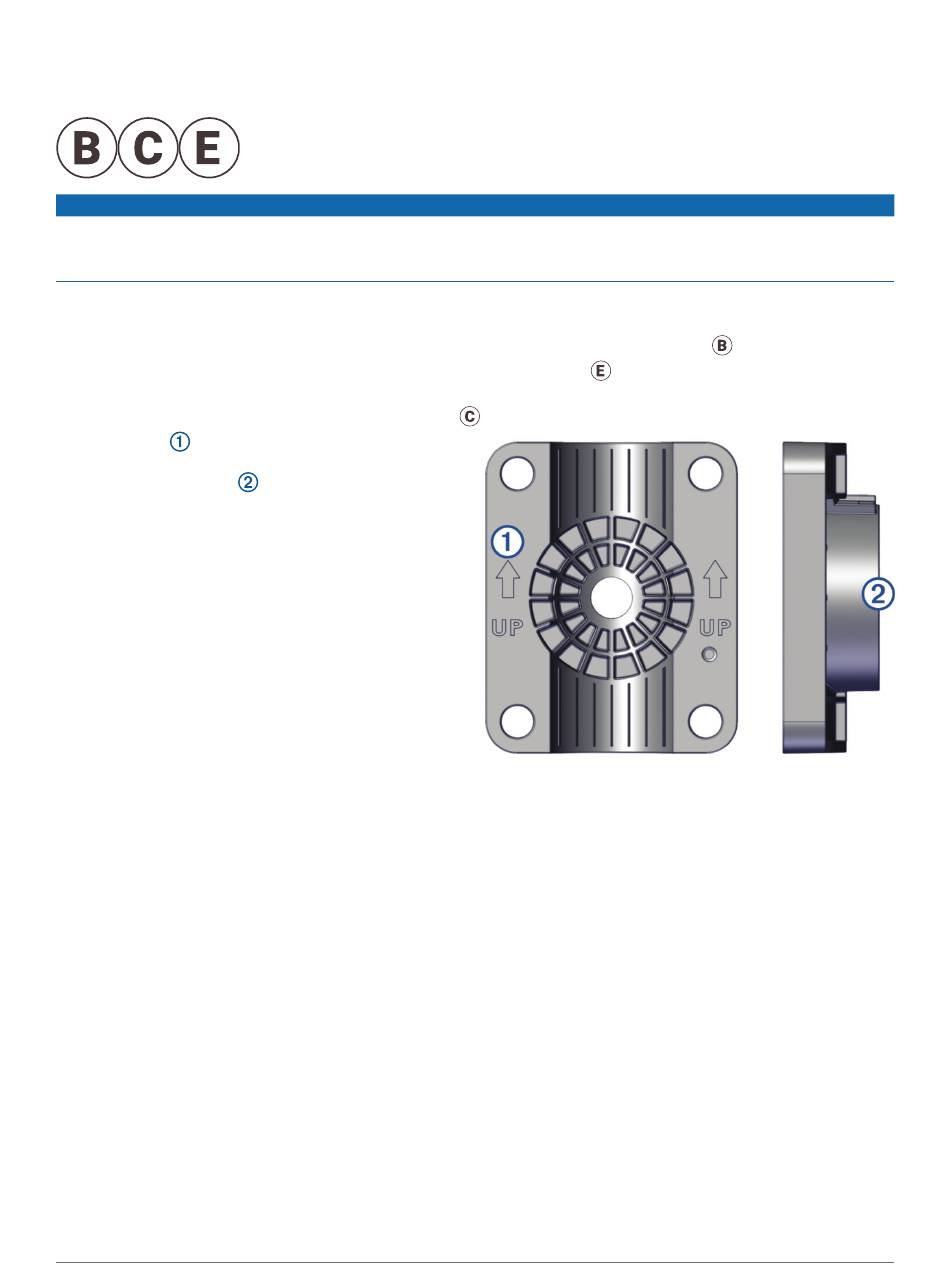

4 Zoek de pijl
op de voorste helft van de assteun
om ervoor te zorgen dat u de steun met het smalle
uiteinde van de hoek
wanneer u de steun aan de as van de elektrische
motor bevestigt.
12
aan de bovenkant plaatst
LET OP
.
.
.
