BEDIENINGSELEmENTEN

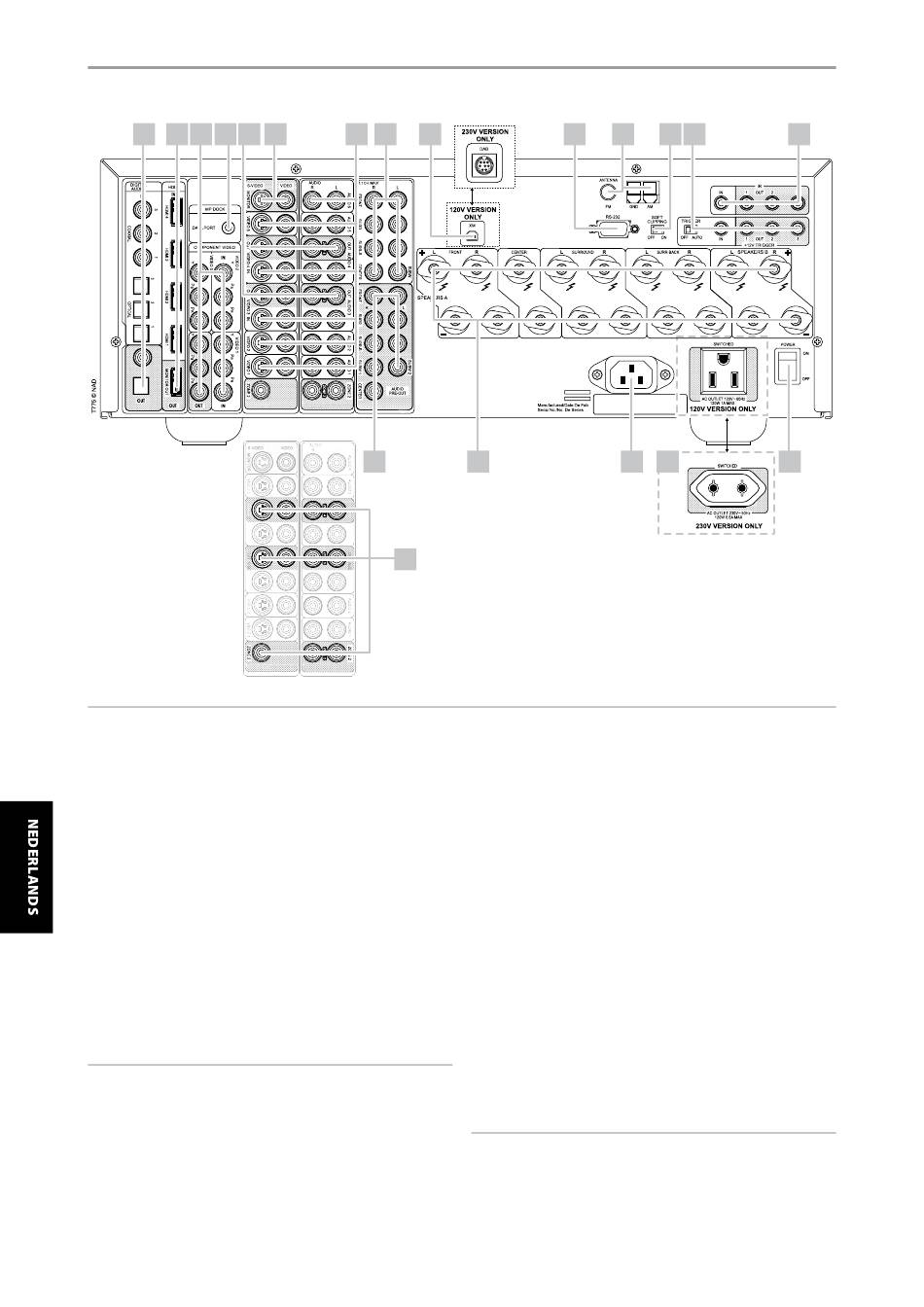

ACHTERPANEEL
1
2
3
4
5
ATTENTIE!
Zorg ervoor dat de T 775 is uitgeschakeld of losgekoppeld van het lichtnet alvorens aansluitingen te maken. Tevens wordt aangeraden alle bijbehorende
componenten uit te schakelen of van het lichtnet te ontkoppelen tijdens het aansluiten of ontkoppelen van signaal- of wisselstroomaansluitingen.
1 DIGITAL AUDIO IN - OPTICAL 1-3, COAXIAL 1-3 (DIGITALE AUDIO
INGANG - OPTISCH 1-3, COAXIALE 1-3): Voor aansluitingen op de digitale
uitgang van optisch of coaxial S/PDIF-formaat van bronnen zoals cd- of dvd-
spelers, hdtv of satelliettuners en andere componenten. Coaxiale en optische
digitale ingangen worden in het menu Setup (instellingen) geconfigureerd.
DIGITAL AUDIO OUT - OPTICAL, COAXIAL (DIGITALE AUDIO-
UITGANG - OPTISCH, COAXIALE): Sluit de optische of coaxiale
DIGITAL OUT-poorten aan op de corresponderende digitale S/PDIF-
ingang van een opnamecomponent, zoals een cd-recorder, dat-deck,
computer-soundcard of andere digitale processors.
2 HDMI (HDMI 1-4, HDMI MONITOR OUT) : Sluit de HDMI-ingangen
aan op de HDMI OUT-stekkers van broncomponenten, zoals een dvd-
speler of een hdtv satelliet/kabelbox. Sluit de HDMI Monitor OUT aan
op een HDTV of een projector met HDMI-ingang.
WAARSCHUWING
Alvorens HDMI-kabels aan te sluiten of los te koppelen, moeten de T 775
en de hulpbron zijn uitgeschakeld en van het lichtnet zijn losgekoppeld.
Worden deze aanwijzingen niet opgevolgd, dan kan alle apparatuur die
op HDMI-aansluitingen is aangesloten permanent worden beschadigd.
10
6
7
8
9
16
15
10
11
17
18
3 COMPONENT VIDEO 1-3 IN, COMPONENT VIDEO OUT: Sluit de
ingangen voor COMPONENT VIDEO IN 1-3 aan op de component
video-uitgangen van compatibele broncomponenten, gewoonlijk
een dvd-speler en een aardse of satelliet hdtv-tuner. Sluit Component
Video OUT aan op de component video-ingang van een compatibele
videomonitor/tv. Let er bij het aansluiten van de Y/Pb/Pr-stekkers op dat
zij op de juiste bronnen/ingangen worden aangesloten. De routing van
de component video-ingangen kan in het menu Setup (instellingen)
worden geconfigureerd.
De ingangen en uitgangen voor de component-video van de T 775
kunnen gebruik maken van de volledige frequentieband en zijn
geschikt voor toegestande hdtv-formaten.
4 MP DOCK: De T 775 is uitgerust met een gegevenspoort op het
achterpaneel waar een als optie verkrijgbare NAD IPD (NAD IPD Dock
voor iPod) 1, NAD IPD 2 en andere uitvoeringen kunnen worden
aangesloten. Sluit de "MP DOCK (DATA PORT)"-aansluiting van de
T 775 aan op het bijbehorende "DATA PORT"-ingang van het als optie
verkrijgbare NAD IPD-model. Raadpleeg ook het gedeelte "NAAR UW
iPod-SPELER LUISTEREN" van het hoofdstuk "BEDIENING".
OPMERKING
Het model van de externe "NAD IPD (NAD IPD Dock voor iPod)" wordt
niet bij uw T 775 geleverd.
12 13
14
19
20
