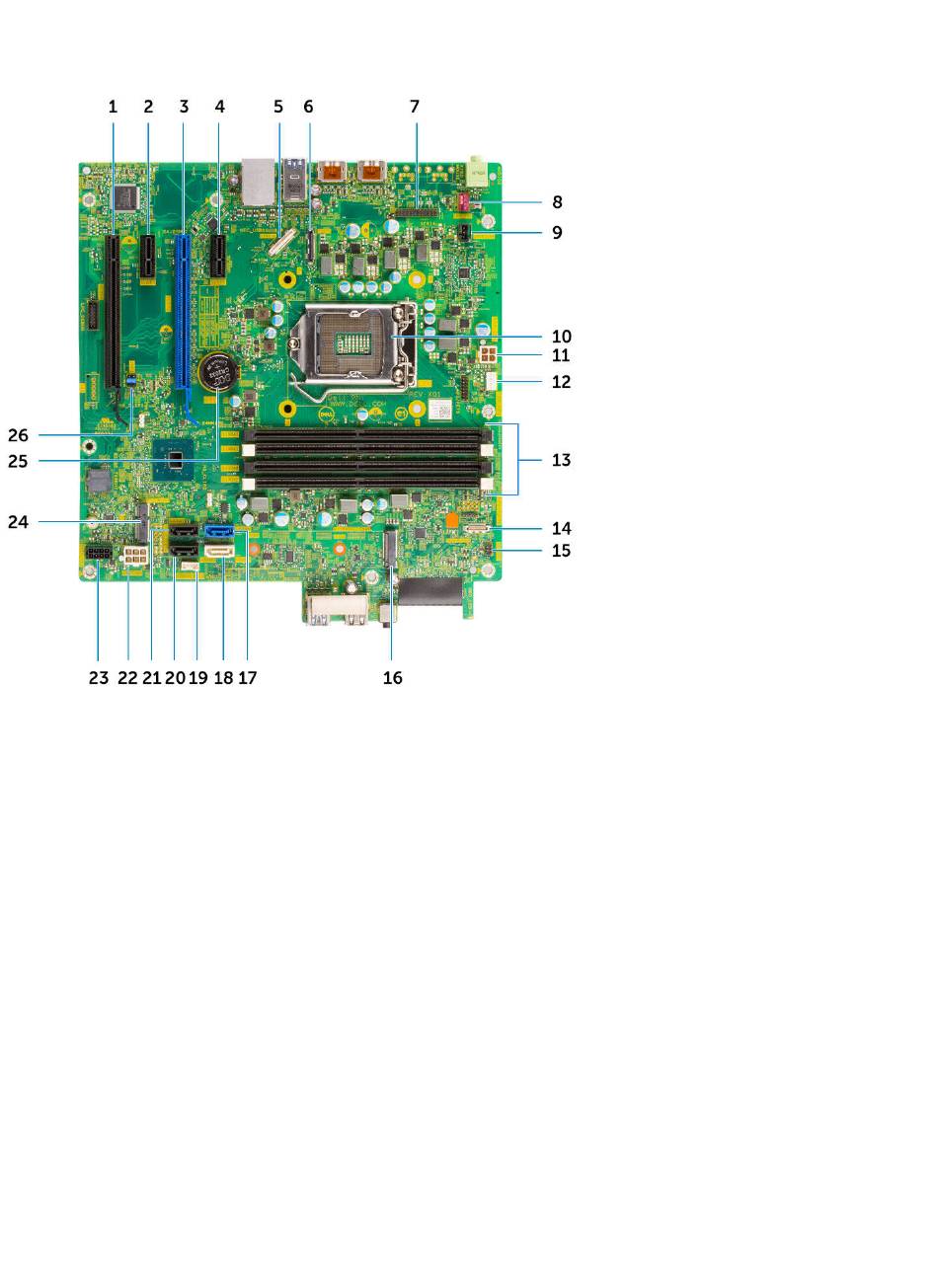

Tower-moederbordlay-out
Tower-bordonderdelen
1
PCI-e x16-connector (sleuf 4)
3
PCI-e x16-connector (sleuf 2)
5
Optionele type C-connector
7
Optionele PS/2-seriëlepoortconnector
9
Connector voor de intrusieschakelaar
11
Connector processorvoeding
13
Geheugensleuven
15
connector voor aan-uitknop
17
SATA 0-connector (blauw)
19
Connector voor de interne luidspreker
21
SATA 1-connector (zwart)
23
SATA-stroomconnector
25
Knoopbatterij
16
Onderdelen verwijderen en plaatsen
2
PCI-e x4-connector (sleuf 3)
4
PCI-e x4-connector (sleuf 1)
6
Optionele videoconnector (HDMI/DP/VGA)
8
Connector voor systeemventilator
10
Connector van de proceshouder
12
Connector van de processorventilator
14
SD-kaartlezerconnector
16
M.2 SSD-connector
18
SATA 2-connector (wit)
20
SATA 3-connector (zwart)
22
Voedingsconnector voor het systeem (ATX)
24
M.2 WLAN-connector
26
Jumper voor CMOS wissen/wachtwoord/servicemodus
