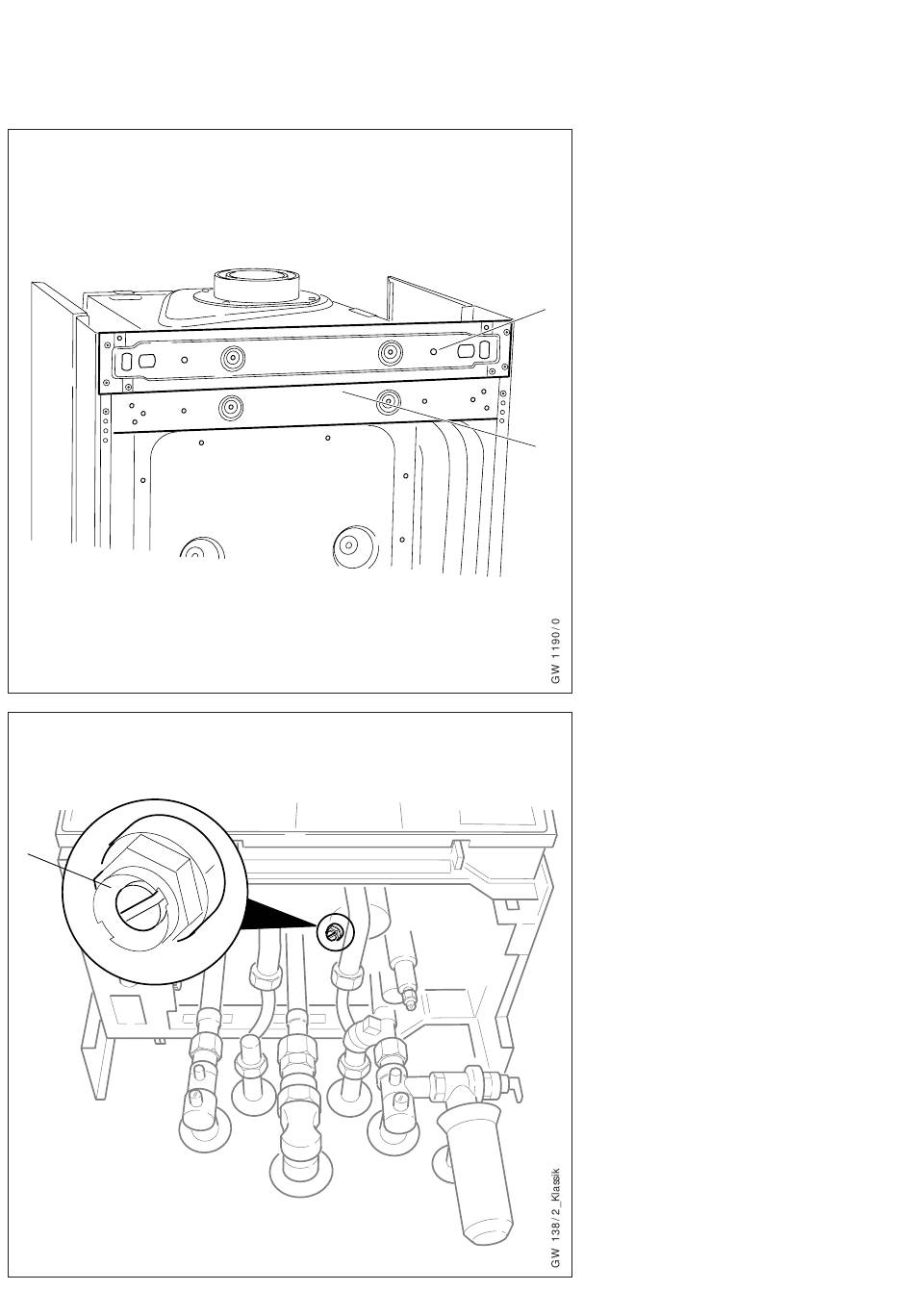

fig. 3: toestelmontage
o
C
1
fig. 4: warmwaterinstelling
10
Toestelmontage
Kies de montageplaats zodanig, dat
er aan de zijkant van het toestel mini-
maal 10 mm ruimte vrij blijft voor
montagewerkzaamheden. Houd reke-
ning met de plaats van het afvoer-
systeem. Op de achterwand van het
toestel is een bevestigingsrail aange-
1
bracht. Zie hiervoor hoofdstuk
toestelafmetingen.
Monteer het toestel op een vlakke
wand met bijverpakte ophangbeugel,
pluggen en schroeven. Voorkom
geluidsoverlast door het toestel niet
aan te dunne, holle wanden te monte-
2
ren.
Zorg ervoor dat de CV-, water-/gas-
en afvoerleidingen niet onder span-
ning aangesloten worden op het toe-
stel.
Warm- en koudwater
Alleen VCW 255/2 E
De wateraansluitingen zijn uitgevoerd
met koperenpijp met een 3/4" buiten-
draad aansluiting. Sluit het toestel met
een goedgekeurde inlaatcombinatie
aan op de waterleiding, gebruik hier-
voor eventueel het aansluitgarnituur
art. nr. 9394. Blaas/spoel de water-
leiding inwendig schoon, voordat het
toestel wordt aangesloten. Dit voor-
komt schade aan het toestel. De
VCW 255/2 E is affabriek ingesteld
op een nominale waterhoeveelheid
van 6,9 l/min. Bij afwijkende koud-
watervoordrukken kan het voorkomen,
dat het toestel te veel of te weinig
warmwater levert. In dat geval kan
met behulp van het instelventiel aan
de onderzijde van het watergedeelte
de juiste warmwaterhoeveelheid inge-
steld worden. Zie fig. 4 warmwaterin-
stelling.
