11.
BESTURINGSELEMENTEN
1
2
3
4
5
6
7
8
9
10
14
13
12.
FUNCTIES
Aparaateenheid
Verstelbare uitwerpklep (1)
De werpafstand en werprichting van het versnipperde materiaal kan worden gewijzigd door de klep op de afvoergoot aan te
passen
Inklapbare invoertrechter (9)
De invoertrechter kan opzij worden gevouwen om de invoerrol schoon te maken en verstoppingen te verwijderen
worden.
AANDACHT!
de machine
Voordat
machineonderdelen goed worden geassembleerd.
VEILIGHEID
wordt gesteld,
in bedrijf
moeten de toevoer-
10
1

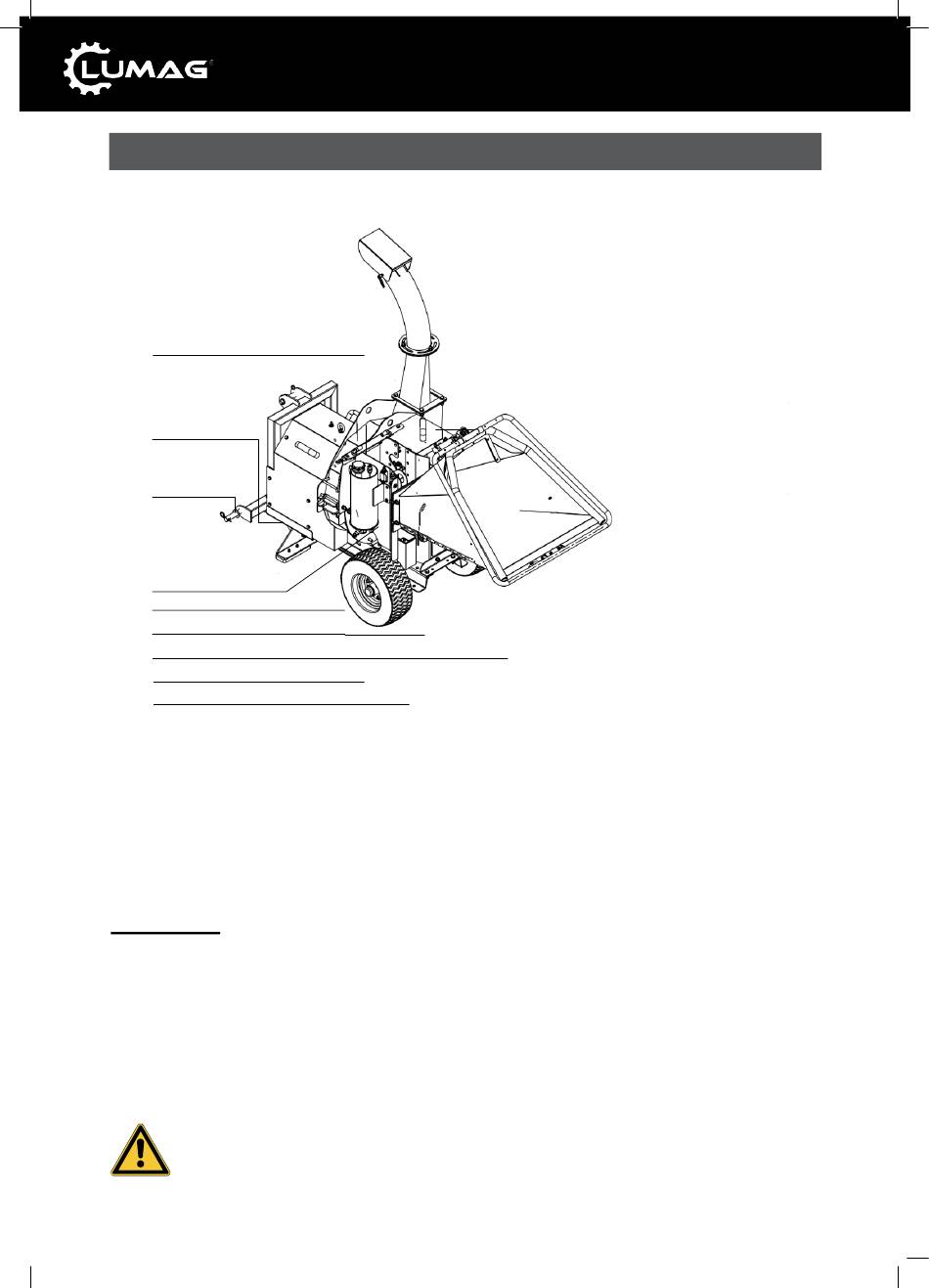

Verstelbare uitwerpklep
2
Draaibare uitwerpgoot
3
Aftakaseenheid (onderhoudsklep
+ smeernippel)
4
Trekstangbevestiging
(niet op de foto )
5
Driepuntsophanging
6
Voetstuk
7
Wielbehuizing
8
Wiel
9
opvouwbare invoertrechter
10 Voor-achter invoerrol
11 Snelheid invoerrol (niet
weergegeven op de foto )
12
Onderhoudsdeksel oliepomp + retractie unit
13 Onderhoudsklep invoerrol
14 Hydraulische olietank
en
uitwerptrechters en alle
12
11
